CTP kar siperi
Teklif İsteyinMiktar, ülke ve montaj tipini yazın — teknik yanıt aynı gün döner.
CTP kar siperi, rüzgârla sürüklenen karın yola ulaşmasını azaltmak amacıyla yol kenarına kurulur. Galvanizli çelik dikmeler arasına CTP lambri pano yerleştirilir. İki standart boy (1,50 ve 2,30 m) bulunur; farklı yükseklik ve uzunluk talebe göre yapılır. Üretici föyündeki −30 °C darbe deneyi ve galvaniz kaplama değerleri gerekliliktir; ürün/parti deney ve kaplama raporları teklif kapsamında doğrulanır.
- CTP lambri pano
- −30 °C darbe deneyi gerekliliği
| Yükseklik | 1,50 m · 2,30 m |
|---|---|
| Dikme aralığı | 2,00 m |
| Kuşak | 3 sıra (1,50 m) · 5 sıra (2,30 m); 25×5 mm lama |
Öne çıkan özellikler
- Kar savrulmasına karşıRüzgârla taşınan karın yola ulaşmasını azaltmak amacıyla kurulur
- Kimyasal dayanım gerekliliğiFöyde tuz, asit ve yakıt deneyinden sonra tortu ve çökelek olmaması istenir
- Soğukta darbe deneyi şartı−30 °C deneyinde 6 mm çapında çatlak olmamalıdır; ürün raporu doğrulanır
- Sararma indeksi gerekliliğiFöyde belirtilen sınır: ≤ 12
- Aleve dayanım deney şartıFöyde alevlenmeme veya kendiliğinden sönme istenir
- Su emme deney şartıFöyde belirtilen sınır: 24 saatte ≤ %0,4
- Belirtilen galvaniz kaplama şartıÇelik aksam için föyde 488 g/m² istenir; ölçüm raporu doğrulanır
- İki standart boy1,50 m ve 2,30 m; farklı yükseklik talebe göre
Teknik özet
Boyutlar
| Yükseklik | 1,50 m · 2,30 m |
|---|---|
| Dikme aralığı | 2,00 m |
| Dikme profili | Kutu profil 60×60×3 mm (1,50 m) · 70×70×3 mm (2,30 m) |
| Kuşak | 3 sıra (1,50 m) · 5 sıra (2,30 m); 25×5 mm lama |
| Lambri profili | 55×8×3 mm, kenarları 135° kıvrık |
| Pano kapağı | U profil 60×26×3 mm, üstte ve altta |
| PVC referansı (KTŞ 2013 Tablo-521-1) | PVC siper için: 1,50 m / 300 m kar biriktirme mesafesi; 2,30 m / 1.500 m; rüzgâr ≤ 100 km/sa. CTP saha kapasitesi değildir. |
Temel ve payanda
| Temel | 60×40 cm, 40 cm derinlik (1,50 m) · 70×50 cm, 50 cm derinlik (2,30 m) |
|---|---|
| Beton | C30/37, donatılı |
| Payanda | Dikmeyle aynı profil; 1,50 m boyda her 4, 2,30 m boyda her 3 açıklıkta bir |
| Payanda bağlantısı | Dikmeye 45° kaynaklı; alt ucu temel betonunda 35–50 cm |
| Hat başı ve sonu | Karşılıklı 2 payanda |
Malzeme
| Pano | Dikey CTP lambriler; daldırma galvanizli, üstü PVC kaplı örgü tele geçirilir, yan yana bindirmeli dizilir |
|---|---|
| Renk | Beyaz |
| Kapaklar | Pano: beyaz CTP U profil, et kalınlığı ≥ 3 mm · dikme tepesi: beyaz PVC |
| Kapak bağlantısı | ≥ 1,50 mm galvanizli paslanmaz bağ teli |
| Çelik aksam kaplama şartı | Föyde TS EN 10240 ve TS EN ISO 1461 referanslarıyla 488 g/m² sıcak daldırma galvaniz, çinko için TS EN 1179 istenir; ürün/parti raporu doğrulanır |

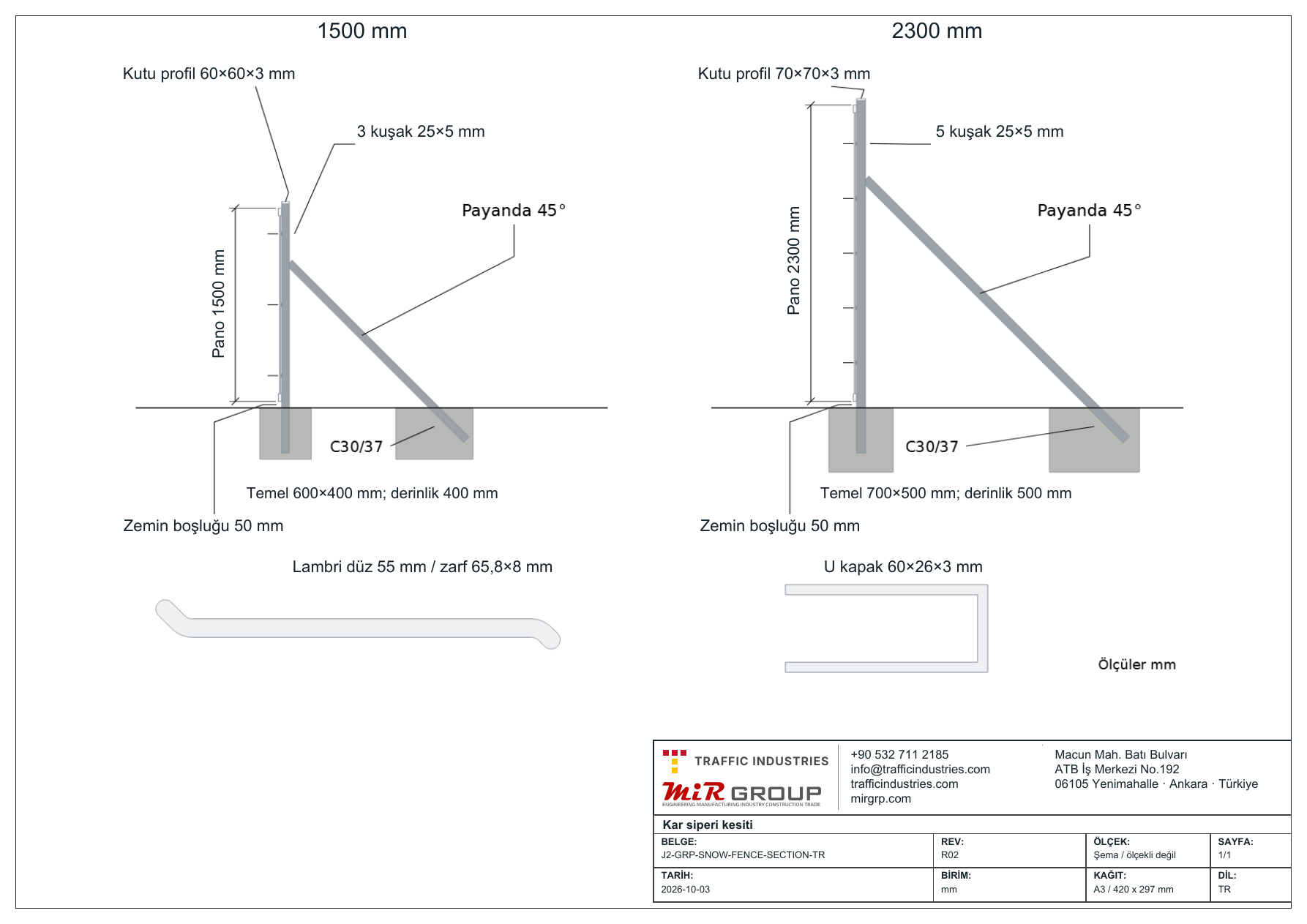

Kesit ve temel
Test ve deney
| Test | Standart | Değer | Deney koşulu |
|---|---|---|---|
| Sarılık indeksi | ASTM E313 | ≤ 12 | 45°/0° geometri, 2° gözlem açısı, D65 ışık kaynaklı spektrofotometre |
| Su emme | EN ISO 62 | ≤ %0,4 | 50×50 mm numune, 24 saat suda; ağırlık farkından |
| Kimyasal dayanım | EN ISO 175 | Tortu, çökelek olmamalıdır | %5 sülfürik asit, %10 hidroklorik asit, benzin ve %10 sodyum klorür çözeltisinde 7 gün |
| Aleve dayanım | EN ISO 1066 | Alevlenmemeli veya kendiliğinden sönmelidir | Numunenin bir ucu aleve tutulur, tutuşmanın bittiği mesafe ölçülür |
| Darbe dayanımı | — | 6 mm çapında çatlak olmamalıdır | 30 °C’de bekletilen numuneye 1000 g ağırlık 120 cm’den 90° düşürülür |
| Eğilmede çekme dayanımı | EN ISO 178 | ≥ 400 MPa | Standarda göre çıkarılan numunede üç nokta eğme |
| Soğukta darbe dayanımı | — | 6 mm çapında çatlak olmamalıdır | −30 °C’de 2 saat bekletilen numuneye 900 g ağırlık 150 cm’den 90° düşürülür |
Üretici föyündeki deney gereklilikleri; ürün/parti deney raporu teklif kapsamıyla doğrulanır.
Montaj

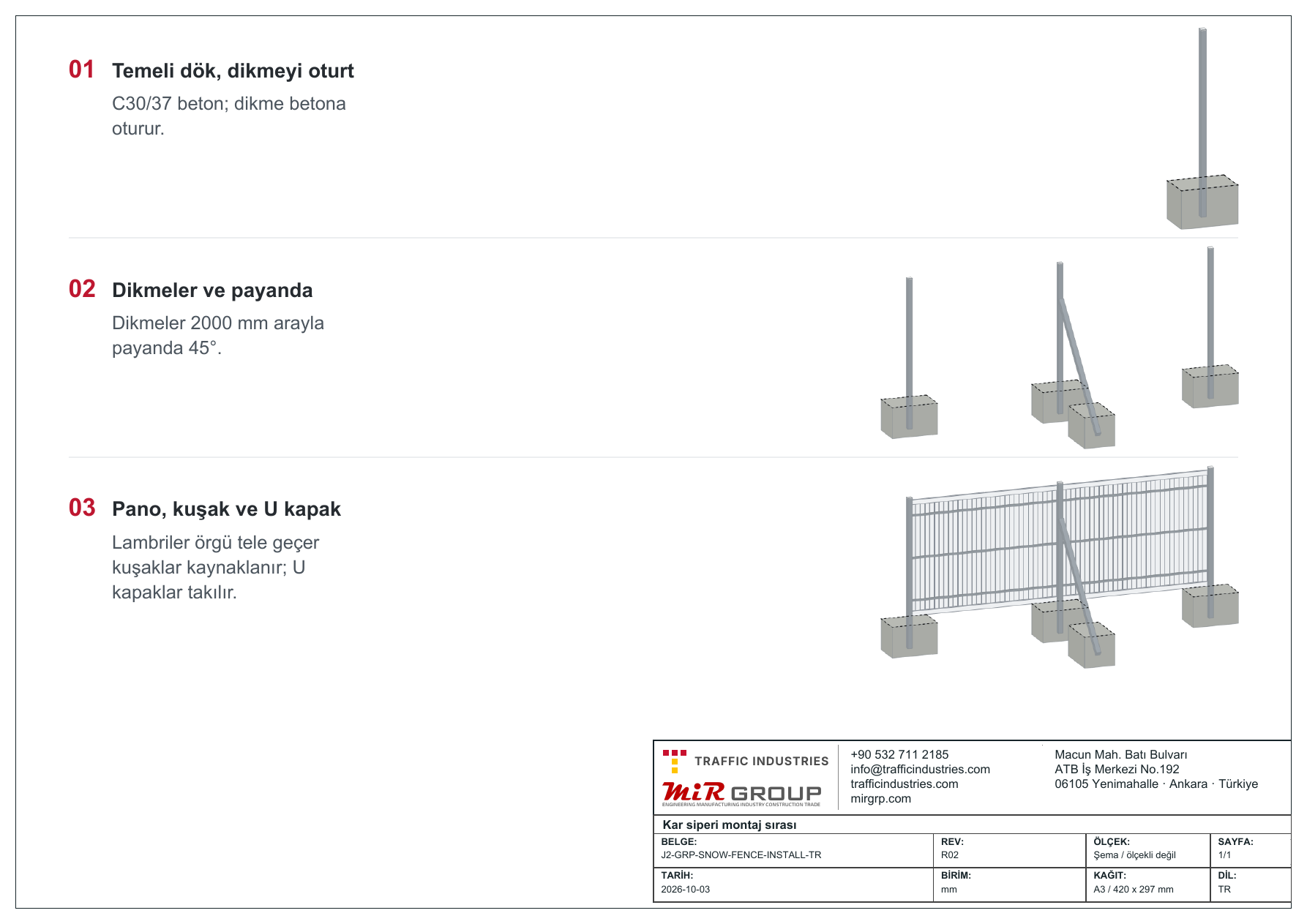

Montaj sırası
- Adım 1Hat, rüzgâr yönü ve karın toplandığı alana göre projelendirilir. Aşağıdaki boyutlar ürünün tasarım ölçüleridir; temel ve taşıyıcıların sahaya uygunluğu zemin, rüzgâr ve kar koşullarıyla ayrıca değerlendirilir.
- Adım 2Temel donatılı C30/37 betonla dökülür: 1,50 m boy için 60×40 cm plan, 40 cm derinlik; 2,30 m boy için 70×50 cm plan, 50 cm derinlik.
- Adım 3Dikmeler 2,00 m arayla kurulur. Payanda dikmeye 45° kaynaklanır, alt ucu temel betonunda 35–50 cm kalır; hattın başında ve sonunda karşılıklı iki payanda yapılır.
- Adım 4Kuşak lamaları pano telinin içinden geçirilir ve dikmeye kaynaklanır.
- Adım 5Pano üstten ve alttan beyaz CTP U kapakla kapatılır, kapak bağ teliyle sabitlenir; dikme tepeleri beyaz PVC kapakla kapatılır.
Bakım ve temizlik
- CTP lambrileri, örgü teli, kapakları, dikmeleri ve payandaları kırılma, gevşeme veya deformasyon açısından kontrol edin.
- Siperin altındaki proje boşluğunu ot ve birikintilerin kapatmasına izin vermeyin; temizlikte pano ve kapakları zedelemeyin.
- Darbe veya belirgin şekil değişimi görülen bölümü teknik değerlendirmeye alın; yenilenecek parçayı mevcut siper modeliyle eşleştirin.
Nerede kullanılır
- Şehirlerarası yolAçık arazide kar savrulan kesimler
- Köy ve kasaba yoluRüzgâra açık yol kenarları
- Dağ geçidiKışın rüzgârın karı yola taşıdığı geçit yolları
İndirilebilir
İndirilebilir
Dosyalar ücretsizdir ve kayıt istemeden iner.
Standart karşılığı
- TS EN ISO 1461
- TS EN 10240
- EN ISO 62resmî kayıt
- EN ISO 175resmî kayıt
- EN ISO 178resmî kayıt
- ASTM E313resmî kayıt
Karayolu Teknik Şartnamesi (2013) Kısım 521 tarihli bir referanstır; Tablo-521-1 çelik tel üzerine PVC kaplı kar siperleri içindir ve CTP ürünün saha kapasitesini doğrulamaz. Uygulanacak şartname sürümü, siperin yeri, boyu ve yola mesafesi proje kapsamında belirlenir.
KGM Kar ve Buzla Mücadele Rehberi çelik tel üzerine CTP siperleri genel olarak aralıklı siperler arasında sayar; bu ifade KS-150 için açıklık oranı veya performans belgesi değildir.
Üretici föyü çelik aksam için TS EN ISO 1461 referansıyla 488 g/m² galvaniz kaplama ister. Bu değer ölçülmüş kaplama sonucu değildir; yöntem atıfları ürün uygunluğunu kanıtlamaz. Ürün/parti raporları teklif kapsamında doğrulanır.
Sıkça sorulanlar
Kar siperinin boyu nasıl seçilir?
Boy seçimi güzergâhın rüzgâr ve kar verileri ile araziye göre projede belirlenir. Standart boylar 1,50 ve 2,30 m’dir. KTŞ 2013 Tablo-521-1’deki kar biriktirme mesafesi ve rüzgâr değerleri PVC kaplı siper referansıdır; CTP ürün için doğrulanmış saha kapasitesi olarak kullanılmaz. Uygulanacak şartname sürümü ve projeye uygunluk teklif kapsamında netleştirilir.
Kar siperi nereye kurulur?
Kar siperinin hattı, bölgedeki hâkim rüzgârın yönüne ve karın toplandığı alana göre belirlenir. Amaç, rüzgârla sürüklenen karın yola ulaşmadan önce durdurulmasıdır. Siperin yoldan uzaklığı arazinin rüzgâr ve kar verisine göre projede belirlenir; teklif isterken güzergâhın rüzgâr yönü ve kar birikimi bilgisi paylaşılır.
1,50 m ile 2,30 m kar siperi arasındaki fark nedir?
1,50 m boyda dikme 60×60×3 mm kutu profildir, pano 3 sıra kuşakla bağlanır ve her 4 açıklıkta bir payanda kullanılır. 2,30 m boyda dikme 70×70×3 mm’dir, pano 5 sıra kuşakla bağlanır ve payanda her 3 açıklıkta birdir. Temel de boyla büyür: 60×40 cm / 40 cm derinlik yerine 70×50 cm / 50 cm derinlik. Farklı yükseklik talebe göre üretilir.
Kar siperinin temeli nasıl yapılır?
Tasarımda her dikme kendi temeline oturur ve temel donatılı C30/37 hazır betonla dökülür. 1,50 m boy için temel 60×40 cm plan ve 40 cm derinliktedir; 2,30 m boy için 70×50 cm plan ve 50 cm derinlik. Payandalar dikmelerle aynı temele bağlanır ve alt uçları betonda 35–50 cm kalır. Bu ölçülerin sahaya uygunluğu zemin, rüzgâr ve kar koşullarına göre uygulama projesinde doğrulanır.
Soğuk, yol tuzu ve galvaniz kaplama için hangi belgeler gerekir?
Üretici föyü, numunenin −30 °C’de 2 saat bekletilip 900 g ağırlığın 150 cm’den 90° açıyla düşürüldüğü deneyde 6 mm çapında çatlak olmamasını ister. %10 sodyum klorür, %5 sülfürik asit, %10 hidroklorik asit ve benzinde 7 gün sonunda tortu veya çökelek olmaması da föydeki şarttır. Çelik dikme, payanda ve kuşak için 488 g/m² sıcak daldırma galvaniz istenir. Bu gereklilikler tamamlanmış deney veya kaplama ölçümü değildir; ürün/parti raporları teklif kapsamıyla eşleştirilerek doğrulanır.
