حاجز صد الثلوج من GRP
اطلب عرض سعرأخبرنا بالكمية والبلد ونوع التركيب — ويصلك الرد الفني في اليوم نفسه.

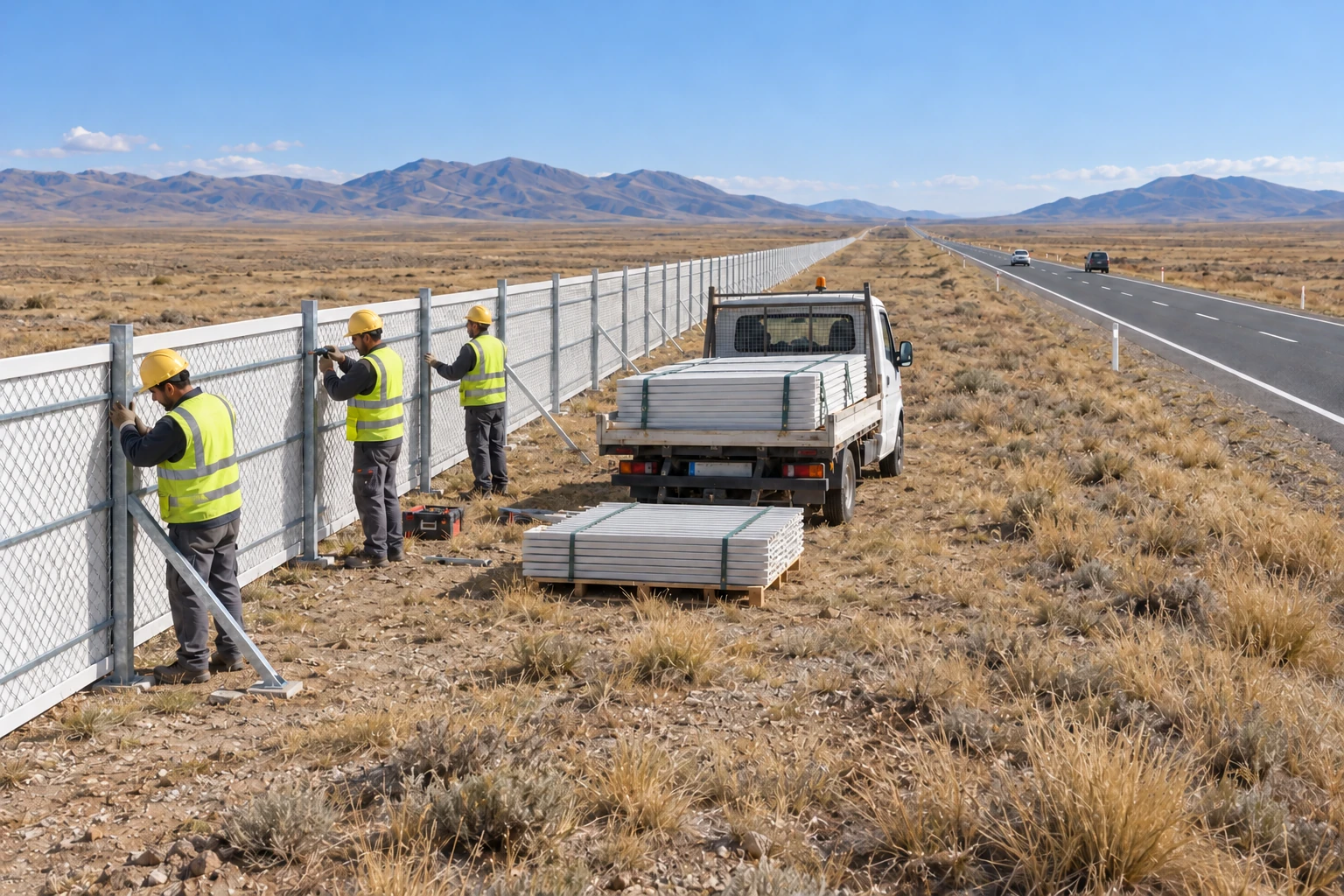

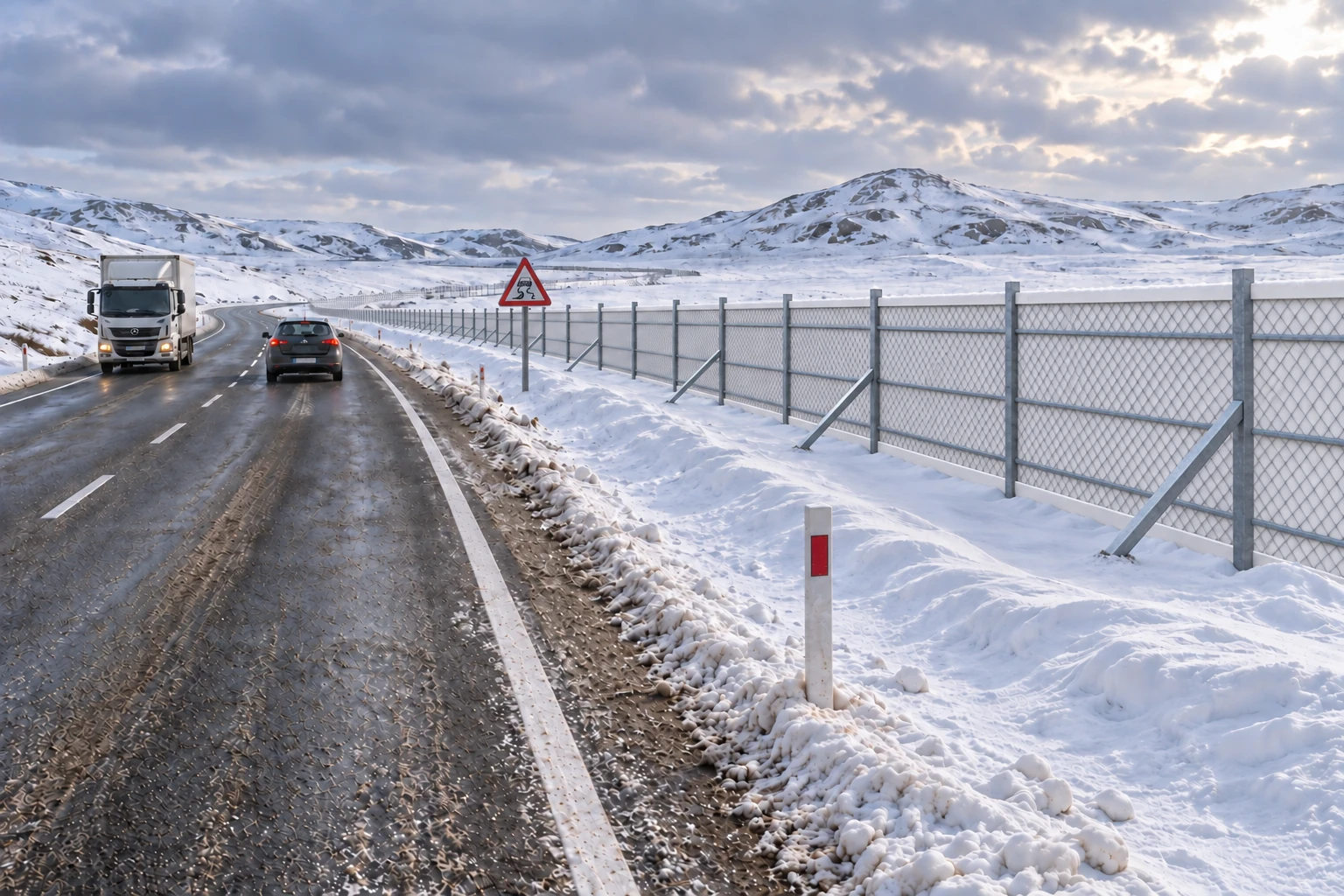

توضح مشاهد الاستخدام الرقمية كيف يمكن استخدام المنتج؛ وهي ليست سجلات لمشروعات عملاء مكتملة.
يُركّب حاجز الثلوج المصنوع من GRP بمحاذاة الطريق للمساعدة في الحد من وصول الثلوج التي تحملها الرياح إلى الطريق. وتوضع ألواح GRP ذات الشرائح بين أعمدة من الفولاذ المجلفن. يتوفر ارتفاعان قياسيان (1.50 و2.30 m)؛ وتُصنع الارتفاعات والأطوال الأخرى حسب الطلب. ويُعد اختبار الصدم عند −30 °C وقيم الجلفنة الواردة في ورقة بيانات الشركة المصنّعة متطلباتٍ؛ ويُتحقق من تقارير اختبار المنتج/الدفعة والطلاء ضمن نطاق عرض السعر.
- ألواح شرائحية من GRP
- متطلبات اختبار الصدم عند −30 °C
| الارتفاع | 1.50 m · 2.30 m |
|---|---|
| المسافة بين الأعمدة | 2.00 m |
| مقطع الشرائح | 55×8×3 mm، حواف مطوية بزاوية 135° |
الميزات الرئيسية
- للحد من تراكم الثلوج المنجرفةيُركّب للمساعدة في تقليل وصول الثلوج التي تحملها الرياح إلى الطريق
- متطلبات مقاومة المواد الكيميائيةتشترط نشرة البيانات عدم تكون رواسب أو ترسبات بعد اختبارات التعرض للملح والحمض والوقود
- متطلبات اختبار الصدم في البرديتطلب الاختبار عند −30 °C عدم ظهور شق بقطر 6 mm؛ ويلزم التحقق من تقرير المنتج
- متطلب مؤشر الاصفرارالحد المحدد في ورقة البيانات: ≤ 12
- متطلبات اختبار مقاومة اللهب: تشترط نشرة البيانات عدم الاشتعال أو الإطفاء الذاتي
- متطلبات اختبار امتصاص الماءالحد المحدد في ورقة البيانات: ≤ 0.4 % خلال 24 ساعة
- متطلبات الجلفنة المحددة: تحدد ورقة البيانات 488 g/m² للأعمال الفولاذية؛ ويلزم التحقق من تقرير القياس
- ارتفاعان قياسيان1.50 m و2.30 m؛ وتُصنع ارتفاعات أخرى حسب الطلب
ملخص فني
الأبعاد
| الارتفاع | 1.50 m · 2.30 m |
|---|---|
| المسافة بين الأعمدة | 2.00 m |
| مقطع العمود | مقطع صندوقي 60×60×3 mm (1.50 m) · 70×70×3 mm (2.30 m) |
| العوارض | 3 صفوف (1.50 m) · 5 صفوف (2.30 m)؛ قضيب مسطح 25×5 mm |
| مقطع الشرائح | 55×8×3 mm، حواف مطوية بزاوية 135° |
| غطاء اللوح | مقطع U بطول 60×26×3 mm، علوي وسفلي |
| مرجع PVC (KTŞ 2013 الجدول 521-1) | لأسوار PVC: ارتفاع 1.50 m / مسافة تجمّع الثلوج 300 m؛ وارتفاع 2.30 m / مسافة 1 500 m؛ والرياح ≤ 100 km/h. هذه ليست تصنيفًا لقدرة GRP في الموقع. |
الأساس والدعامة
| الأساس | 60×40 cm، بعمق 40 cm (1.50 m) · 70×50 cm، بعمق 50 cm (2.30 m) |
|---|---|
| الخرسانة | C30/37، مسلّح |
| دعامة | المقطع نفسه للعمود؛ عمود واحد كل 4 فتحات (1.50 m) أو كل 3 فتحات (2.30 m) |
| وصلة الدعامة | ملحوم بالعمود بزاوية 45°؛ ويمتد الطرف السفلي 35–50 cm داخل خرسانة الأساس |
| نهايات المسار | دعامتان متقابلتان |
المادة
| لوح | شرائح رأسية من GRP تمر عبر شبكة سلكية مجلفنة بالغمس الساخن ومغطاة بـ PVC، وتتراكب جنبًا إلى جنب |
|---|---|
| اللون | أبيض |
| الأغطية | اللوح: مقطع U أبيض من GRP، سُمك الجدار ≥ 3 mm · أعلى العمود: PVC أبيض |
| تثبيت الغطاء | ≥ 1.50 mm سلك ربط من الفولاذ المقاوم للصدأ المجلفن |
| متطلبات طلاء الأعمال الفولاذية | تحدد ورقة البيانات جلفنة بالغمس الساخن بكمية 488 g/m² مع الإشارة إلى TS EN 10240 وTS EN ISO 1461، وإلى TS EN 1179 للزنك؛ ويتطلب تقرير المنتج/الدفعة التحقق. |
المقطع والأساس
الاختبار
| اختبار | المعيار | القيمة | ظروف الاختبار |
|---|---|---|---|
| مؤشر الاصفرار | ASTM E313 | ≤ 12 | هندسة 45°/0°، مراقب بزاوية 2°، ومقياس طيف ضوئي بمصدر إضاءة D65 |
| امتصاص الماء | EN ISO 62 | ≤ 0.4 % | عينة 50×50 mm، بعد 24 ساعة في الماء؛ من فرق الكتلة |
| مقاومة المواد الكيميائية | EN ISO 175 | يُشترط عدم وجود رواسب أو ترسبات | 7 days في 5 % حمض الكبريتيك و10 % حمض الهيدروكلوريك والبنزين ومحلول كلوريد الصوديوم 10 % |
| مقاومة اللهب | الاختبار الموصوف في ورقة بيانات الشركة المصنعة | لا يُشترط سلوك مقاوم للاشتعال أو الإخماد الذاتي | يُثبَّت أحد طرفي العينة في اللهب؛ وتُقاس المسافة التي يتوقف عندها الاحتراق |
| مقاومة الصدم | — | يُشترط عدم وجود شق بقطر 6 mm | حُفظت العينة عند 30 °C؛ وأُسقط عليها ثقل 1000 g من ارتفاع 120 cm بزاوية 90° |
| مقاومة الانحناء | EN ISO 178 | ≥ 400 MPa | انحناء ثلاثي النقاط لعينة مقطوعة وفق المعيار |
| مقاومة الصدم في البرد | — | يُشترط عدم وجود شق بقطر 6 mm | حُفظت العينة عند −30 °C لمدة 2 ساعة؛ وأُسقط عليها ثقل 900 g من ارتفاع 150 cm بزاوية 90° |
متطلبات الاختبار واردة في ورقة بيانات الشركة المصنّعة؛ ويُتحقق من وثائق اختبار المنتج/الدفعة ضمن نطاق عرض السعر.
التركيب
تسلسل التركيب
- الخطوة 1يُصمم الخط وفق اتجاه الرياح ومنطقة تجمّع الثلوج. الأبعاد أدناه أبعاد تصميمية للمنتج؛ وتُقيّم ملاءمة الأساس والدعامة بشكل منفصل وفق تربة الموقع والرياح والثلوج.
- الخطوة 2تُصب الأساسات من خرسانة C30/37 مسلحة: بمساحة 60×40 cm وعمق 40 cm لارتفاع 1.50 m؛ وبمساحة 70×50 cm وعمق 50 cm لارتفاع 2.30 m.
- الخطوة 3تُركّب الأعمدة على مسافة 2.00 m بعضها من بعض. وتُلحَم الدعامات بالعمود بزاوية 45°، على أن يدخل طرفها السفلي 35–50 cm في خرسانة الأساس؛ وتُركّب دعامتان متقابلتان عند كل طرف من الصف.
- الخطوة 4تُمرر عوارض القضبان المسطحة عبر أسلاك اللوح وتُلحم بالأعمدة.
- الخطوة 5تُغلق الألواح من الأعلى والأسفل بأغطية U بيضاء من GRP مثبتة بسلك ربط؛ وتُغلق أطراف الأعمدة بأغطية بيضاء من PVC.
الصيانة والتنظيف
- افحص شرائح GRP والشبكة والأغطية والأعمدة والدعامات بحثًا عن الكسر أو الارتخاء أو التشوه.
- أزل النباتات والمخلفات التي تعيق الخلوص المحدد أسفل السياج في التصميم؛ وتجنّب إتلاف الألواح والأغطية أثناء التنظيف.
- رتّب تقييمًا فنيًا لأي مقطع تظهر عليه أضرار صدم أو تشوّه مرئي؛ وطابق قطع الاستبدال مع طراز السياج القائم.
مواضع الاستخدام
- طريق بين المدنمقاطع مفتوحة تتراكم فيها الثلوج المنجرفة
- طريق ريفيأطراف طرق معرّضة للرياح
- ممر جبليطرق الممرات التي تحمل فيها الرياح الثلوج إلى الطريق شتاءً
التنزيلات
التنزيلات
- وثيقة فنية (PDF)
- نص المواصفات (PDF)
- KS-150 · GLB · 6.8 MB
- KS-150 · STL · 58.1 MB
- KS-230 · GLB · 8.8 MB
- KS-230 · STL · 87.8 MB
- كل الملفات: التنزيلات
تظل المستندات والرسومات الفنية بلغتها الأصلية، الإنجليزية أو التركية.
الملفات مجانية ويمكن تنزيلها دون تسجيل.
مرجع المعيار
- TS EN ISO 1461
- TS EN 10240
- EN ISO 62السجل الرسمي
- EN ISO 175السجل الرسمي
- EN ISO 178السجل الرسمي
- ASTM E313السجل الرسمي
القسم 521 من المواصفة الفنية للطرق (KTŞ 2013) مرجع قديم؛ ويغطي الجدول 521-1 أسوار الثلوج المطلية بـ PVC والمصنوعة من أسلاك الفولاذ، ولا يثبت قدرة منتج GRP في الموقع.
يُحدَّد إصدار المواصفة المنطبق وموضع السياج وارتفاعه وبعده عن الطريق ضمن المشروع.
يُدرج دليل KGM للتحكم في الثلوج والجليد سياجات GRP على أسلاك فولاذية ضمن الأنواع المفتوحة عمومًا؛ لكن ذلك لا يمثل تصنيفًا لدرجة انفتاح KS-150 أو شهادة أداء له.
تحدد نشرة بيانات الشركة المصنّعة مقدار جلفنة قدره 488 g/m² للأعمال الفولاذية، مع الإشارة إلى TS EN ISO 1461. وهذه ليست نتيجة قياس للطلاء؛ كما أن الإشارة إلى طرق الاختبار لا تثبت مطابقة المنتج.
يُتحقق من تقارير المنتج/الدفعة ضمن نطاق عرض السعر.
الأسئلة الشائعة
كيف يُختار ارتفاع حاجز الثلوج؟
يُحدد الارتفاع في التصميم استنادًا إلى بيانات الرياح والثلوج والتضاريس للمسار. والارتفاعان القياسيان هما 1.50 و2.30 m. أما مسافات تجمّع الثلوج وقيم الرياح الواردة في الجدول 521-1 من KTŞ 2013 فهي مراجع للأسوار المطلية بـPVC، وليست تصنيفات مؤكدة لقدرة منتج GRP في الموقع. ويُحدد إصدار المواصفة المنطبق وملاءمة المشروع ضمن نطاق عرض السعر.
أين يُركّب حاجز صد الثلوج؟
يُحدَّد مسار حاجز الثلوج وفق اتجاه الرياح السائد والمنطقة التي يتجمع فيها الثلج. والهدف إيقاف الثلوج التي تحملها الرياح قبل وصولها إلى الطريق. وتُحدَّد المسافة عن الطريق في التصميم استنادًا إلى بيانات الرياح والثلوج في الموقع؛ لذا أرسل اتجاه الرياح وتجمع الثلوج على امتداد المسار عند طلب عرض السعر.
ما الفرق بين حاجز الثلوج بارتفاع 1.50 m وآخر بارتفاع 2.30 m؟
عند ارتفاع 1.50 m، يكون العمود بمقطع صندوقي 60×60×3 mm، وتُربط اللوحة بـ3 صفوف من القضبان وتُستخدم دعامة واحدة كل 4 فتحات. وعند ارتفاع 2.30 m، يكون مقطع العمود 70×70×3 mm، وتُربط اللوحة بـ5 صفوف من القضبان وتُركب دعامة كل 3 فتحات. ويزداد الأساس مع الارتفاع: 70×50 cm وعمق 50 cm بدلًا من 60×40 cm وعمق 40 cm. وتُصنع الارتفاعات الأخرى حسب الطلب.
كيف يُنشأ أساس حاجز الثلوج؟
في التصميم، يُثبّت كل عمود على قاعدة مستقلة مصبوبة من خرسانة جاهزة مسلّحة C30/37. لارتفاع 1.50 m، تبلغ أبعاد القاعدة في المسقط 60×40 cm وعمقها 40 cm؛ ولارتفاع 2.30 m، تبلغ 70×50 cm وعمقها 50 cm. تشترك الدعامات مع الأعمدة في قواعدها، وتكون أطرافها السفلية داخل الخرسانة على عمق 35–50 cm. ويُتحقق من ملاءمة هذه الأبعاد ضمن تصميم التركيب وفق ظروف التربة والرياح والثلوج في الموقع.
ما الوثائق المطلوبة للبرد وملح الطرق والجلفنة؟
تشترط نشرة بيانات الشركة المصنّعة عدم ظهور شقوق قطرها 6 mm عند إسقاط ثقل 900 g من ارتفاع 150 cm بزاوية 90° على عينة حُفظت عند −30 °C لمدة 2 hours. كما تشترط عدم وجود رواسب أو ترسبات بعد 7 days في 10 % كلوريد الصوديوم و5 % حمض الكبريتيك و10 % حمض الهيدروكلوريك والبنزين. وتحدد الجلفنة بالغمس الساخن بمقدار 488 g/m² للأعمدة الفولاذية والدعامات والقضبان. هذه المتطلبات ليست اختبارات مكتملة أو قياسات للطلاء؛ وتُطابق تقارير المنتج/الدفعة مع نطاق عرض السعر وتُتحقق منها.
