Pasif yol butonu
Teklif İsteyinMiktar, ülke ve montaj tipini yazın — teknik yanıt aynı gün döner.
Dijital uygulama sahneleri, ürünün kullanımını gösteren görselleştirmelerdir; tamamlanmış müşteri projesi kaydı değildir.
Pasif yol butonları, alüminyum kare gövde ve sarı oval PPC gövde olarak iki ayrı modelde sunulur. İki model de 28 mm yüksekliğindedir, iki üst sabitleme noktası ve iki yöne bakan 2+2 reflektif eleman taşır.
- Alüminyum / PPC
- 28 mm yükseklik
- İki üst sabitleme
| Alüminyum model | TI-D3-AL-R03 • nominal zarf 120 × 120 × 28 mm |
|---|---|
| PPC model | TI-D3-PPC-R03 • nominal zarf 220 × 120 × 28 mm |
| En × boy × yükseklik | 120 × 120 × 28 mm |
Öne çıkan özellikler
- İki ayrı gövdeAlüminyum kare ve sarı oval PPC
- 28 mm yükseklikİki pasif modelde ortak nominal yükseklik
- 120 × 120 mmAlüminyum gövde; 0,30 kg nominal ağırlık
- 120 × 220 mmPPC gövde; 0,22 kg nominal ağırlık
- 2+2 reflektif elemanAlüminyumda cam kedigözü; PPC’de mercek
- İki üst sabitlemeHer gövdede iki buldeks vida ve dübel
Teknik özet
İndirilebilir tasarım referansı — nominal ölçüler
| Alüminyum model | TI-D3-AL-R03 • nominal zarf 120 × 120 × 28 mm |
|---|---|
| PPC model | TI-D3-PPC-R03 • nominal zarf 220 × 120 × 28 mm |
| Ölçülerin kapsamı | Ölçüler belirtilen indirilebilir tasarım modeline aittir; sipariş ölçüleri ve bağlantıları proje çiziminde kesinleştirilir. |
Alüminyum pasif buton
| En × boy × yükseklik | 120 × 120 × 28 mm |
|---|---|
| Ağırlık | 0,30 kg ±%3 |
| Gövde | Alüminyum |
| Reflektif eleman | 2+2 cam kedigözü |
| Sabitleme | 2 adet buldeks vida + dübel; üstten |
PPC pasif buton
| En × boy × yükseklik | 120 × 220 × 28 mm |
|---|---|
| Ağırlık | 0,22 kg ±%3 |
| Gövde | PPC; sarı oval |
| Reflektif eleman | 2+2 reflektif mercek |
| Sabitleme | 2 adet buldeks vida + dübel; üstten |
| Ürün kaynağındaki genel ölçü toleransı: iki model | ±%3 |

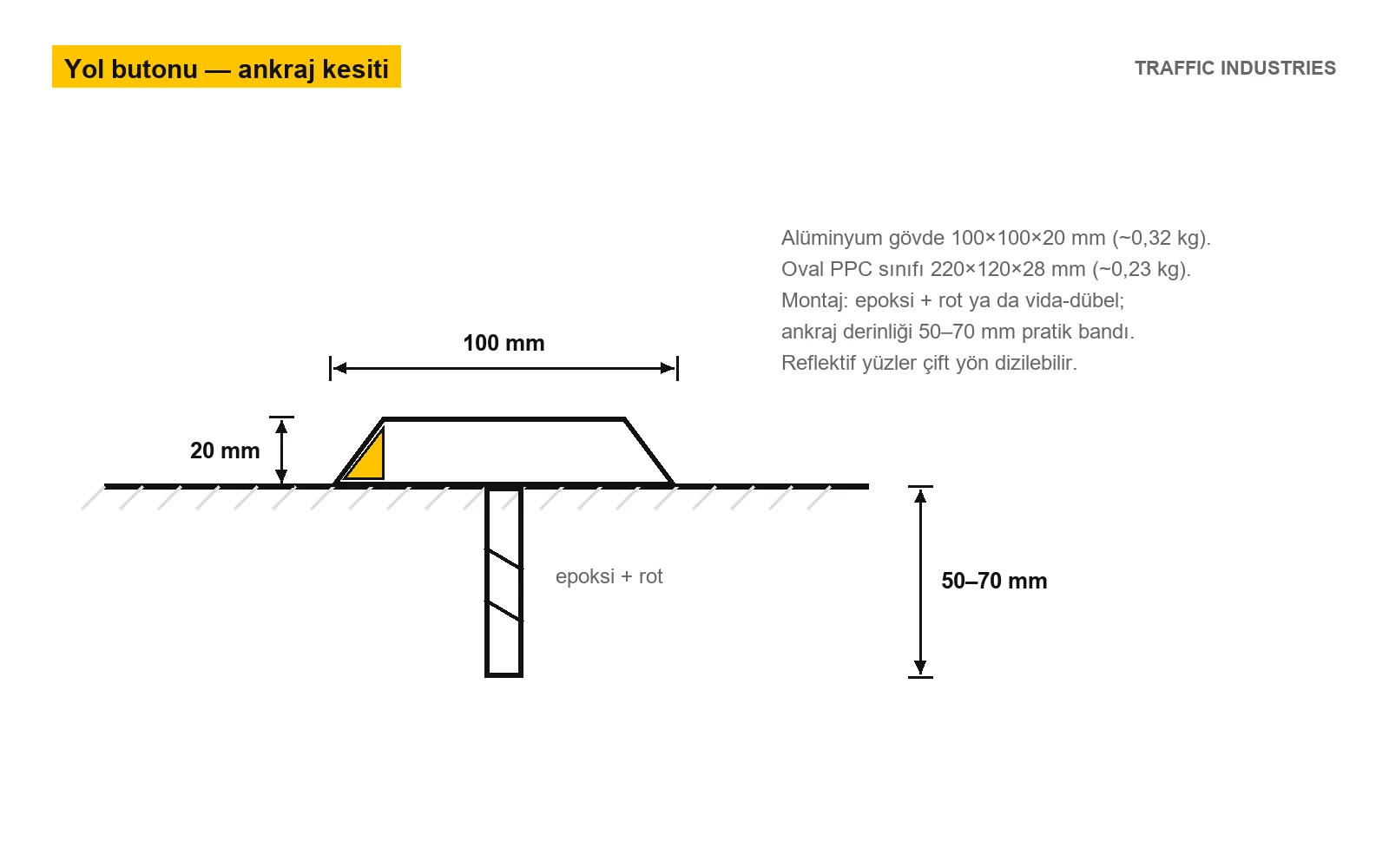

Kesit ve temel
Montaj
Yöntem ve gereken alet
- Her gövdede iki üst sabitleme noktası vardır. Bağlantı elemanı buldeks vida ve dübeldir.
- Butonların yerini, reflektif rengini ve yönünü uygulama planına göre işaretleyin; Türkiye'deki yol çalışmasında yaklaşım uyarıları, koniler ve gerekli şerit kapamasını işin türü ve süresine göre kurun.
- Seçilen model ve zemine uygun bağlantıyı montaj öncesi doğrulatın. Delme, delik aralığı ve sıkma talimatını gerçek montaj föyünden alın; ürün oturmasını ve sabitlemeleri kontrol edin.
Bakım ve temizlik
- Gövdeyi, mercekleri ve sabitleme yerlerini çatlak, eksik parça veya gevşeme açısından kontrol edin; kontrol sıklığını kullanım koşulları ve gerçek ürün talimatıyla belirleyin.
- Mercek ve gövde yüzeylerinin görünür kalmasını sağlayın; temizlik yöntemini seçilen malzemeye ait doğrulanmış talimattan alın.
- Yerinden oynamış veya hasarlı buton için bakım yerini trafik düzeninden ayırın; değiştirme ve yeniden sabitlemeyi seçilen bağlantı sisteminin talimatıyla planlayın.
Nerede kullanılır
- Şerit ve yön işaretleme. İki yöne bakan pasif reflektif elemanlarla işaretleme yapılır; gövde modeli talepte belirtilir.
- Refüj ve otopark yönlendirmesi. Gövde, renk ve yerleşim uygulama planıyla eşleştirilir.
İndirilebilir
İndirilebilir
- Teknik doküman ve şartname metni teklifle birlikte gönderilir.
- Pasif yol butonları — iki model, altı proje paftası (İngilizce PDF) · 959 KB
- TI-D3-AL-R03 / TI-D3-PPC-R03 · Model dosyaları ve teknik paftalar (ZIP) · 3,9 MB
- TI-D3-AL-R03 · GLB · 162 KB
- TI-D3-AL-R03 · STL · 474 KB
- TI-D3-AL-R03 · FCStd · 753 KB
- TI-D3-PPC-R03 · GLB · 225 KB
- TI-D3-PPC-R03 · STL · 647 KB
- TI-D3-PPC-R03 · FCStd · 1,7 MB
- Tüm dosyalar: İndirme merkezi
Dosyalar ücretsizdir ve kayıt istemeden iner.
Standart karşılığı
- EN 1463-1:2021
- EN 1463-2:2021
EN 1463-1:2021 retroreflektif yol butonlarının ilk performans gereklerini ve laboratuvar deneylerini; EN 1463-2:2021 saha denemelerini kapsar. Malzeme seçimi tek başına performans sınıfını belirlemez; seçilen modelin sonuçları, model ve deney koşullarıyla eşleşen rapora dayanır.
Sıkça sorulanlar
Alüminyum yol butonunun ölçüsü nedir?
120 × 120 × 28 mm; 0,30 kg ±%3. Gövde alüminyumdur ve 2+2 cam kedigözü taşır.
PPC yol butonunun ölçüsü nedir?
120 × 220 × 28 mm; 0,22 kg ±%3. Sarı oval PPC gövde 2+2 reflektif mercek taşır.
Bu iki yol butonu nasıl sabitlenir?
Her model üstten iki adet buldeks vida ve dübelle sabitlenir.
Bu yol butonları kendi ışığını üretir mi?
Bu iki model pasiftir: alüminyum model cam kedigözleriyle, PPC model mercekleriyle far ışığını geri yansıtır.
