Passive Markierungsknöpfe
Angebot anfordernTeilen Sie uns Menge, Land und Befestigungsart mit — eine technische Antwort erhalten Sie noch am selben Tag.

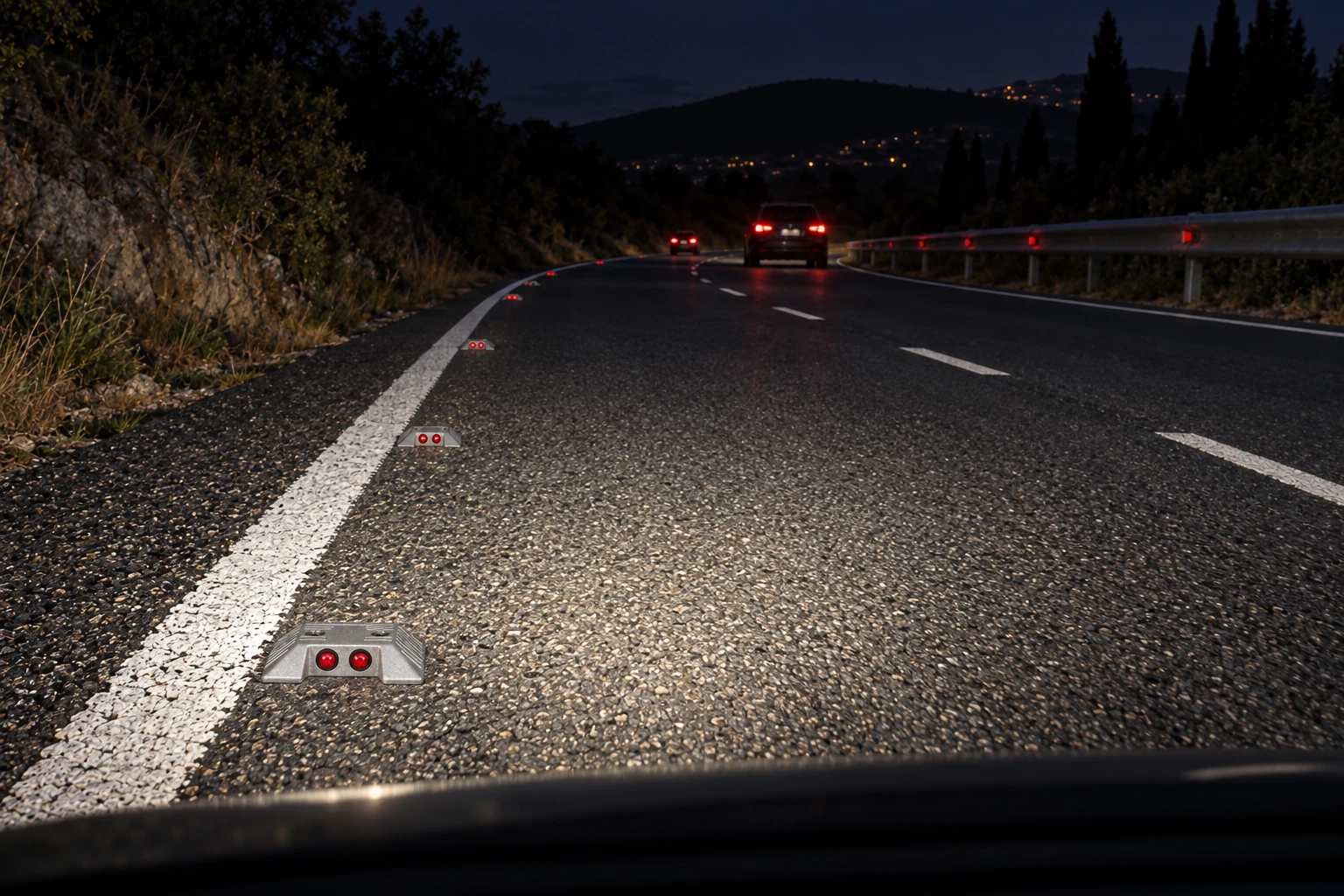

Digitale Anwendungsszenen veranschaulichen mögliche Einsatzweisen des Produkts; sie dokumentieren keine abgeschlossenen Kundenprojekte.
Die passiven Fahrbahnelemente haben zwei unterschiedliche Korpusse: quadratisch aus Aluminium und oval aus gelbem PPC. Beide sind 28 mm hoch und haben zwei obere Befestigungspositionen mit jeweils 2+2 reflektierenden Elementen, die in entgegengesetzte Richtungen weisen.
- Aluminium / PPC
- 28 mm hoch
- Zwei obere Befestigungen
| Breite × Länge × Höhe | 120 × 120 × 28 mm |
|---|---|
| Gewicht | 0.30 kg ±3% |
| Körper | Aluminium |
Hauptmerkmale
- Zwei getrennte Körper: Quadratisches Aluminium und gelbes ovales PPC
- 28 mm hochBeide passiven Korpusvarianten haben dieselbe Nennhöhe
- 120 × 120 mm: Körper aus Aluminium; nominales Gewicht 0.30 kg
- 120 × 220 mmPPC-Körper; nominales Gewicht 0.22 kg
- 2+2 reflektierende Elemente: Glas-Katzenaugen in Aluminium; Linsen in PPC
- Zwei obere BefestigungenZwei Buldex-Schrauben und Dübel je Körper
Technische Zusammenfassung
Herunterladbare Designreferenz — Nennmaße

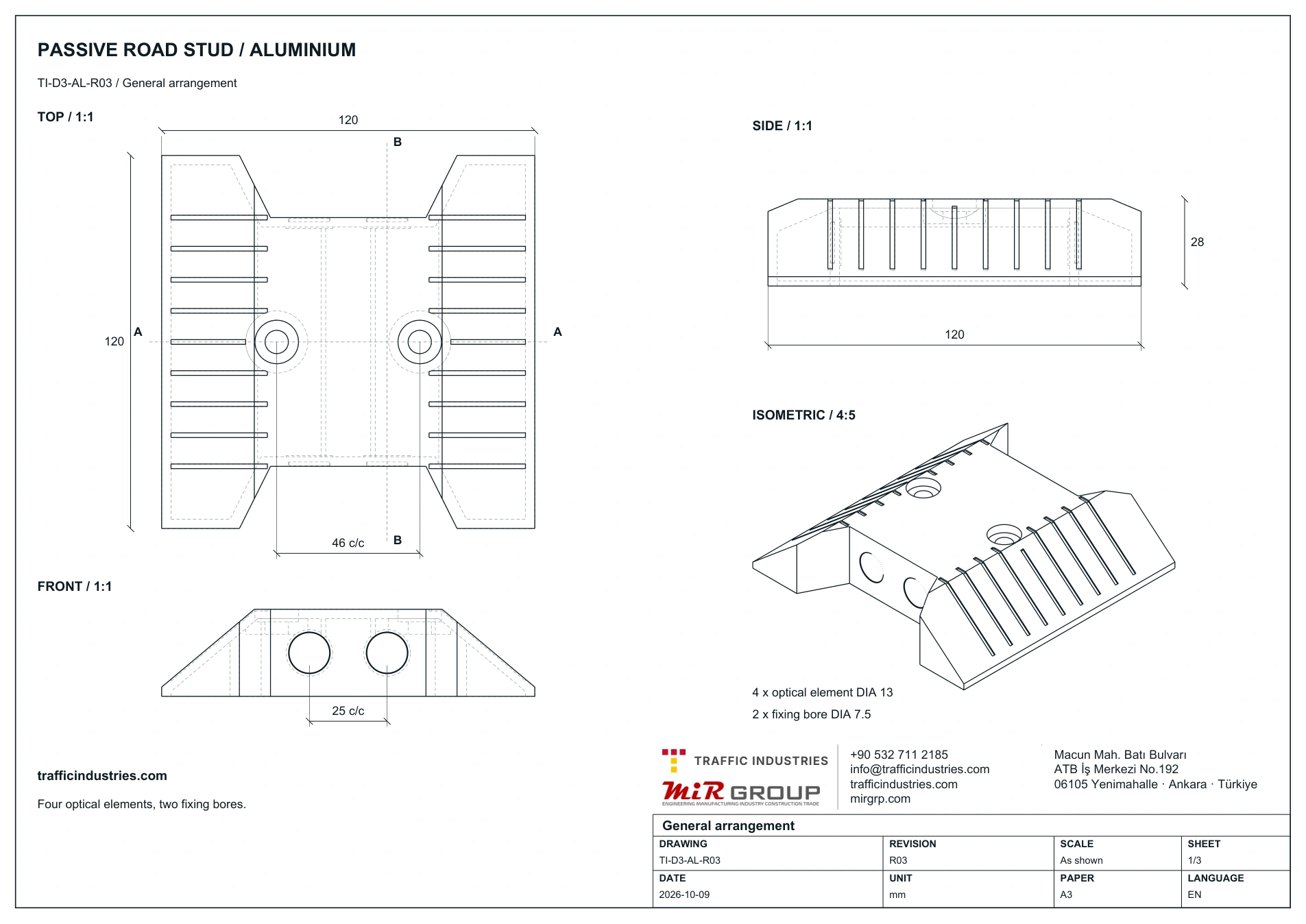

| Aluminiummodell | TI-D3-AL-R03 • nominelle Gesamtabmessungen 120 × 120 × 28 mm |
|---|---|

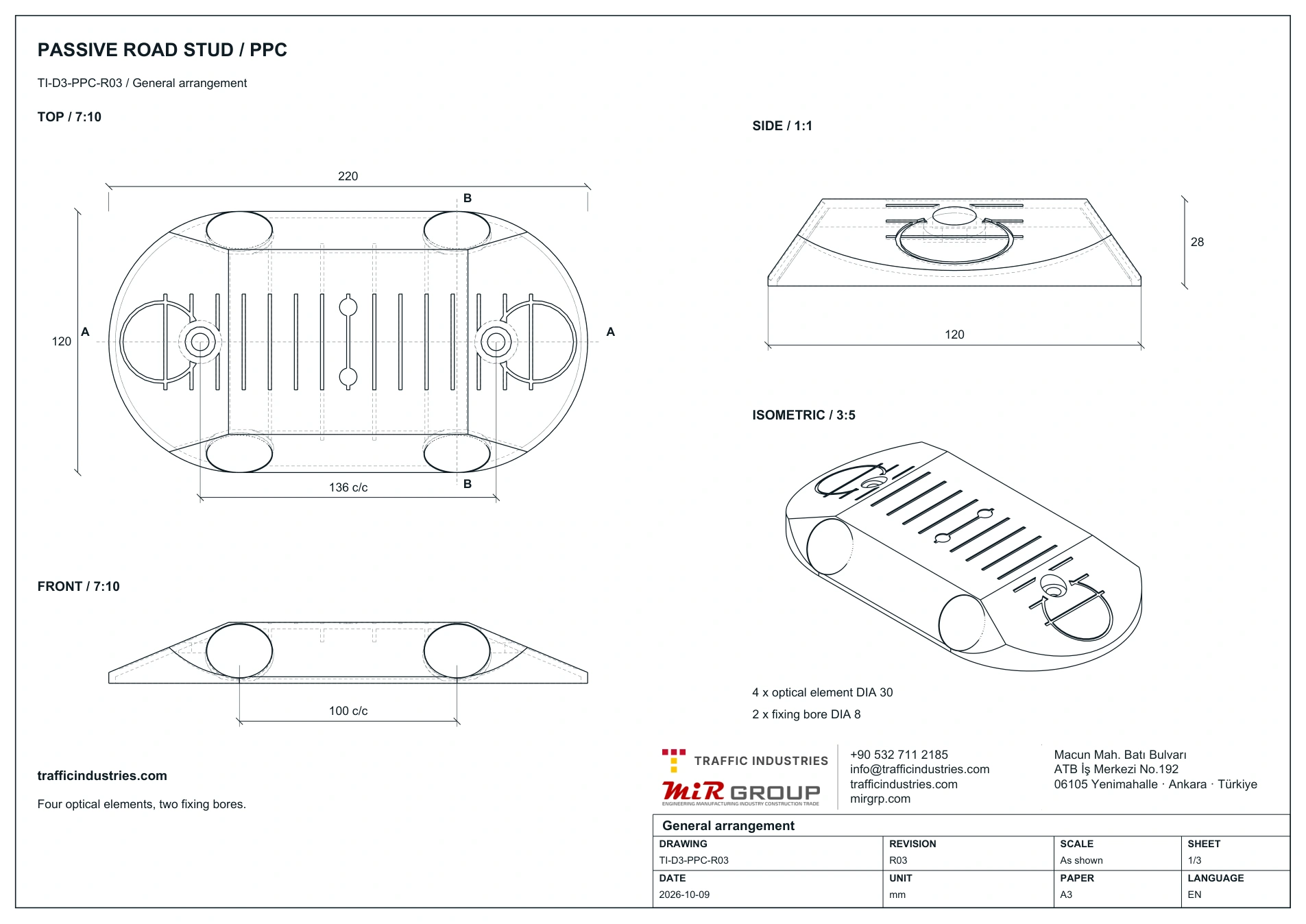

| PPC-Modell | TI-D3-PPC-R03 • nominelle Gesamtabmessungen 220 × 120 × 28 mm |
| Geltungsbereich der Maße | Die Maße beziehen sich auf das bezeichnete herunterladbare Designmodell; Bestellmaße und Befestigungen werden in der Projektzeichnung bestätigt. |
Passives Aluminiumelement
| Breite × Länge × Höhe | 120 × 120 × 28 mm |
|---|---|
| Gewicht | 0.30 kg ±3% |
| Körper | Aluminium |
| Reflektierende Elemente | 2+2 Glas-Katzenaugen |
| Befestigungen | 2 Buldex-Schrauben + Dübel; von oben |

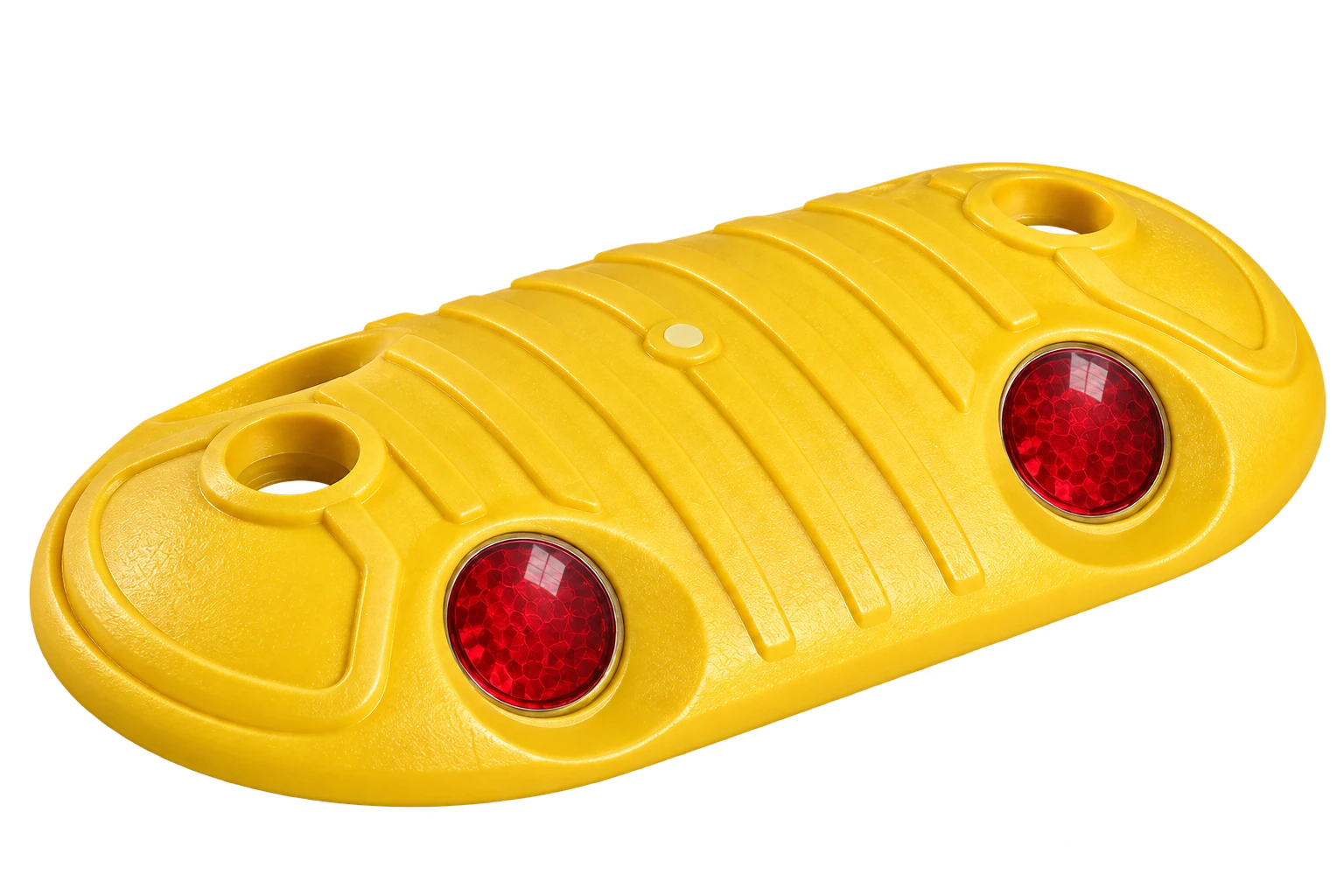

Passiver PPC-Markierungsknopf
| Breite × Länge × Höhe | 120 × 220 × 28 mm |
|---|---|
| Gewicht | 0.22 kg ±3% |
| Körper | PPC; gelbes Oval |
| Reflektierende Elemente | 2+2 reflektierende Linsen |
| Befestigungen | 2 Buldex-Schrauben + Dübel; von oben |
| Allgemeine Maßtoleranz laut Produktquelle: beide Korpusse | ±3% |
Querschnitt und Fundament
Montage
Erforderliches Verfahren und Gerät
- Jeder Korpus hat zwei obere Befestigungspositionen. Als Befestigung sind eine Buldex-Schraube und ein Dübel angegeben.
- Markieren Sie Positionen, Reflexfarbe und Ausrichtung der Markierungsknöpfe gemäß Montageplan. Legen Sie bei Straßenarbeiten in Türkei die Warnhinweise bei der Anfahrt, Verkehrskegel und die erforderliche Fahrspursperrung passend zu Art und Dauer der Arbeiten fest.
- Prüfen Sie vor der Montage, ob die Befestigung für den ausgewählten Korpus und Untergrund geeignet ist. Angaben zu Bohrungen, Lochabständen und Anzug entnehmen Sie dem tatsächlichen Montageblatt; kontrollieren Sie den korrekten Sitz und die Befestigungen.
Wartung und Reinigung
- Prüfen Sie Korpus, Linsen und Befestigungsstellen auf Risse, fehlende Teile oder Lockerung; legen Sie die Prüfhäufigkeit anhand der Einsatzbedingungen und der tatsächlichen Produktanweisungen fest.
- Halten Sie Linse und Gehäuseoberflächen sichtbar; verwenden Sie Reinigungsverfahren gemäß den geprüften Anweisungen für das ausgewählte Material.
- Sperren Sie bei versetzten oder beschädigten Markierungsknöpfen den Wartungsbereich vom Verkehr ab; planen Sie Austausch und erneute Befestigung nach den Anweisungen des gewählten Befestigungssystems.
Einsatzbereiche
- Kennzeichnung von Fahrstreifen und Fahrtrichtung. Passive reflektierende Elemente weisen in entgegengesetzte Richtungen; das Korpusmodell wird in der Anfrage angegeben.
- Führung auf Mittelstreifen und Parkplatz. Korpus, Farbe und Position werden auf den Montageplan abgestimmt.
Downloads
Downloads
- Das technische Dokument und der Spezifikationstext werden dem Angebot beigefügt.
- Passive Markierungsknöpfe — zwei Modelle, sechs Projektzeichnungen (PDF auf Englisch) · 959 KB
- TI-D3-AL-R03 / TI-D3-PPC-R03 · Modelldateien und technische Zeichnungen (ZIP) · 3.9 MB
- TI-D3-AL-R03 · GLB · 162 KB
- TI-D3-AL-R03 · STL · 474 KB
- TI-D3-AL-R03 · FCStd · 753 KB
- TI-D3-PPC-R03 · GLB · 225 KB
- TI-D3-PPC-R03 · STL · 647 KB
- TI-D3-PPC-R03 · FCStd · 1.7 MB
- Alle Dateien: Downloads
Technische Unterlagen und Zeichnungen bleiben in ihrer jeweiligen Originalsprache (Englisch oder Türkisch).
Die Dateien sind kostenlos und ohne Registrierung herunterladbar.
Normenreferenz
- EN 1463-1:2021
- EN 1463-2:2021
EN 1463-1:2021 behandelt die anfänglichen Leistungsanforderungen und Laborprüfungen retroreflektierender Markierungsknöpfe; EN 1463-2:2021 behandelt Fahrbahnversuche.
Die Materialauswahl allein bestimmt keine Leistungsklasse; Ergebnisse für das ausgewählte Modell müssen durch einen Bericht belegt sein, der zu Modell und Prüfbedingungen passt.
Häufige Fragen
Welche Maße hat das passive Aluminiumelement?
120 × 120 × 28 mm; 0.30 kg ±3%. Der Korpus besteht aus Aluminium und hat 2+2 Glas-Katzenaugen.
Welche Maße hat das PPC-Fahrbahnelement?
120 × 220 × 28 mm; 0.22 kg ±3%. Der gelbe ovale PPC-Korpus hat 2+2 reflektierende Linsen.
Wie werden diese beiden Markierungsknöpfe befestigt?
Für jedes Modell werden zwei obere Befestigungen mit Buldex-Schrauben und Dübeln verwendet.
Erzeugen diese Fahrbahnmarkierungsknöpfe ihr eigenes Licht?

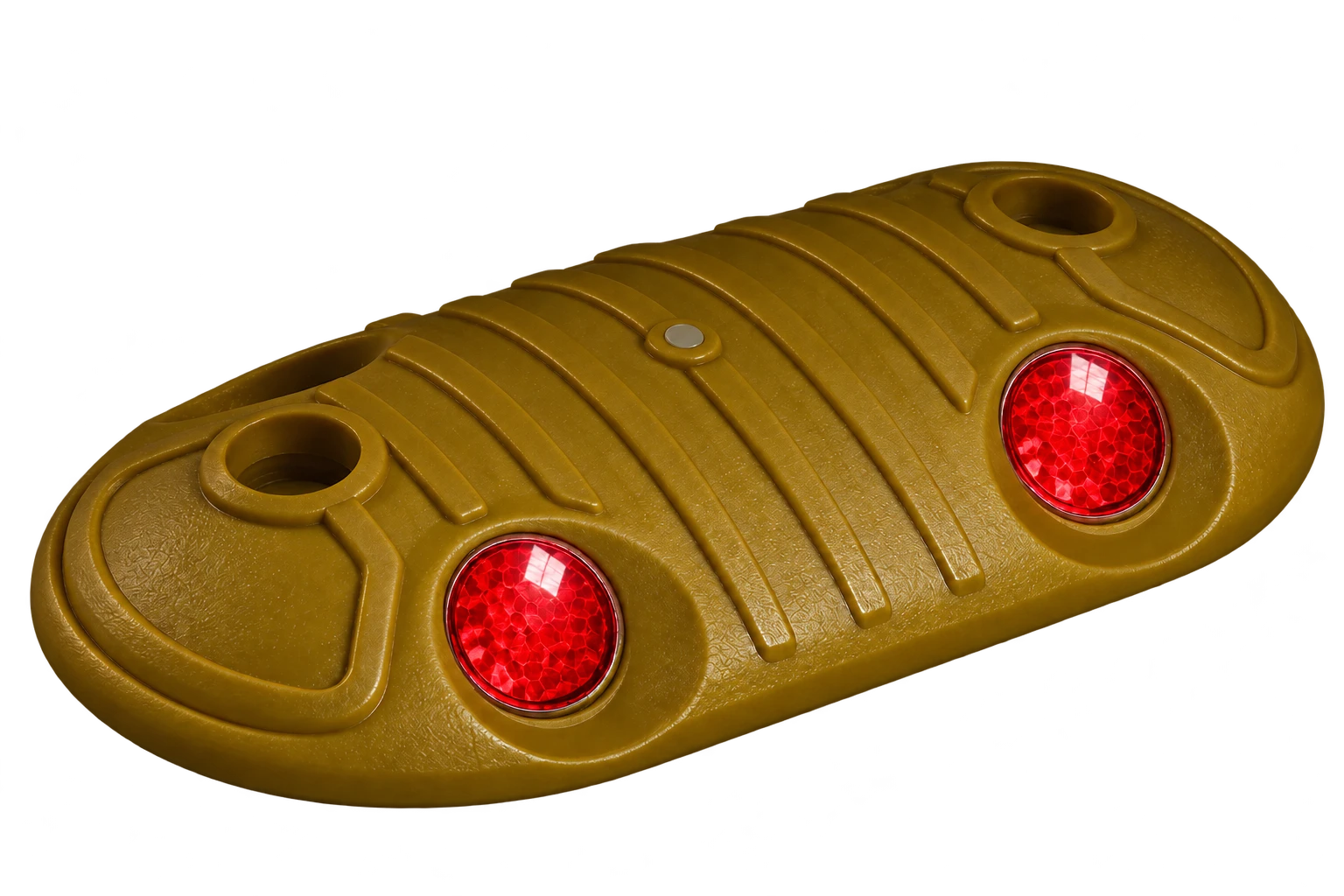

Diese beiden Modelle sind passiv: Der Aluminiumkörper reflektiert das Scheinwerferlicht über Glas-Katzenaugen, der PPC-Körper über reflektierende Linsen.
