Жолақ бағыттағыштары мен бөлгіштері

Баға ұсынысын сұрауСаны, елді және монтаждау түрін көрсетіңіз — техникалық жауап сол күні беріледі.

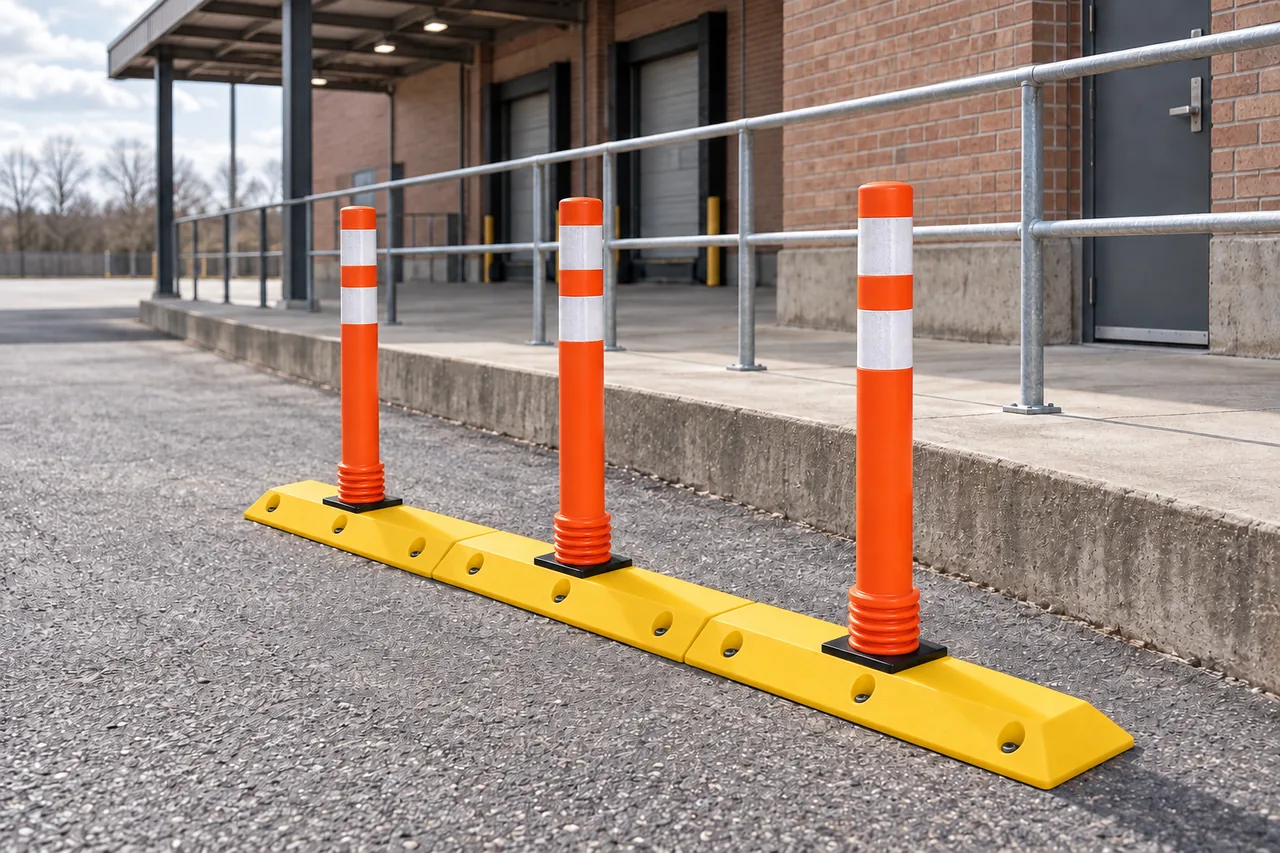

Цифрлық қолдану көріністері өнімді қалай пайдалануға болатынын көрсетеді; олар аяқталған клиенттік жобалардың жазбасы емес.

Жолақ бөлгіш — екі ағынды физикалық түрде бөлу үшін жолға бекітілетін аласа ажыратқыш құрылғы. Жүргізуші боялған сызықты елемеуі мүмкін, ал жолақ бөлгішті дөңгелекпен сезеді. Модель профилі мен орналасу сызбасы мүмкіндік берсе, еңіс жақтары жедел көліктердің үстінен өтуіне жағдай жасайды, ал үстіне сигналдық бағана, жол шағылдырғышы немесе қайырмалы белгі орнатылады. Ол аласа, модульдік және орнын ауыстыруға болады. Тік көрсеткіш орнатылатын үстіңгі ұясының арқасында жолақ бөлгіш жанасу арқылы да, көзге көріну арқылы да ескертетін біртұтас сызық құрайды. Жолақ бөлгіш автобус жолақтарында, велосипед жолағын бөлуде, бұрылу қалталарында, қиылыс аралшықтарында және қарама-қарсы ағындарды бөлуде қолданылады.

  • Жанасу арқылы ескертеді — боялған сызықтай елемеуге болмайды
  • Жоба аясында төтенше жағдайда өтетін саңылаулар жоспарланады
  • Үстіне сигналдық бағана орнатылады

Негізгі ерекшеліктері

  • Жолақтарды басқаруБөлінуі тиіс көлік ағындарын және бағыттаушы құрылғылар тізбегін орналасу жоспарында көрсетіңіз.
  • Тік бағананы таңдауЕгер бағана немесе басқа жоғарғы бекітпе қажет болса, баға ұсынысына дейін оның таңдалған корпусқа жалғануын растаңыз.
  • Жерге бекіткіштерАсфальт не бетон бетін және бекіту талаптарын көрсетіңіз; монтаж жүйесі таңдалған модель мен топыраққа сай болады.
  • Түнгі көрінуҚажетті шағылдырғыш түсі мен жабынды көрсетіңіз; таңдалған өнімнің оптикалық сыныбы жеке техникалық деректер парағында жазылуы тиіс.
  • Өтетін саңылауларДренаж саңылауларын, велосипед кіреберістерін және қызметтік қолжетімділікті жолақ бөлгіштер желісімен бірге жоспарлаңыз.
  • Бөлшектер мен саныМодуль санын және үстіңгі бекітпе қажеттілігін бірге көрсетіңіз; баға ұсынысында жеткізу құрамы бөлек бөлшектер тізімімен белгіленеді.

Техникалық түйін

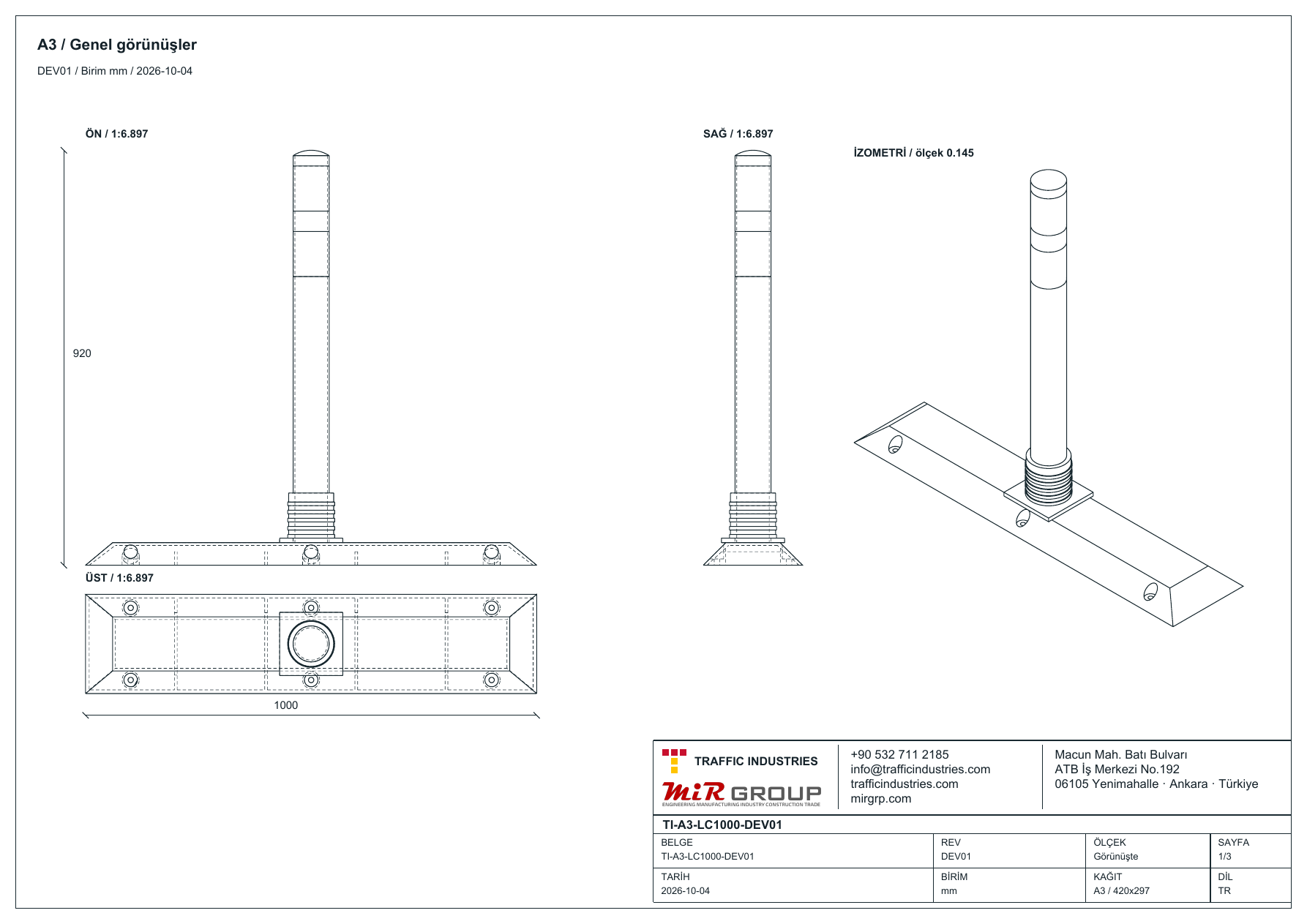

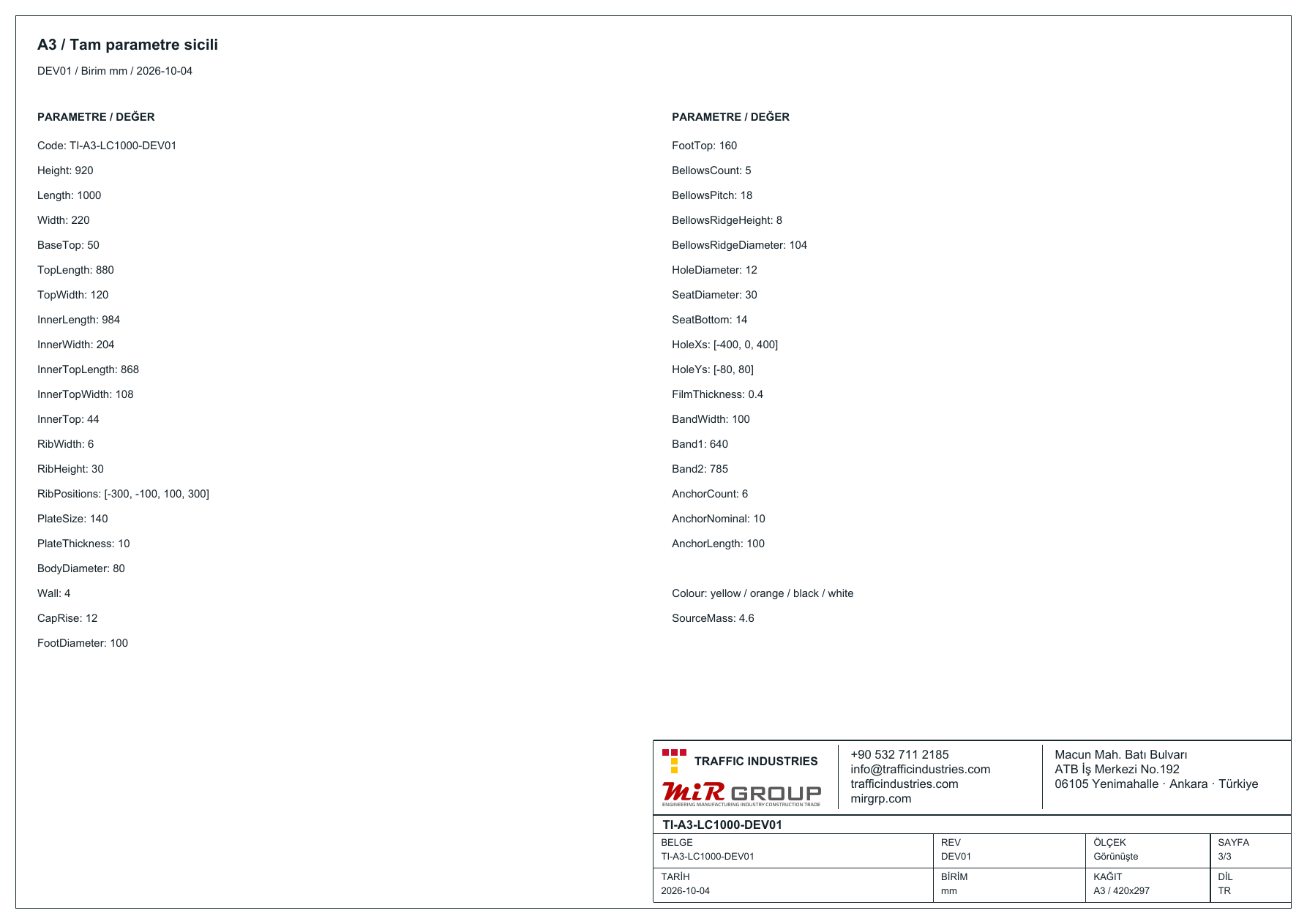

Жүктеп алуға болатын жобалық модель — номиналды өлшемдер

Үлгі белгісіTI-A3-LC1000-DEV01 • номиналды жобалық габарит 1000 × 220 × 920 mm
Өлшемдердің қолданылу аясыӨлшемдер көрсетілген жүктеп алуға болатын жобалық модельге қатысты; тапсырыс өлшемдері мен бекіткіштер жоба сызбасында расталады.

Баға сұратуға қажет мәлімет — қолдану

Ел және жол сызбасыПайдалану елі, жол немесе нысан түрі және бөлінетін қозғалыс ағындары.
Өлшем және орналасу талаптарыЖобада қажетті модуль ұзындығын, енін, жоғарғы бекітпесін және жалпы биіктігін көрсетіңіз; өнім өлшемдері таңдалған техникалық парақпен расталады.
Көріну талаптарыҚажетті корпус түсін, шағылыстырғыш түсін және үлдір класын көрсетіңіз; бар болса, спецификацияны тіркеңіз.

Баға ұсынысына қажет мәлімет — монтаж және жеткізу

Жер негізі және бекіткіштерБет түрі, қолданыстағы топырақ жағдайы және тұрақты не алынбалы бекіту талаптары.

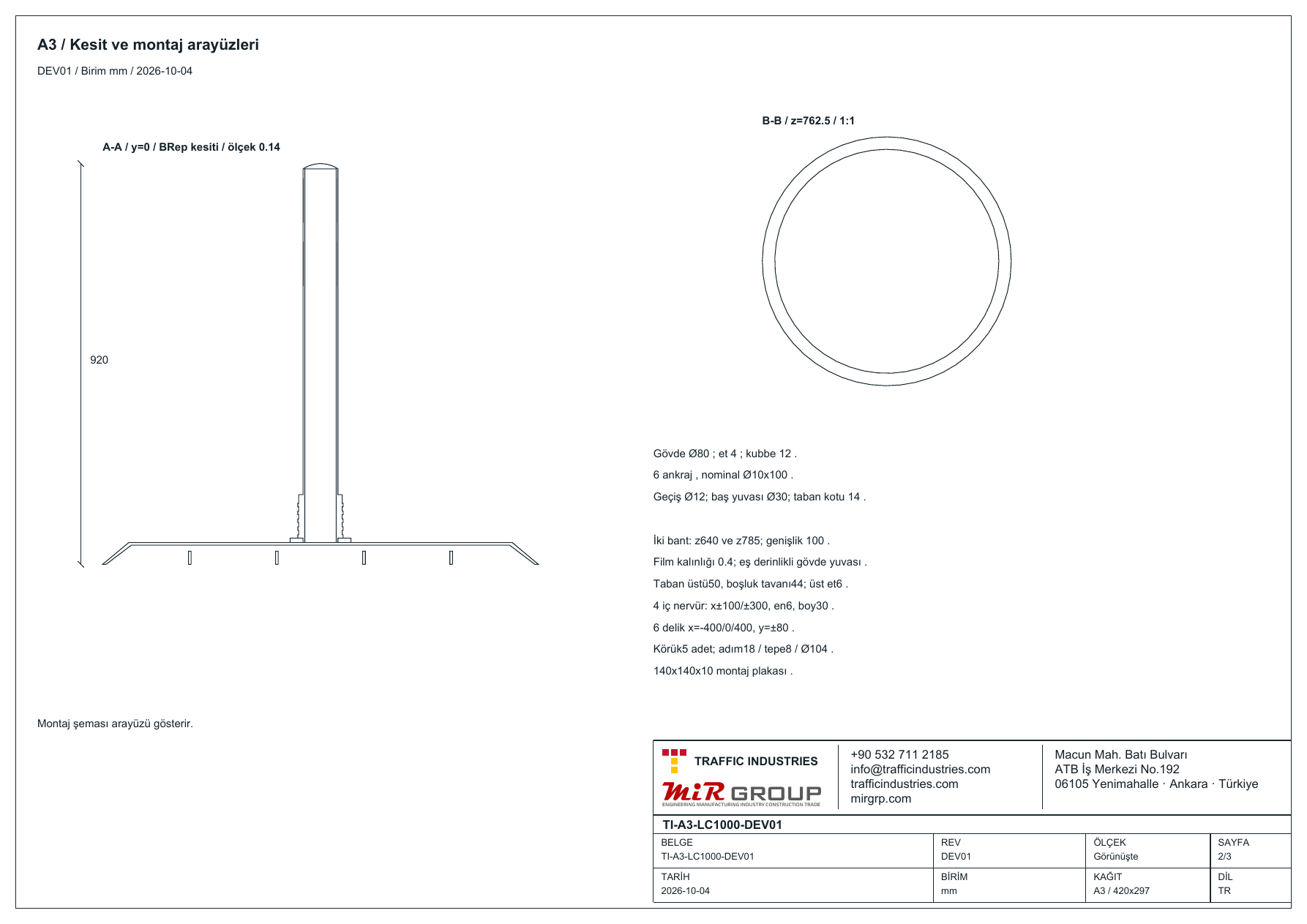

Анкер басына арналған ойықD-0007 жалғауында бұранда басы ойыққа батырылған күйде қалады. Бұранда/анкер түрі және топыраққа тән монтаж мәліметтері техникалық сызба мен жобада анықталады.
Сақталуы тиіс ашық жерлерДренаж нүктелері, жанама жол мен веложол кіреберістері, сондай-ақ қызметтік және төтенше қолжетімділік саңылаулары.
Саны және жеткізу көлеміМодуль саны, үстіңгі бекітпелер және монтаж талаптары; жинаққа кіретін бөлшектер ұсыныста көрсетіледі.

Орнату

Қажетті әдіс пен құралдар

  • Түркиядағы жол жұмыстары үшін бөлгіштер қатарын уәкілетті қозғалысты ұйымдастыру жоспарына сай орналастырыңыз; жақындау ескертулерін, конустарды, бағыттауды және жолақты жабуды жол түрі мен жұмыс ұзақтығына қарай қолданыңыз.
  • Таңдалған модельдің орнату сызбасындағы бекіту орындарын жерге түсіріп белгілеңіз; нақты бекіту жүйесінің анкерлерін, бұрғылау және бұрау нұсқауларын растаңыз.
  • Туралануын, табанының орнығуын және үстіңгі қосылыстарды тексеріңіз; дренаж бен қажетті өту саңылауларын ашық ұстаңыз.

Техникалық қызмет көрсету және тазалау

  • Корпусты, табанды және үстіңгі бекітпе болса, оның жарылуын, тұрақты деформациясын немесе орнынан жылжуын тексеріңіз; зақымданған бөлшектерді құзыретті мамандарға бағалатыңыз.
  • Бекіткіштердің босауын және айналасындағы топырақтың нашарлауын бақылаңыз; тексеру аралығын пайдалану жағдайлары мен таңдалған өнім нұсқаулығына сай белгілеңіз.
  • Корпус пен шағылыстырғыш беттерді таңдалған материалға жарамды нұсқаулармен тазалаңыз; тозған үлдір мен жоқ бөлшектерді қызмет журналында тіркеңіз.

Қолданылатын жері

  • Автобус жолағы және BRT. Автобус жолағының шекарасын белгілеу үшін қолданылады; орны жол сызбасы мен орнату жоспарына сәйкес таңдалады.
  • Веложол. Веложол шекарасын белгілейді; жоғарғы бекітпені және түнгі көрінуді таңдалған модельдің шағылыстырғыш қасиеттерімен бірге бағалаңыз.
  • Бұрылу қалтасы мен қиылыс аралшасы. Бұрылу қалталары мен аралша ұштарын бағыттау үшін қарастырыңыз; жоғарғы бекітпелер мен кіру саңылауларын монтаж жоспарында белгілеңіз.
  • Қарама-қарсы ағындарды бөлу. Бөлінбеген жол бөлігінде жолақ бөлгіш қарама-қарсы ағындарды ажыратады; ол ескерту сызығы, қорғаныс тосқауылы емес.

Тапсырыс, құжаттар және жеткізу

Тапсырыс беру

Ең аз тапсырыс
Ең аз тапсырыс талабы жоқ. Аралас жүк қабылданады; паллетті не контейнерді бір тауармен толтыру қажет емес.
Қаптау
Экспорттық қаптама: паллеттер не қораптар созылмалы үлдірмен оралады; паллет өлшемі мен брутто массасы орау тізімінде көрсетіледі.
Контейнер
40'HQ саны таңдалған биіктік пен нұсқаға байланысты; ұсыныста паллет және контейнер саны көрсетіледі.
Жеткізу мерзімі
Мерзім тапсырыс санына қарай белгіленеді; ұсыныста күнмен көрсетіліп, жөнелту жоспары тапсырыс расталғанда бекітіледі.
Шыққан жері
Ұсыныста әр тармақ бойынша жазбаша көрсетіледі.
Жеткізу талаптары
FOB · CFR · CIF · DAP

Жеткізу

  • Паллет. Корпустар паллетке қабаттап жиналады · Анкерлер мен бекіткіштер бөлек қораптарда тасымалданады · Шағылдырғыш сақиналар орнатылған күйде жеткізіледі · Контейнерді пайдалану тиімділігі жоғары, шектеуші фактор — көлем
  • 40'HQ. 40'HQ есебі

Жүктеулер

Техникалық құжаттар мен сызбалар түпнұсқа тілінде — ағылшын немесе түрік тілінде — беріледі.

Файлдар тегін және тіркелусіз жүктеледі.

CAD және BIM файлдары
НұсқаPDFSTEPIFC4DWGDXFБарлығы
TI-A3-LC1000-DEV01Жобалауға арналған үлгіPDFSTEPIFC4DWGDXFZIP 9.7 MB

Толық жинаққа PDF сызбасы және STEP, IFC4, DWG, DXF файлдары кіреді.

Стандартқа сілтеме

ТүркияТапсырыс техникалық шарттарына сай өндіріледі; ұсыныс кезінде қолданылатын негізгі құжат жазбаша көрсетіледі.
АҚШ — MUTCDMUTCD 6K.11-бөліміндегі уақытша жолақ бөлгіш анықтамасына сәйкес сипатталады: үстінде ретрорефлективті тік құрылғысы бар, қиғаш жақты аласа табан. Бұлар қорғаныс тосқауылдары емес; кедергілерді қалқалау немесе жаяу жүргіншілер мен жұмысшыларды қорғау үшін қолданылмайды (6K.10, 6K.11).

Жиі қойылатын сұрақтар

Жолақ бөлгішті қандай жағдайларда таңдау керек?

Жолақтар мен кіру шекараларын белгілеу үшін қарастырылады. Қозғалыс ағындарын, жол геометриясын және қажетті кіретін саңылауларды орналастыру жоспарына түсіріңіз.

Төтенше жағдай көліктерінің кіру мүмкіндігі қалай сақталады?

Орналасу жоспарында төтенше жағдай көліктері кіретін саңылауларды белгілеңіз. Жолақ бөлгіштің үстімен көліктің қауіпсіз өтуі таңдалған модель мен жоба үшін расталуы тиіс.

Баға ұсынысы үшін қандай ақпарат жіберуім керек?

Пайдалану елін, орналасу сызбасын, бет түрін, қажетті өлшемдер мен санды және үстіңгі фитингтерге қатысты талаптарды жіберіңіз; бар болса, техникалық сипаттаманы тіркеңіз.

Жеткізу құрамына бағана мен бекіткіштер кіре ме?

Таңдалған модельге кіретін бөлшектер баға ұсынысында көрсетіледі. Жеткізу құрамындағы бағананы, табанды, бекіткіштер мен басқа жоғарғы фитингтерді жеке тексеріңіз.
