CTP levha lambri profili
Teklif İsteyinMiktar, ülke ve montaj tipini yazın — teknik yanıt aynı gün döner.
CTP levha lambri profili, karayollarında trafiği yönlendiren bilgi levhalarının panosunu kurmak için kullanılır. 20, 30 ve 60 cm yüksekliğindeki profiller dil-oluk geçmesiyle üst üste birleşir; istenen levha ölçüsü bu profillerden elde edilir ve üzerine reflektif kaplama yapıştırılır. CTP korozyona dayanıklıdır, ısı farkının yüksek olduğu bölgelerde güvenle kullanılır; hafif olduğu için taşınması ve montajı kolaydır.
- Korozyona dayanıklı CTP
- Dil-oluk geçmeli profil
| Profil yüksekliği | 20 · 30 · 60 cm |
|---|---|
| Birleşim | Dil-oluk geçme, profiller üst üste |
| Levha yüzü | Üzerine reflektif kaplama yapıştırılır |
Öne çıkan özellikler
- Korozyona dayanıklıKatalog CTP için korozyon dayanımı belirtir; ürün ve reflektif kaplama raporları proje kapsamında doğrulanır
- Isı farkına dayanıklıIsı farkının yüksek olduğu bölgelerde güvenle kullanılır
- Geçmeli profil20, 30 ve 60 cm profiller dil-oluk geçmesiyle üst üste birleşir
- Düz levha yüzüReflektif kaplama profilin düz ön yüzüne yapıştırılır
- Arkada montaj kanalı30 cm profilde iki kanal, 75 ve 225 mm’de
- EN 13706-3 sınıfıE23 ve E17 değerleri sınıf alt değerleri tablosunda
- HafifTaşıması ve montajı kolay
Teknik özet
Profil
| Profil yüksekliği | 20 · 30 · 60 cm |
|---|---|

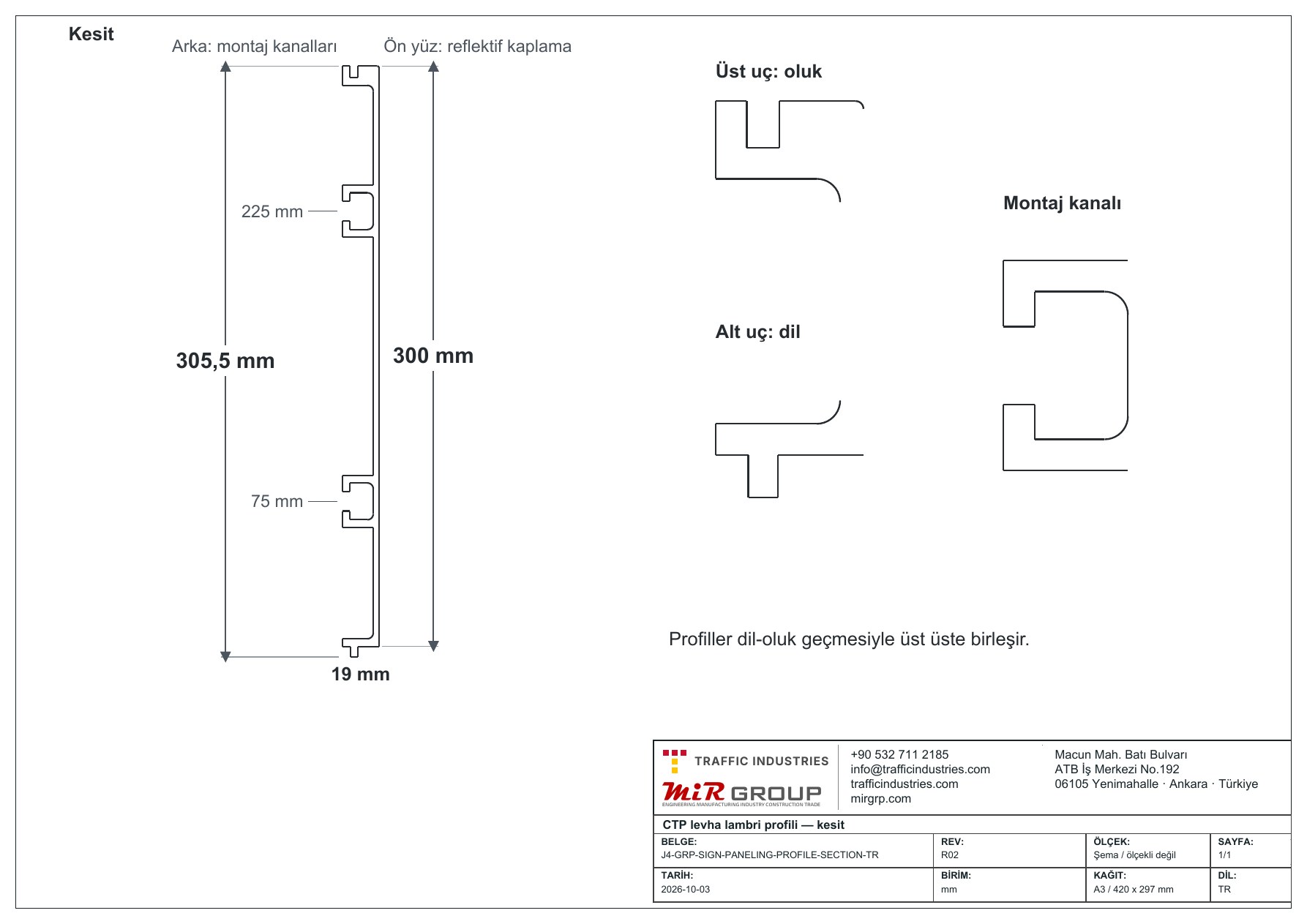

| 30 cm profil kesiti | 300 mm modül (geçme dili dahil 305,5 mm), 19 mm derinlik |
| Birleşim | Dil-oluk geçme, profiller üst üste |
| Arka yüz | Montaj kanalları; 30 cm profilde 75 · 150 · 75 mm aralıkla |
| Levha yüzü | Üzerine reflektif kaplama yapıştırılır |
Kesit ve temel
Test ve deney
| Test | Standart | Değer | Deney koşulu |
|---|---|---|---|
| Elastisite modülü | EN 13706-2 Ek D | E23: 23 GPa · E17: 17 GPa | Profil sınıfının elastisite modülü |
| Çekme modülü, boyuna / enine | EN ISO 527-4 | E23: 23 / 7 GPa · E17: 17 / 5 GPa | Profilden kesilen numunede |
| Çekme dayanımı, boyuna / enine | EN ISO 527-4 | E23: 240 / 50 MPa · E17: 170 / 30 MPa | Profilden kesilen numunede |
| Pim çekme dayanımı, boyuna / enine | EN 13706-2 Ek E | E23: 150 / 70 MPa · E17: 90 / 50 MPa | Delik çevresinin taşıma dayanımı |
| Eğilme dayanımı, boyuna / enine | EN ISO 14125 | E23: 240 / 100 MPa · E17: 170 / 70 MPa | Üç nokta eğme |
| Tabakalar arası kayma dayanımı | EN ISO 14130 | E23: 25 MPa · E17: 15 MPa | Kısa kiriş deneyi, boyuna |
Katalogda verilen EN 13706-3 E23 ve E17 sınıf alt değerleridir.
Montaj
Montaj sırası
- Adım 1Levha yüksekliği profil adedinden elde edilir; profiller alttan üste dil-oluk geçmesiyle dizilir.
- Adım 2Reflektif kaplama düz ön yüze yapıştırılır.
- Adım 3Pano, arkadaki montaj kanallarından taşıyıcı direğe ya da portal kirişine bağlanır.
Bakım ve temizlik
- Levha yüzünün okunurluğunu koruyun; kirli reflektif kaplamayı kaplama üreticisinin talimatına göre, kenarlara zarar vermeden temizleyin.
- Profil birleşimlerini ve arka montaj kanallarını çatlak veya açılma açısından kontrol edin; pano ve taşıyıcı bağlantılarındaki gevşemeyi değerlendirin.
- Hasarlı profili ve kabaran ya da ayrılan kaplamayı birlikte değerlendirin; değişim parçasının mevcut kesit ve kaplamayla eşleşmesini doğrulayın.
Nerede kullanılır
- Otoyol yön levhasıYeşil zeminli, yol kenarında iki direk üstünde
- Devlet yolu yön levhasıMavi zeminli yön ve bilgi levhaları
- Portal levhaŞeritlerin üstünde, portal kirişine bağlı
İndirilebilir
İndirilebilir
Dosyalar ücretsizdir ve kayıt istemeden iner.
Standart karşılığı
- EN 13706-3
- EN 13706-2
- EN ISO 527-4
- EN ISO 14125
- EN ISO 14130
EN 13706 pultrüzyon profillerin şartnamesidir: 2. bölüm deney yöntemlerini, 3. bölüm sınıf şartlarını verir. Sınıf alt değerleri tablosu, profil malzemesinin E23 ve E17 sınıfları için minimum değerleri verir.
Levhanın bütünü — kaplama ve taşıyıcıyla birlikte — idarenin levha şartnamesine göre ayrıca değerlendirilir; profil bu beyanı tek başına taşımaz.
Sıkça sorulanlar
Levha ölçüsü nasıl elde edilir?

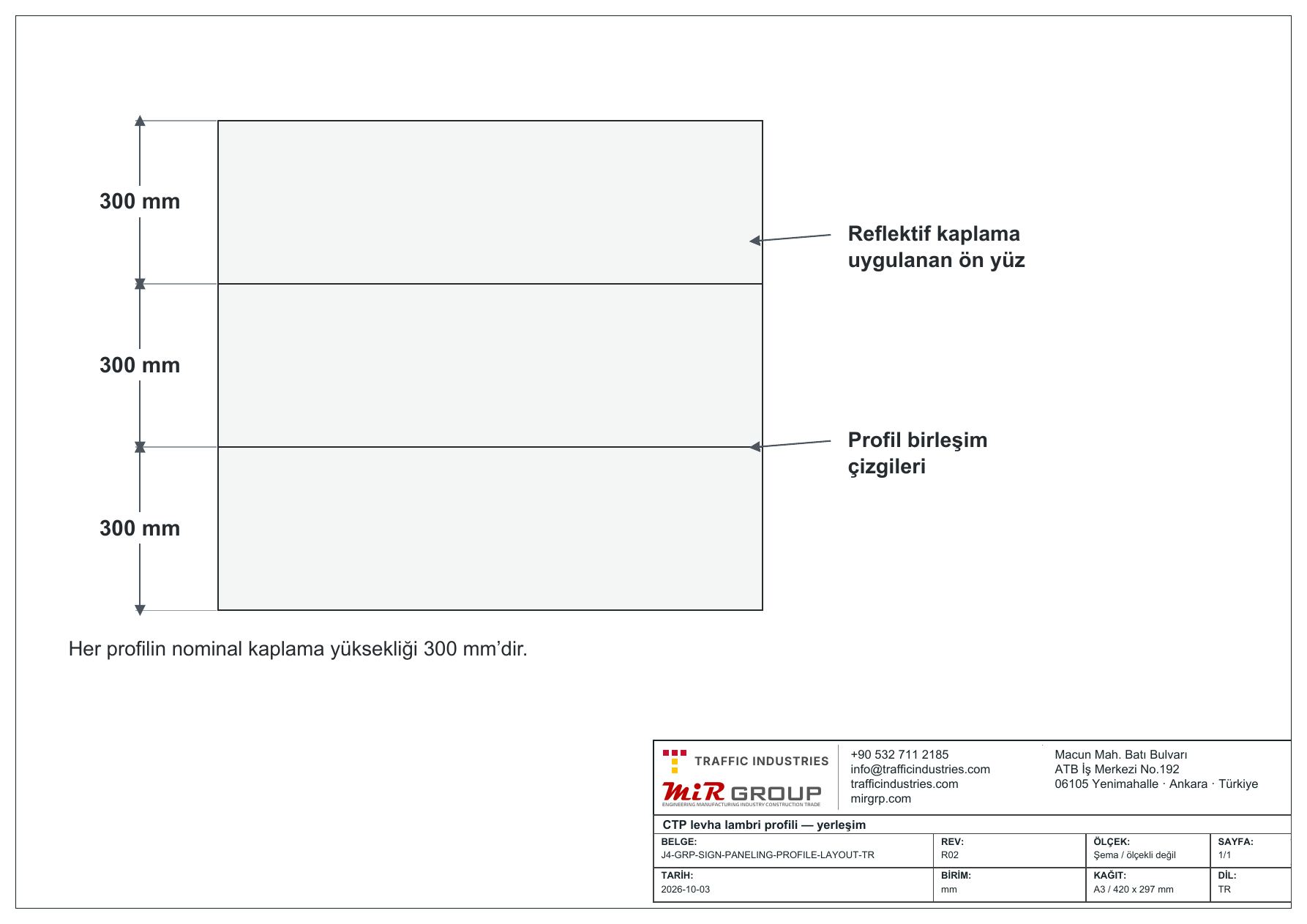

Levha panosu 20, 30 ve 60 cm yüksekliğindeki profillerden kurulur. Profiller dil-oluk geçmesiyle üst üste birleşir; istenen levha yüksekliği profil adediyle elde edilir. 30 cm profilin modül yüksekliği 300 mm’dir, alttaki geçme dili ile toplam 305,5 mm.
Reflektif kaplama nereye uygulanır?
Reflektif kaplama profilin düz ön yüzüne yapıştırılır; montaj kanalları arka yüzdedir. Kaplamanın sınıfı ve rengi levhanın yerine göre idarenin şartnamesinden gelir.
E23 ve E17 ne anlama gelir?
E23 ve E17, pultrüzyon profillerin EN 13706-3 standardındaki sınıflarıdır; sayı, boyuna elastisite modülünün GPa cinsinden alt değeridir. Sınıf alt değerleri tablosunda iki sınıfın çekme, eğilme, pim çekme ve tabaklar arası kayma değerleri verilir.
Pano taşıyıcıya nasıl bağlanır?
Pano, profillerin arka yüzündeki montaj kanallarından taşıyıcı direğe ya da portal kirişine bağlanır. 30 cm profilde iki kanal vardır, profilin alt kenarından 75 ve 225 mm yukarıda.
