Modulare PPC-Bodenschwellen
Angebot anfordernTeilen Sie uns Menge, Land und Befestigungsart mit — eine technische Antwort erhalten Sie noch am selben Tag.

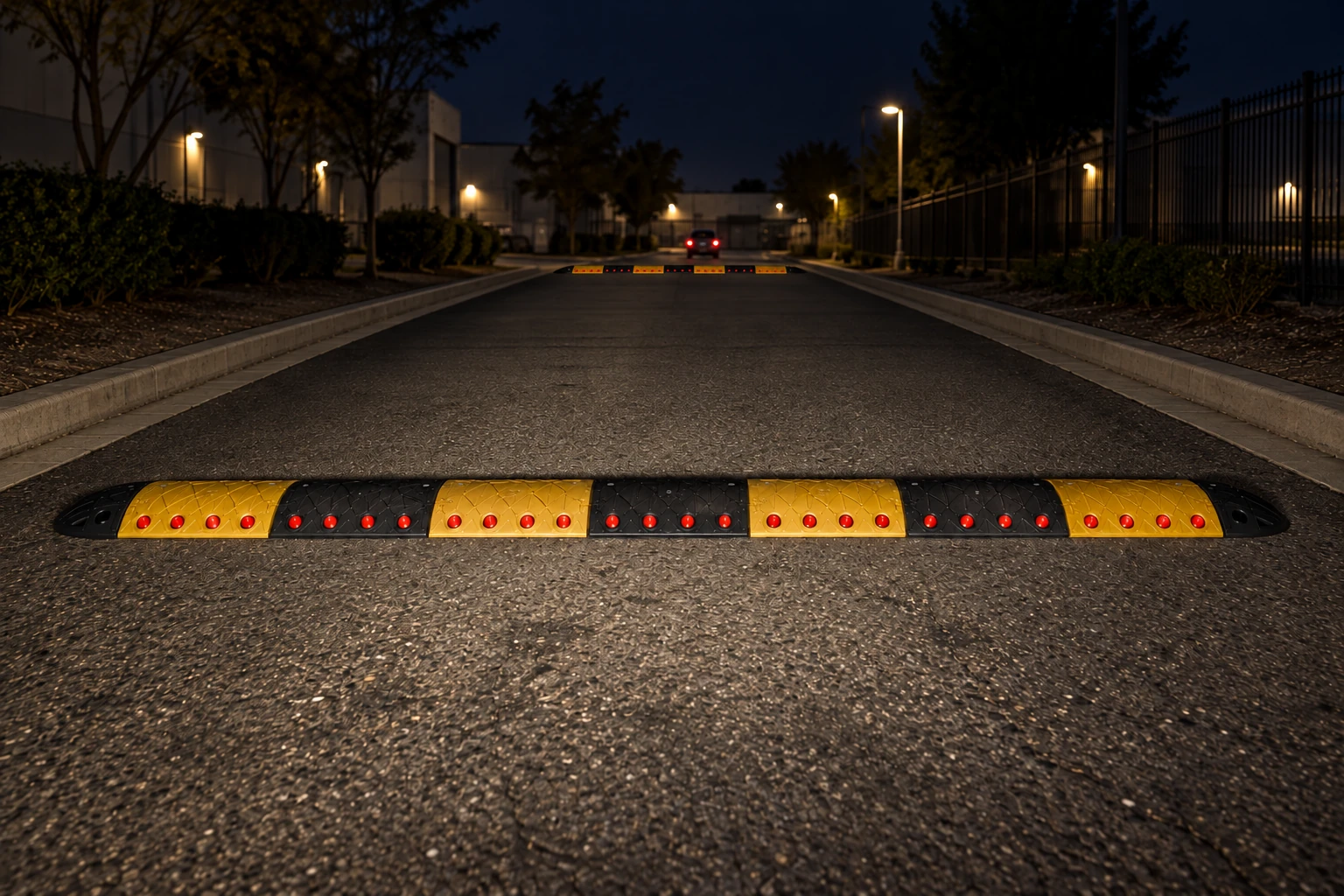

Digitale Anwendungsszenen veranschaulichen mögliche Einsatzweisen des Produkts; sie dokumentieren keine abgeschlossenen Kundenprojekte.

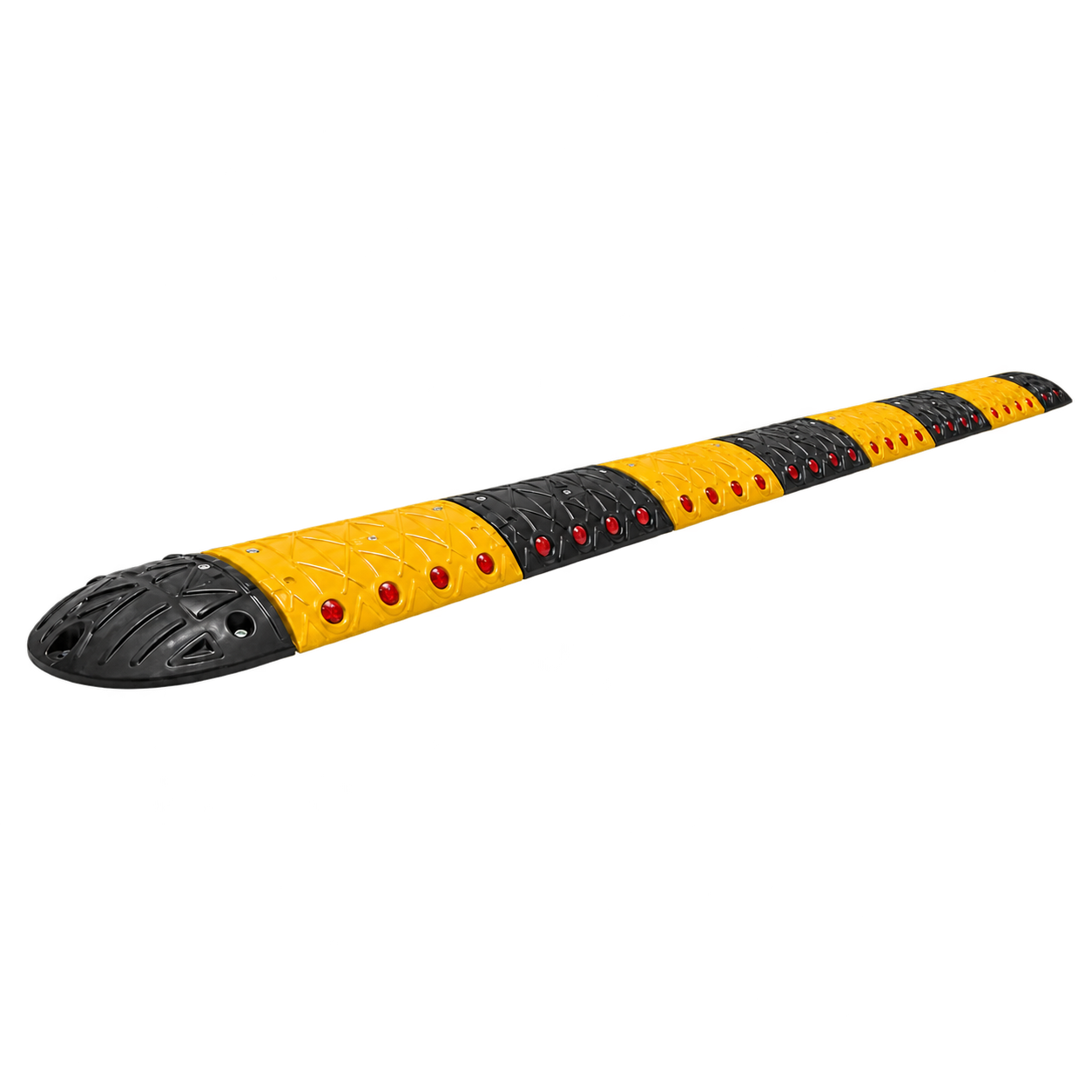

Modulare PPC-Fahrbahnschwellen kommen für Betriebs- und Parkplatzwege infrage, auf denen die Fahrzeugdurchfahrt kontrolliert werden soll. Profil, Fahrzeugtypen, verfügbare Breite und Befestigungsfläche gemeinsam auswählen. Modulmaße, Endkappen und Befestigungsumfang anhand des Datenblatts des ausgewählten Produkts bestätigen.
- PPC-Körper
- Profil passend zum Fahrzeugtyp ausgewählt
- Für den Einsatz ausgewählte Sichtbarkeitsoptionen
Hauptmerkmale
- Profil für FahrzeugüberfahrtWählen Sie Profilhöhe und Überfahrtlänge passend zu den Fahrzeugen, die die Strecke nutzen.
- Auswahl modularer BaugruppenBestätigen Sie die Mengen an Hauptabschnitten und Endstücken für die verfügbare Überfahrtsbreite.
- Fahrzeugeignung: Geben Sie bei der Auswahl Anforderungen für Fahrzeuge mit geringer Bodenfreiheit, Gabelstapler und Rettungszufahrten an.
- Sichtbarkeit bei der AnfahrtBeurteilen Sie die Sichtbarkeit der Bodenschwelle und die Warnhinweise bei der Anfahrt im Verkehrsplan für den Standort.
- Befestigungen für den Untergrund Stimmen Sie Befestigungsmittel und Montageverfahren auf die vorhandene Oberfläche ab.
- Planung des Austauschs einzelner AbschnitteErsatz-Hauptelemente, Endkappen und Befestigungen auf das gewählte Produkt abstimmen.
Technische Zusammenfassung
Herunterladbare Designreferenz — Nennmaße

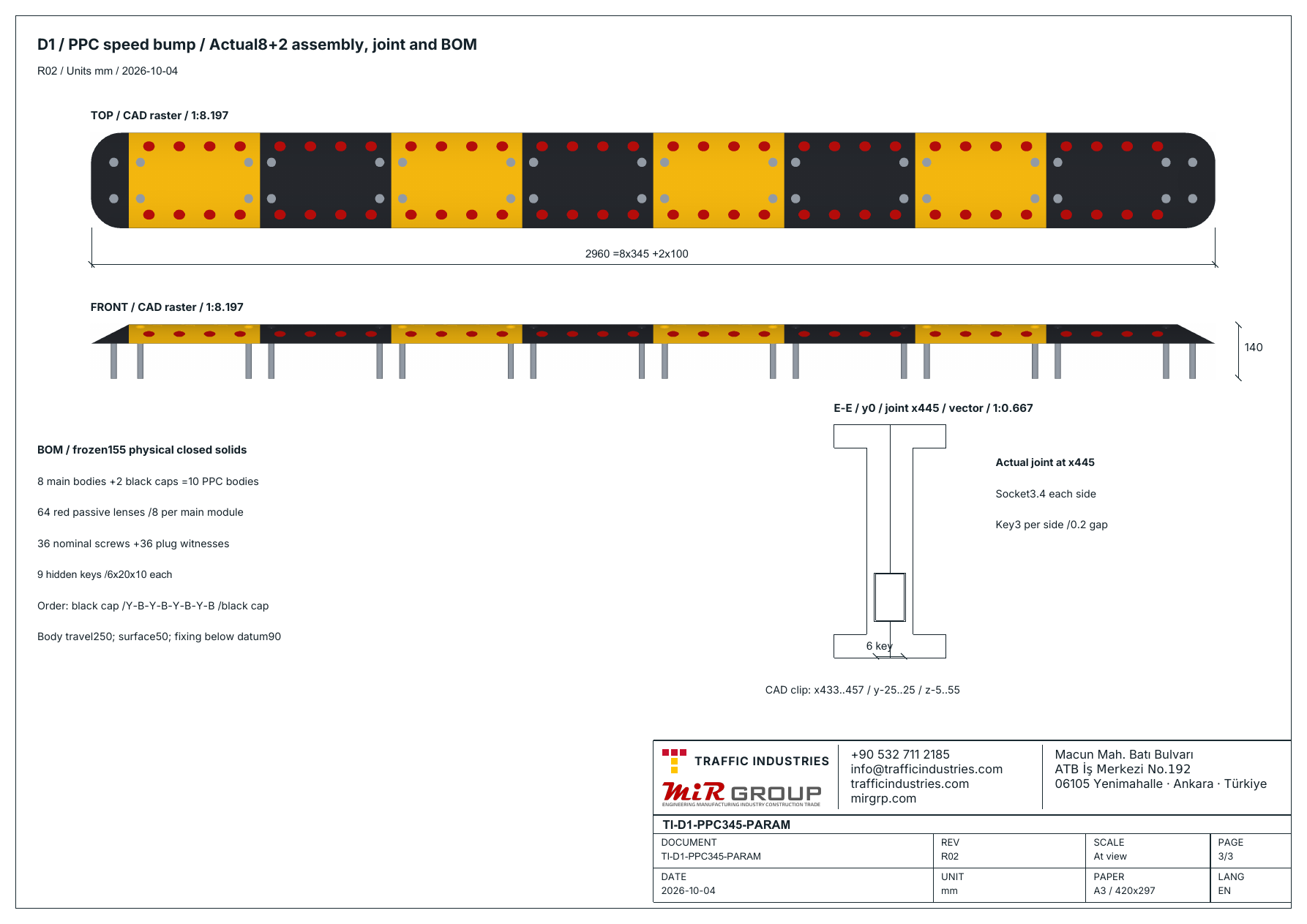

| Montagereferenz | TI-D1-PPC345-PARAM-P01 • Die nominellen Grundrissmaße der CAD-Baugruppe betragen 2960 × 250 mm. Daraus geht keine vertikale Höhe des Körpers hervor. |
|---|---|
| Geltungsbereich der Maße | Die Maße beziehen sich auf das bezeichnete herunterladbare Designmodell; Bestellmaße und Befestigungen werden in der Projektzeichnung bestätigt. |
Angaben für das Angebot
| Einsatz und Fahrzeuge | Strecke auf einem Betriebsgelände oder Parkplatz; Fahrzeugtypen und besondere Zufahrtsanforderungen |
|---|---|
| Verfügbare Breite | Gemessene Querungsbreite und vorgesehener Platz für Endkappen |
| Erforderliches Profil | Anforderungen an Höhe und Überfahrtlänge; Abmessungen des ausgewählten Modells müssen bestätigt werden |
Oberfläche und Lieferumfang
| Befestigungsfläche | Angaben zu Asphalt oder Beton, Oberflächenzustand und eventuelle Montagezeichnung |
|---|---|
| Querschnitte und Befestigungen | Anzahl der Baugruppen und Endstücke sowie Angabe, ob Befestigungsmittel mitbestellt werden |
| Anforderungen an die Dokumentation | Land, Montagefreigabe und erforderliche produktspezifische Prüfdokumentation |
Querschnitt und Fundament
Montage
Erforderliches Verfahren und Gerät
- Legen Sie Position, Fahrzeugroute und Vorwarnung anhand des freigegebenen Verkehrsplans am Standort fest; trennen Sie die Montage vom fließenden Verkehr.
- Ordnen Sie Hauptprofile und Endkappen innerhalb der verfügbaren Breite an; prüfen Sie Entwässerung und Endpositionen anhand des Montageplans.
- Befolgen Sie die Montageanweisungen für die ausgewählten Profile und Befestigungen; prüfen Sie vor der Inbetriebnahme auf Lockerung und korrekten Sitz.
Wartung und Reinigung
- Halten Sie die Überfahrtsfläche und reflektierende Elemente sauber; verwenden Sie das für das Produktmaterial angegebene Verfahren.
- Prüfen Sie Hauptabschnitte, Endstücke und Befestigungen auf Lockerung, fehlende Teile oder Risse.
- Prüfen Sie Sitz und Befestigungen nach einem Anprall oder einer Oberflächenreparatur erneut; nehmen Sie Baugruppen mit beschädigten Profilen außer Betrieb.
Einsatzbereiche
- Anfahrt auf eine Schule und einen Fußgängerüberweg. Die PPC-Bodenschwelle wird auf Zufahrten eingesetzt, auf denen die Fahrgeschwindigkeit verringert werden soll; ihre Position wird im Montageplan festgelegt.
- Parkplatz und Zufahrt zu einer Betriebsfläche. Hauptabschnitte und Endstücke bilden die modulare Baugruppe; geben Sie die verfügbare Breite in der Anfrage an.
Downloads
Downloads
- Das technische Dokument und der Spezifikationstext werden dem Angebot beigefügt.

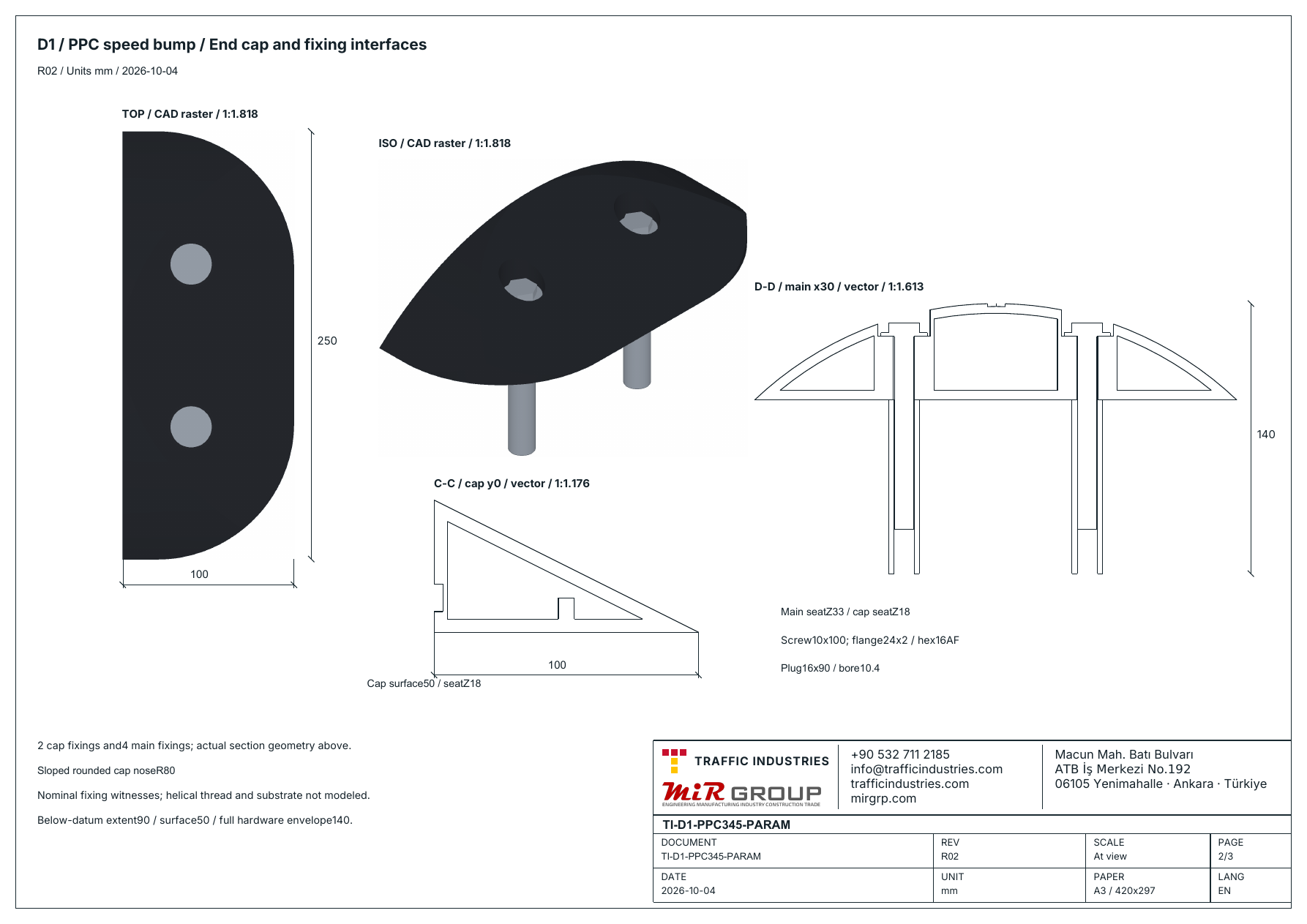

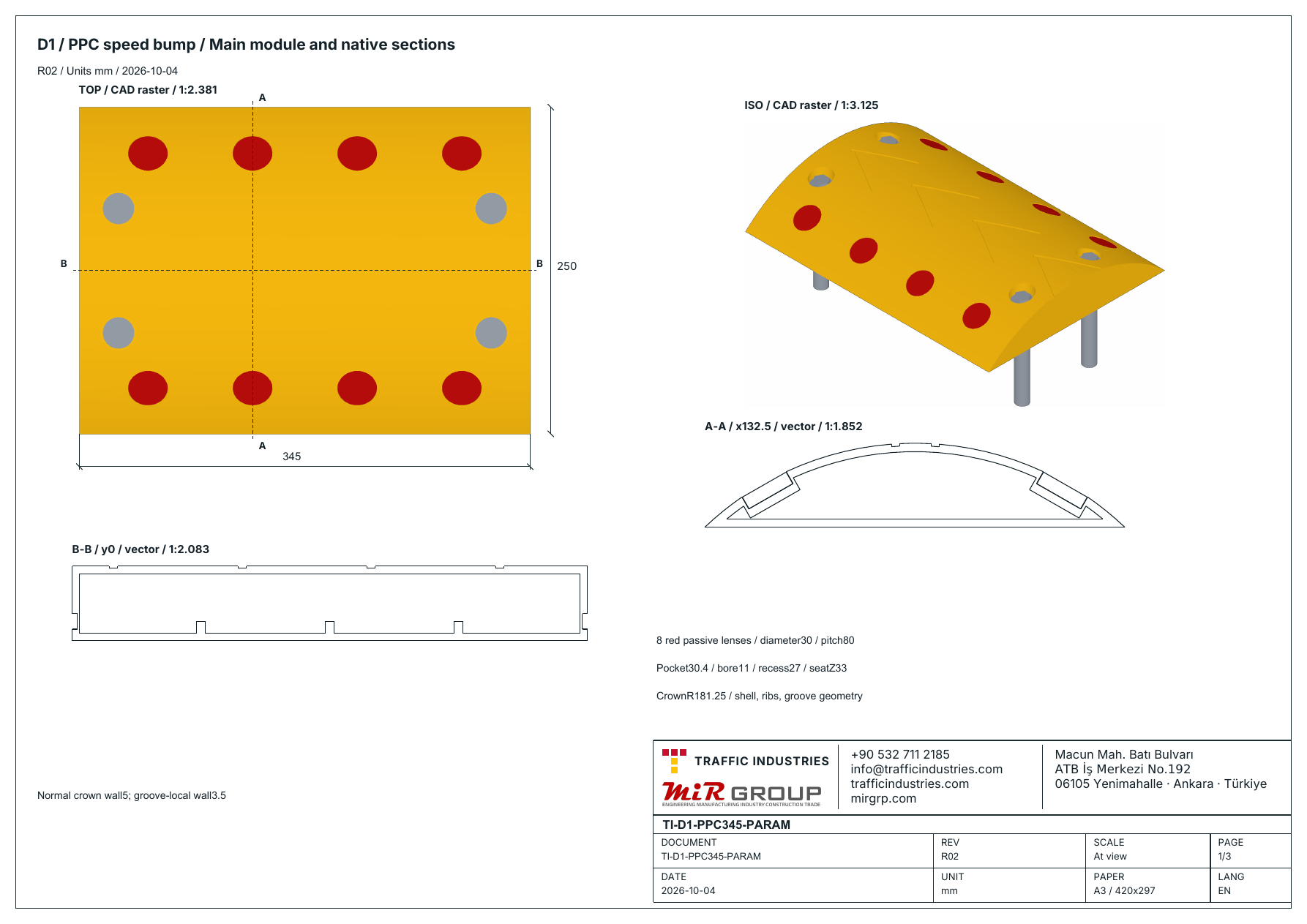

- TI-D1-PPC345-PARAM-P01 · Drei technische Zeichnungen (PDF) · 1.3 MB
- TI-D1-PPC345-PARAM-P01 · GLB · 3.3 MB
- TI-D1-PPC345-PARAM-P01 · STL · 12.1 MB
- Alle Dateien: Downloads
Technische Unterlagen und Zeichnungen bleiben in ihrer jeweiligen Originalsprache (Englisch oder Türkisch).
Die Dateien sind kostenlos und ohne Registrierung herunterladbar.
Häufige Fragen
Wie viele Hauptprofile und Endkappen werden benötigt?
Geben Sie die verfügbare Breite der Querung an. Die Mengen werden anhand der bestätigten Modellmaße und des Montageplans berechnet.
Können alle Fahrzeuge die Schwelle überfahren?
Beurteilen Sie Fahrzeugtyp, Bodenfreiheit und Belastung gemeinsam. Geben Sie besondere Anforderungen wie Gabelstaplerverkehr und Notfallzugang an.
Sind Schrauben- und Dübelgrößen festgelegt?
Befestigungen für den gewählten Querschnitt und Untergrund bestätigen. Befestigungsmaße legen weder Anziehdrehmoment noch Tragfähigkeit fest.
Wie werden Preis, Garantie und Prüfunterlagen bestätigt?
Geben Sie Breite der Baugruppe, Fahrzeuge, Oberfläche und Menge an. Preis, Mindestbestellmenge, Garantie und produktspezifische Prüfunterlagen fehlen und müssen im Angebot bestätigt werden.
