PVC-Leitkegel
Angebot anfordernNennen Sie Nennhöhe des Modells, Menge und Lieferland.

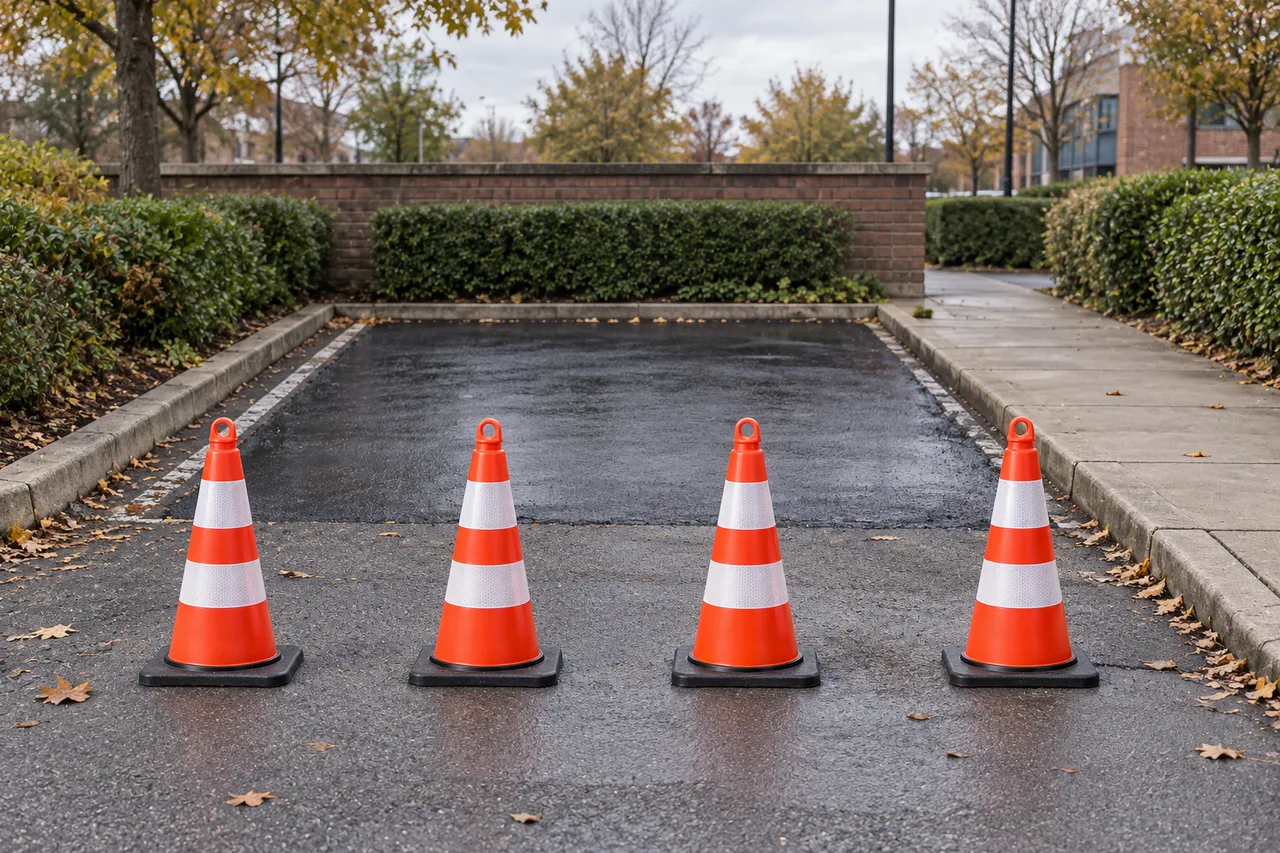

Digitale Anwendungsszenen veranschaulichen mögliche Einsatzweisen des Produkts; sie dokumentieren keine abgeschlossenen Kundenprojekte.
PVC-Verkehrskegel werden zur temporären Verkehrsführung an Baustellen und auf Betriebsflächen ausgewählt. Geben Sie in Ihrer Anfrage Straßentyp, Sichtverhältnisse und gewünschte Höhe an. Prüfen Sie vor der Bestellung die Abmessungen, den Fuß, das Material und die Unterlagen zum Reflexkragen des ausgewählten Modells.
- Kegelhöhe passend zur Straßenart auswählen
- Sockel passend zum Untergrund ausgewählt
Hauptmerkmale
- Höhe passend zum StraßentypGeben Sie die Kegelhöhe zusammen mit Straßentyp und Arbeitsplan an.

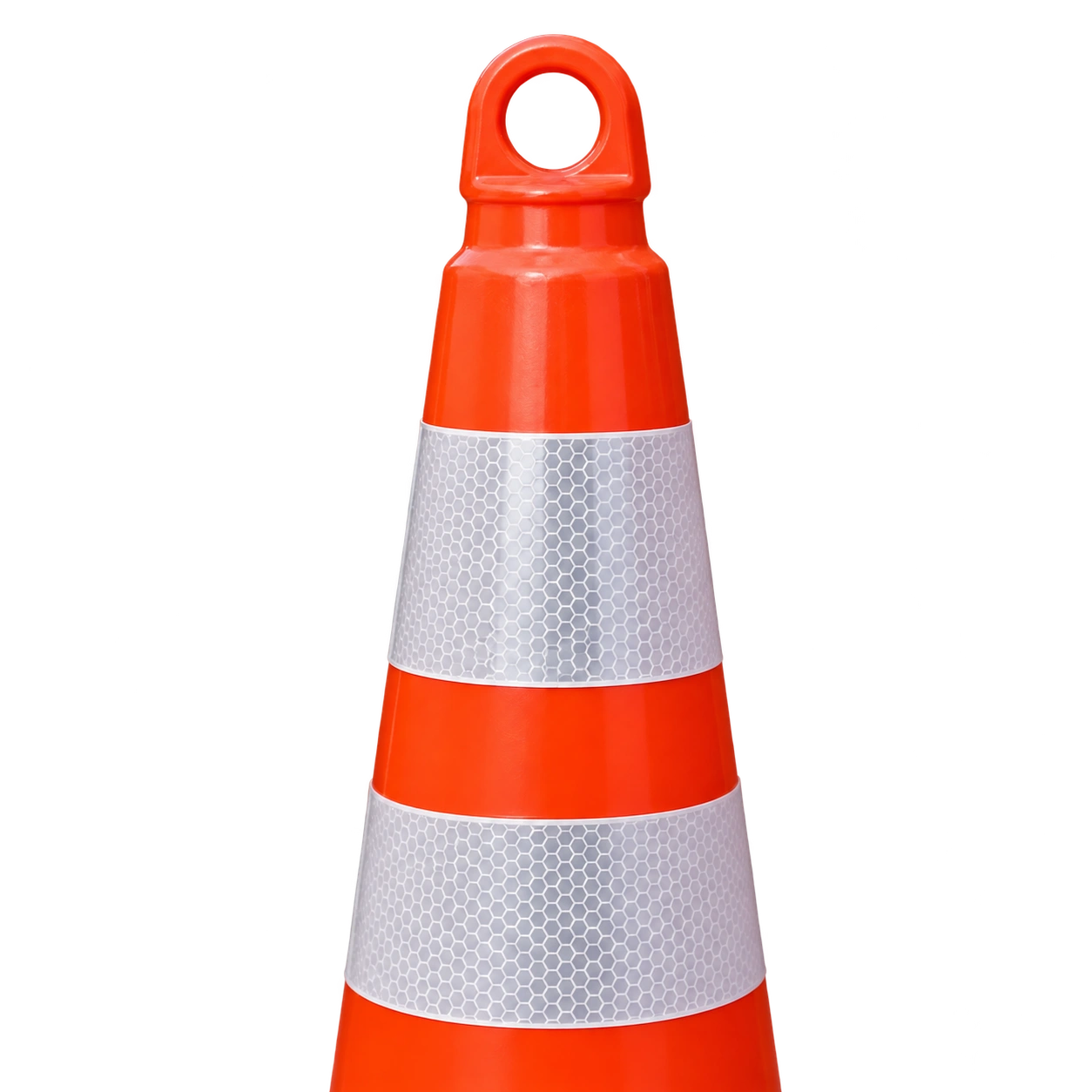

- SichtverhältnisseGeben Sie bei der Spezifikation der Ringe an, ob der Einsatz bei Tag, Nacht oder schlechter Sicht erfolgt.
- Auswahl der BasisBerücksichtigen Sie bei der Auswahl der Basis den Untergrund und die Anforderungen am Einsatzort.
- Material von Körper und FußGeben Sie einen PVC-Körper vor; bestätigen Sie das Fußmaterial im Datenblatt des ausgewählten Modells.
- Kompatibilität von Zubehör an der OberseiteBei Leuchte, Schild oder Kette sind Modell und Adapter gemeinsam zu bestätigen.
- Handhabung und StapelungGeben Sie bei der Modellauswahl Anforderungen an Tragegriffe und Ineinanderstapelbarkeit an.
Technische Zusammenfassung
Herunterladbare Designreferenz — Nennmaße
| Einzelmodell | TI-C1-PVC75-PARAM-P01 • nominelle Abmessungen eines einzelnen Exemplars 485 × 485 × 750 mm. |
|---|---|
| Ineinander gestapelte Anordnung | Die Nennhöhe der Referenz für ineinander gestapelte Exemplare beträgt 862 mm; dies ist nicht die Höhe eines einzelnen Exemplars. |
| Geltungsbereich der Maße | Die Maße beziehen sich auf das bezeichnete herunterladbare Designmodell; Bestellmaße und Befestigungen werden in der Projektzeichnung bestätigt. |
Angaben für das Angebot
| Einsatzort | Straßenarbeiten, Parkplatz oder Betriebsfläche; Land und Straßentyp |
|---|---|
| Anforderung an die Höhe | Erforderliche Leitkegelhöhe; endgültige Festlegung anhand des bestätigten Datenblatts des ausgewählten Modells |
| Anforderung an reflektierende Manschetten | Anordnung des Reflexkragens und erforderliche Leistungsdokumentation |
Anordnung und Lieferumfang
| Kegellinie | Arbeitsplan, temporäre Leitlinie und benötigte Menge |
|---|---|
| Zubehör | Anforderungen an Leuchte, Schild oder Kette; gemeinsam mit der Bestellung angeforderte Teile |
| Lieferung und Dokumentation | Lieferort, Menge und erforderliche Produktunterlagen |

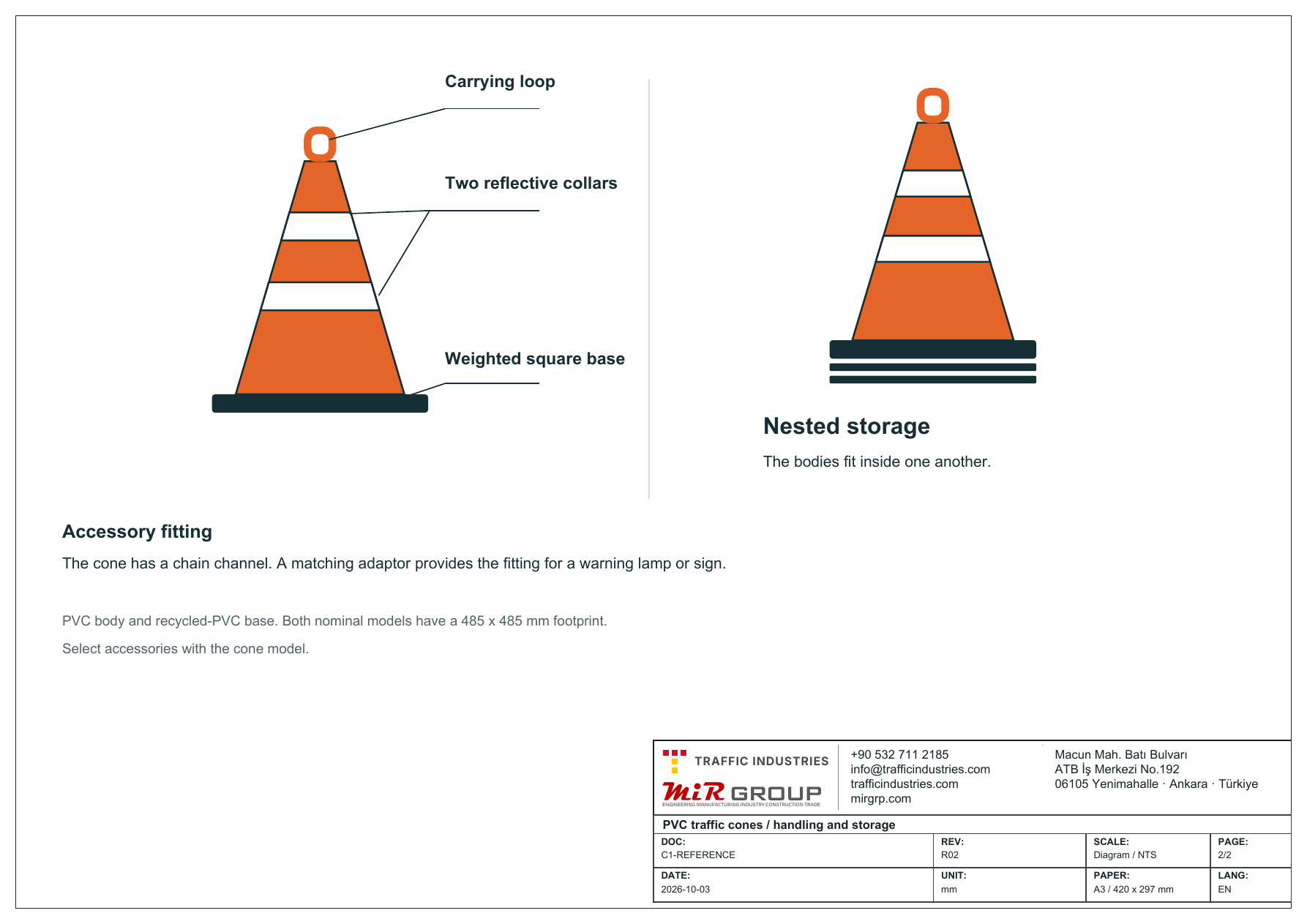

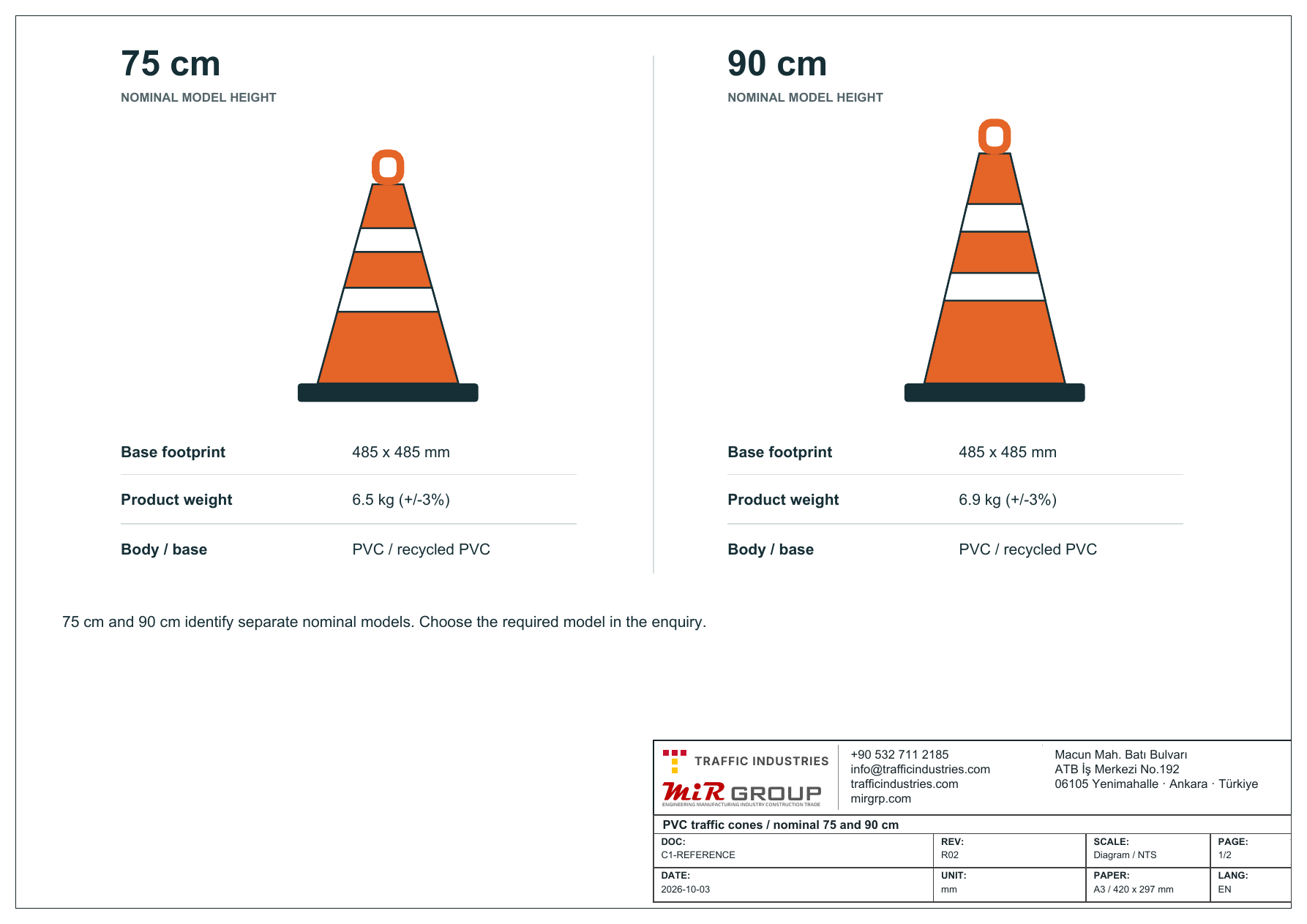

Modell- und Handhabungsdiagramme
Montage
Erforderliches Verfahren und Gerät
- Platzieren Sie die Verkehrskegel entsprechend der genehmigten temporären Verkehrsführung und passend zur gewählten Höhe.
- Körper, Fuß und reflektierende Ringe vor dem Aufstellen prüfen; sicherstellen, dass der Fuß auf dem Boden aufsitzt.
- Prüfen Sie, ob ein Aufsatzteil zum Kegel passt und ob Fahrer die fertige Linie erkennen können.
Wartung und Reinigung
- Körper und Ringe frei von Schmutz halten; die Material- und Reinigungshinweise des ausgewählten Modells beachten.
- Kegel mit gerissenem Körper, verformtem Fuß oder beschädigten Ringen außer Betrieb nehmen.
- Prüfen Sie vor der Wiederverwendung die Trageschlaufe und die Anschlüsse montierter Zubehörteile.
Einsatzbereiche
- Straßenarbeiten. Temporäre Verkehrsführung und Kennzeichnung des Arbeitsbereichs.
- Parkplätze und Betriebsgelände. Temporäre Wege und reservierte Bereiche kennzeichnen.
- Veranstaltungen und Fußgängerführung. Temporäre Wege im Veranstaltungsbereich sichtbar machen.
Downloads
Downloads
- 75 / 90 cm PVC-Verkehrskegel — Englische Produktreferenz und Diagramme (PDF) · 1.3 MB
- TI-C1-PVC75-PARAM-P01 · GLB · 305 KB
- TI-C1-PVC75-PARAM-P01 · STL · 840 KB
- TI-C1-PVC75-PARAM-P01-NESTED · GLB · 610 KB
- TI-C1-PVC75-PARAM-P01-NESTED · STL · 1.6 MB
- Alle Dateien: Downloads
Technische Unterlagen und Zeichnungen bleiben in ihrer jeweiligen Originalsprache (Englisch oder Türkisch).
Die Dateien sind kostenlos und ohne Registrierung herunterladbar.
| Variante | STEP | IFC4 | DWG | DXF | Alle | |
|---|---|---|---|---|---|---|
| TI-C1-PVC75-PARAM-P01Einzelner Leitkegel — Nennhöhe 75 cm (750 mm) | STEP | IFC4 | DWG | DXF | ZIP 3.0 MB | |
| TI-C1-PVC75-PARAM-P01-NESTEDIneinander gestapeltes Kegelpaar — Gesamtabmessung 862 mm | STEP | IFC4 | DWG | DXF | ZIP 3.0 MB |
Das vollständige Paket enthält die PDF-Zeichnung sowie STEP-, IFC4-, DWG- und DXF-Dateien.
Normenreferenz
- EN 13422:2019
EN 13422:2019 legt visuelle und physische Leistungsmerkmale sowie Prüfungen für retroreflektierende Verkehrsleitkegel und Zylinder fest. Die Konformität des ausgewählten Modells wird anhand passender Prüfberichte und Lieferunterlagen bewertet.
Häufige Fragen
Welche Kegelhöhe sollte ich auswählen?
Geben Sie Straßenart und Arbeitsplan an. Wählen Sie die Höhe entsprechend dem Einsatz und lassen Sie die Modellmaße vor der Angebotserstellung bestätigen.
Welche Unterlagen sollte ich für Reflexkragen anfordern?
Fordern Sie eine Klassifizierung und Prüfdokumentation passend zum ausgewählten Modell an. Das Aussehen des Reflexkragens allein belegt keine Leistungsfähigkeit.
Kann ich am Leitkegel eine Leuchte oder ein Schild anbringen?
Geben Sie das Zubehör zusammen mit dem Leitkegelmodell an. Bestätigen Sie die Adapterkompatibilität und die enthaltenen Teile im Angebot.
Welche Angaben soll ich für Preis und Bestellmenge senden?
Nennen Sie die gewünschte Höhe, den Standort, die Menge und den Lieferort. Preis, Mindestbestellmenge und Garantiebedingungen sind noch nicht bestätigt und müssen im Angebot geklärt werden.
