Radstopper

Angebot anfordernTeilen Sie uns Menge, Land und Befestigungsart mit — eine technische Antwort erhalten Sie noch am selben Tag.

.gallery.gal-1167007825 .main .slide { animation: none !important; } .gallery.gal-1167007825 .main .slide.s1 { opacity: 1 !important; visibility: visible !important; content-visibility: visible !important; }

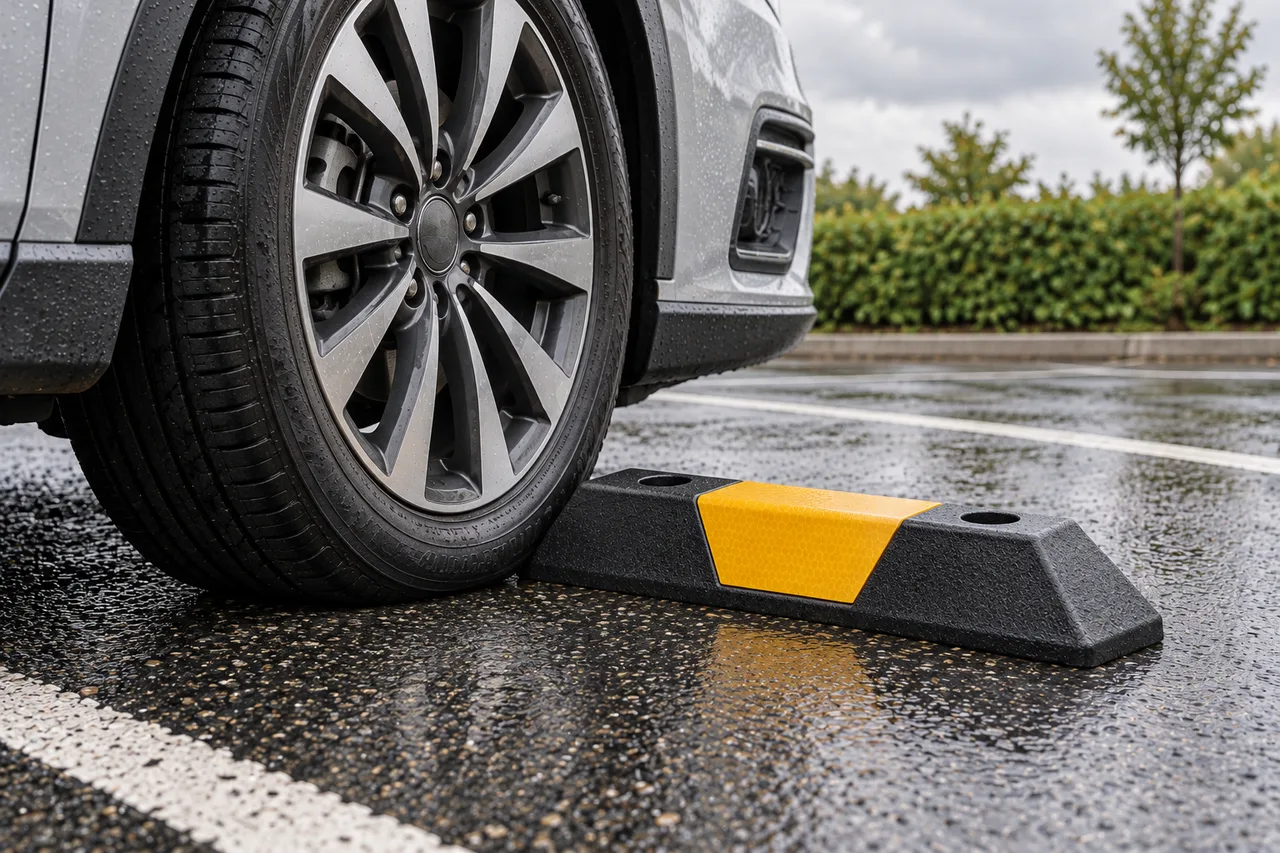

Digitale Anwendungsszenen veranschaulichen mögliche Einsatzweisen des Produkts; sie dokumentieren keine abgeschlossenen Kundenprojekte.

Ein Radstopper legt den Haltepunkt des Reifens in überdachten und offenen Parkplätzen fest. Bei der Positionierung werden Abstände zu Wänden, Säulen, Bordsteinen und Gehwegen hinter dem angehaltenen Rad berücksichtigt. Länge, Breite, Höhe, Material und Befestigungsanordnung werden gemeinsam anhand des Datenblatts des ausgewählten Modells beurteilt. Radstopper werden gemäß Lageplan auch an Ladestationen und Zufahrten zu Betriebsflächen eingesetzt.

Begrenzt den Haltepunkt des Reifens
Die Position berücksichtigt den Fahrzeugüberhang
Befestigung auf Boden und Modell abstimmen

Hauptmerkmale

Haltegrenze des StellplatzesDer Haltepunkt der Reifen wird anhand der Parkrichtung und des Fahrzeugtyps festgelegt.
FahrzeugüberhangDer Abstand zu Wand und Bordstein wird anhand des vorderen oder hinteren Überhangs berechnet.
Fußgängerdurchgang: Stimmen Sie Halteposition und Länge mit dem Fußweg neben der Parkbucht ab.
ModellauswahlLänge, Querschnitt, Material und Masse sind gemeinsam zu betrachten; gleiche Außenmaße allein kennzeichnen nicht dasselbe Produkt.
BodenbefestigungBefestigungen für Beton und Asphalt richten sich nach der Montageanleitung des gewählten Modells.

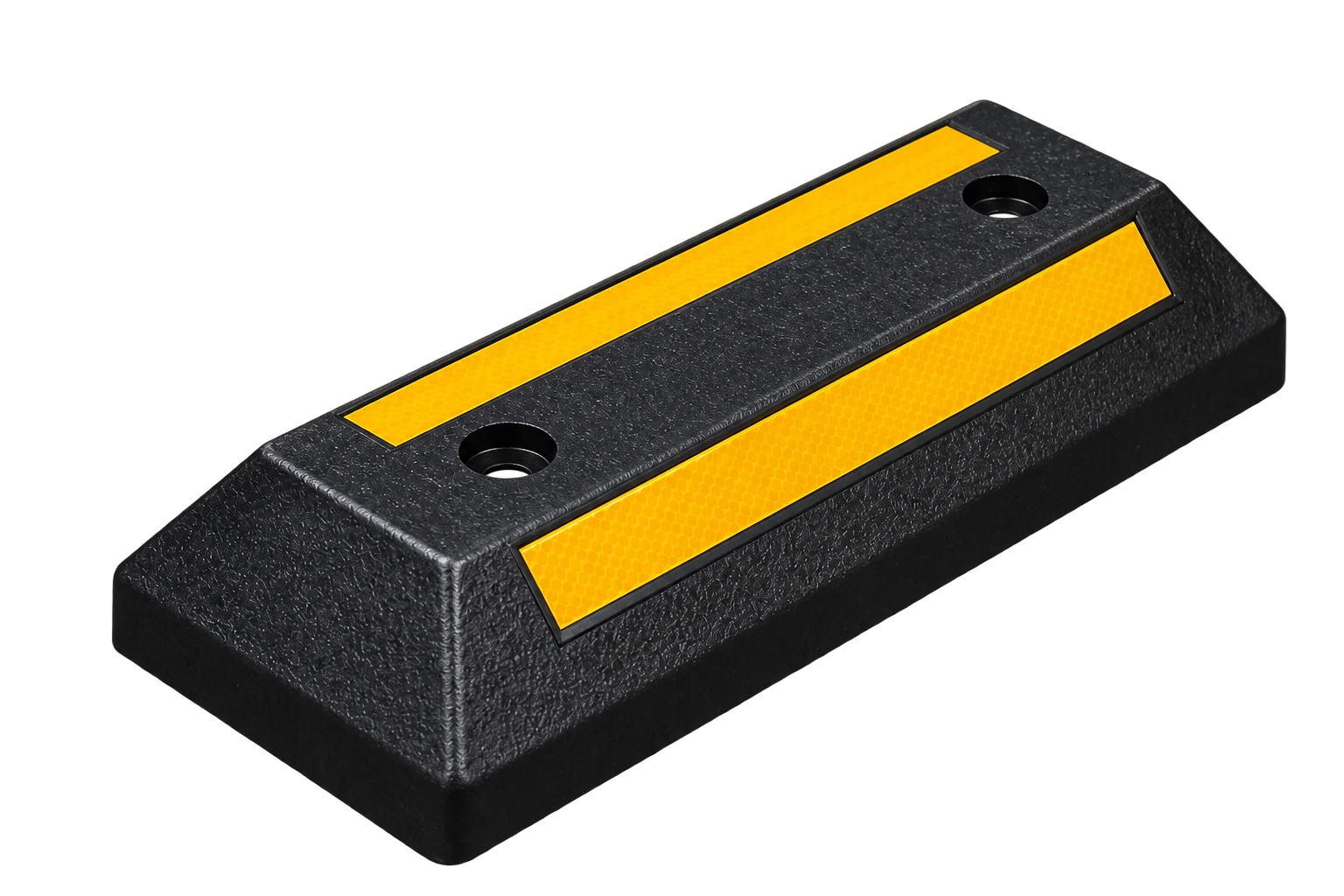

SichtflächeFalls eine reflektierende Fläche erforderlich ist, Folientyp und optische Unterlagen für das ausgewählte Produkt bestätigen.

Technische Zusammenfassung

Herunterladbare Designreferenz — Nennmaße

Modellreferenz	TI-E1-WS900-P01 • nominelle Körpermaße 900 × 150 × 100 mm
Befestigungsbohrungen	2 × Ø14 mm Bohrungen; Achsabstand in Längsrichtung 580 mm, Abstand zu jedem Ende 160 mm.
Geltungsbereich der Maße	Die Maße beziehen sich auf das bezeichnete herunterladbare Designmodell; Bestellmaße und Befestigungen werden in der Projektzeichnung bestätigt.

Modellinformationen

Außenmaße	Länge × Breite × Höhe werden anhand des Datenblatts des ausgewählten Modells bestätigt.
Material und Masse	Materialgüte und Masse werden gemeinsam für dasselbe Modell bestätigt.
Folienoberfläche	Farbe, Folienart und optische Anforderungen werden für die Bestellung festgelegt.

Anordnung und Befestigungen

Parkausrichtung und Abstände	Front- und Hecküberstand, Wand oder Bordstein und Gehweg werden gemeinsam im Lageplan beurteilt.
Anordnung von Bohrungen und Ankern	Anzahl und Anordnung der Bohrungen anhand des Datenblatts bestätigen; Verankerungen und Anziehinformationen der Montageanleitung entnehmen.
Lieferumfang	Befestigungsarten und deren Aufnahme in den Lieferumfang werden im Angebot separat bestätigt.

Montage

Erforderliches Verfahren und Gerät

Anordnung: Legen Sie die Halteposition im Projektplan unter Berücksichtigung von Fahrzeugüberstand, Hindernissen in der Umgebung und Fußgängerpassage fest.
Boden und Anker: Prüfen Sie Lochanordnung, Bodenart, Anker, Einbindetiefe und Anzugsangaben anhand der Anweisungen zum ausgewählten Produkt.
Abschlussprüfung: Prüfen Sie den Sitz der Basis und die Befestigungen; bestätigen Sie, dass die Abstände für Fahrzeuge und Fußgänger dem Lageplan entsprechen.

Wartung und Reinigung

Körper und Befestigungen: Prüfen Sie auf Risse, bleibende Verformungen und Lockerung; legen Sie Wartungsintervalle anhand der Standortbedingungen und Produktanweisungen fest.
Folienflächen: Falls vorhanden, Ablösungen oder Schäden der Folie dokumentieren; Reinigung gemäß den Anweisungen des Herstellers des jeweiligen Körpers und der Folie durchführen.
Nach einem Anprall: Beurteilen Sie Korpus, Befestigungen und Untergrund gemeinsam; richten Sie Reparatur- oder Austauschentscheidungen nach den Prüfergebnissen.

Einsatzbereiche

Überdachter Parkplatz. Die Position des Radstoppers wird anhand des Fahrzeugüberhangs und des Abstands zu Säulen und Wänden berechnet.
Offener Parkplatz. Radstopper legen gemeinsam mit dem Fußgängerweg die Haltegrenzen der Stellplätze fest.
Ladestation. Die Position des Radstoppers wird zusammen mit dem Ladeanschluss und dem Fußgängerzugang beurteilt.
Zufahrt zu einer Betriebsfläche. Radstopper werden im Lageplan passend zu Fahrzeugtyp und Zufahrtsabstand positioniert.

Bestellung, Dokumente und Versand

Bestellung

Mindestbestellmenge: Es gibt keine Mindestbestellmenge. Gemischte Ladungen sind möglich; eine Palette oder ein Container muss nicht mit einem einzigen Artikel gefüllt werden.
Verpackung: Exportverpackung: eingeschweißte Paletten oder Kartons; Palettengröße und Bruttogewicht sind auf der Packliste angegeben.
Container: Die Stückzahl für 40'HQ hängt von der gewählten Höhe und Variante ab; im Angebot wird sie zusammen mit Paletten- und Containerzahl angegeben.
Lieferzeit: Richtet sich nach der Bestellmenge; das Angebot nennt die Frist in Tagen, der Versandplan wird bei Auftragsbestätigung festgelegt.
Herkunft: Für jeden Artikel schriftlich im Angebot angegeben.
Lieferbedingungen: FOB · CFR · CIF · DAP

Versand

Palette. Palettenmaß 109 × 135 × 115 cm · Der Ankersatz wird zusammen mit dem Produkt versandt · Bei Gummiausführungen begrenzt das Gewicht die Containerladung · Für lange Ausführungen wird der Palettenplan an die Produktlänge angepasst
40'HQ. Berechnung für 40'HQ-Container

Downloads

Technische Unterlagen und Zeichnungen bleiben in ihrer jeweiligen Originalsprache (Englisch oder Türkisch).

Die Dateien sind kostenlos und ohne Registrierung herunterladbar.

CAD- und BIM-Dateien
Variante	PDF	STEP	IFC4	DWG	DXF	Alle
TI-E1-WS900-P01Konstruktionsreferenz	PDF	STEP	IFC4	DWG	DXF	ZIP 2.4 MB

Das vollständige Paket enthält die PDF-Zeichnung sowie STEP-, IFC4-, DWG- und DXF-Dateien.

Normenreferenz

Für Radstopper gibt es keine harmonisierte Produktnorm. Vier Fragen treten an ihre Stelle. Besteht das Körpermaterial aus Vollgummi oder einem Recyclinggemisch? Welche Höhe und Tiefe stoppen den Reifen, ohne die vordere Unterbodenverkleidung zu berühren?

Welche Befestigung eignet sich für den Untergrund — Dübel in Asphalt, Anker in Beton? Und welche Klasse hat der Reflexstreifen? Die Dauerhaftigkeit wird durch die Wahl des passenden Dübels bestimmt, nicht durch eine Norm.

Die Anordnung der Radstopper wird gemäß Projektspezifikation erstellt. Maße, Material, Masse, Befestigungen und Lieferumfang werden für das ausgewählte Modell bestätigt; erforderliche Prüf- und Konformitätsunterlagen sind anhand der Produktidentität zu bewerten.

Häufige Fragen

Lässt sich ein Radstopper allein anhand seiner Länge bestimmen?

Nein. Auch Breite, Höhe, Material, Masse und Befestigungsart bestimmen das Modell. Gleiche Außenmaße können unterschiedlichen Materialien und Massen entsprechen.

Wie wird ein Radstopper im Verhältnis zu einer Wand positioniert?

Die Anordnung wird unter Berücksichtigung des vorderen oder hinteren Fahrzeugüberhangs und des Fußgängerdurchgangs bewertet. Ein einheitlicher Wandabstand ist nicht für alle Fahrzeuge festgelegt.

Wird dieselbe Befestigung in Beton und Asphalt verwendet?

Die Befestigung richtet sich nach dem Untergrund und der Montageanleitung des ausgewählten Modells; aus dem Produktnamen ergeben sich weder Ankertyp noch Lieferumfang des Befestigungssatzes.

Welche Angaben werden in einem Angebot für Radstopper bestätigt?

Maße, Material, Masse, Befestigungsanordnung und Lieferumfang gemeinsam für das ausgewählte Modell bestätigen. Erforderliche Prüfunterlagen müssen sich auf dasselbe Modell beziehen.
