Taktiles Bodenleitsystem und rutschhemmende Oberfläche

Angebot anfordernTeilen Sie uns Menge, Land und Befestigungsart mit — eine technische Antwort erhalten Sie noch am selben Tag.

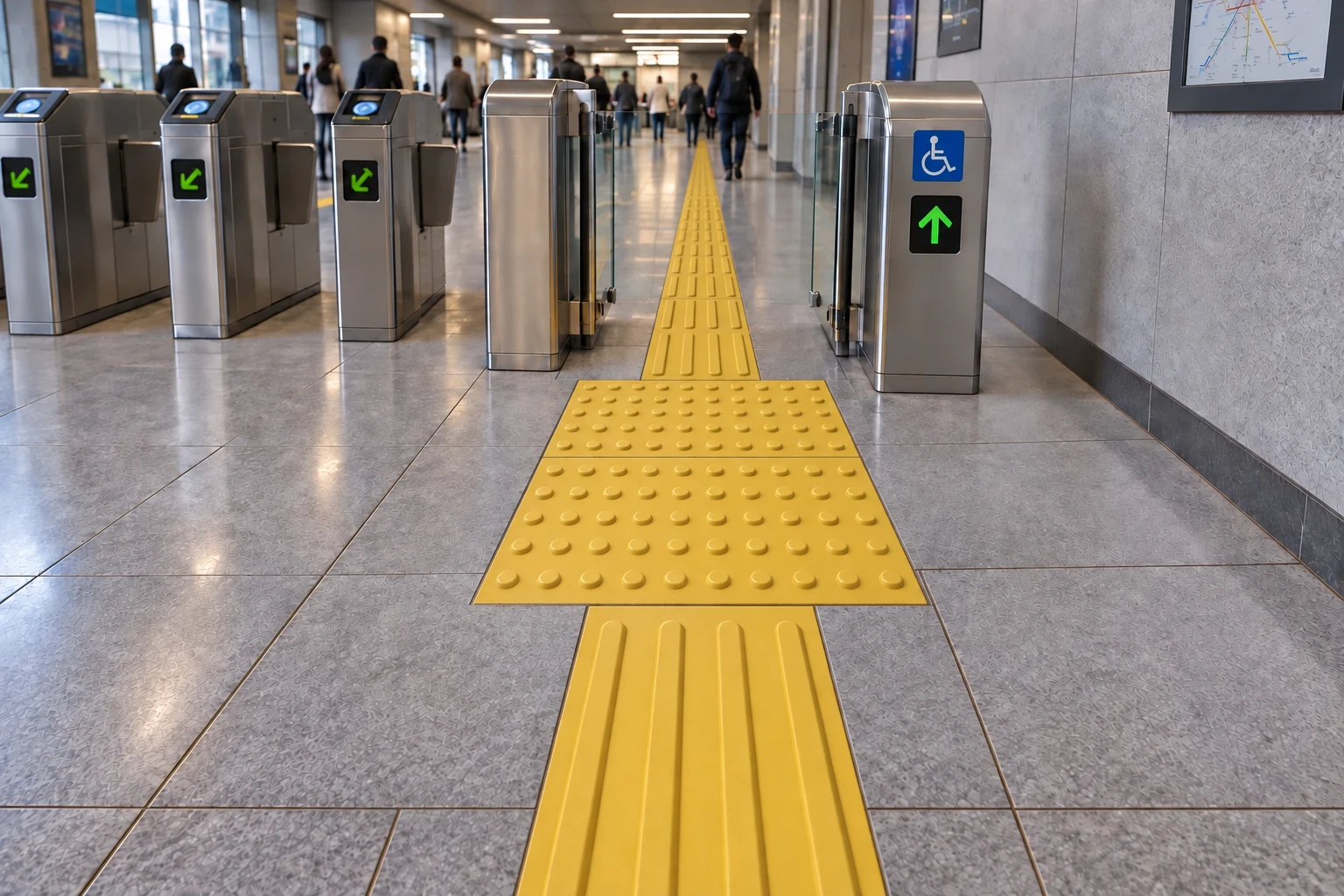

Digitale Anwendungsszenen veranschaulichen mögliche Einsatzweisen des Produkts; sie dokumentieren keine abgeschlossenen Kundenprojekte.

Taktile Leitelemente vermitteln Bodeninformationen, die blinde Fußgänger mit der Fußsohle und dem Langstock wahrnehmen können. Die Funktion von Noppen- und Rippenmustern richtet sich nach dem Einsatzzweck, der Orientierung und dem Barrierefreiheitskonzept des Projektlandes. Taktile Flächen werden anhand eines Lageplans für abgesenkte Bordsteine, Treppenanfänge, Bahnsteige und Gebäudeeingänge bewertet. Profilmaße, Leuchtdichtekontrast zum Boden und Rutschhemmung werden für das gewählte Produkt separat bestätigt.

  • Mit Fuß und Langstock ertastbare Oberfläche
  • Muster richtet sich nach dem länderspezifischen Anordnungskonzept
  • Kontrast und Rutschhemmung werden separat bewertet

Hauptmerkmale

  • PunktstrukturDas Warnfeld wird entsprechend dem Einsatz und dem Barrierefreiheitskonzept des Landes angeordnet.
  • Gerippte OberflächeDie Bedeutung eines gerippten Musters hängt von seiner Ausrichtung und den Vorgaben des jeweiligen Landes ab; nicht jede gerippte Oberfläche dient als Leitsystem.
  • Wahrnehmung mit Fuß und Stock: Das Relief vermittelt die über den Boden wahrnehmbare Information; bestätigen Sie die Profilmaße für das ausgewählte Produkt.
  • Kontrast zum UntergrundBeurteilen Sie den Leuchtdichtekontrast zum umgebenden Untergrund; eine Farbbezeichnung allein reicht nicht aus.
  • Auswahl nach AnwendungsfallStimmen Sie Platte, vorhandenen Untergrund, Feuchtigkeitsbedingungen und Befestigungsart gemeinsam aufeinander ab.
  • Getrennte Leistungsmerkmale: Bestätigen Sie Profilmaße, Kontrast und Rutschhemmung jeweils anhand der zugehörigen Messungen oder Berichte.

Technische Zusammenfassung

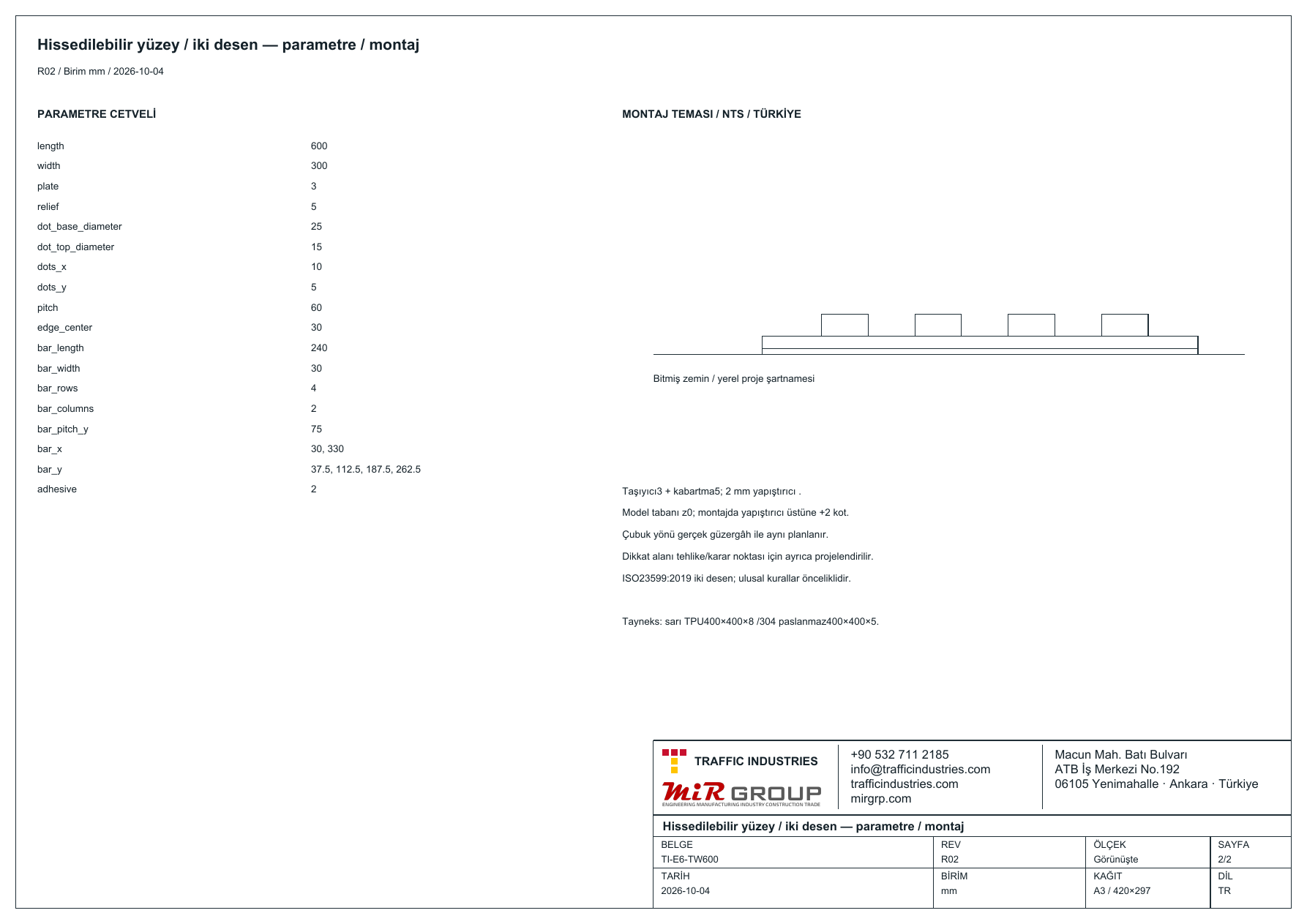

Herunterladbare Designreferenz — Nennmaße

PlattenmaßeBeide Referenzmodelle: Platte 600 × 300 × 3 mm mit 5 mm hohen Erhebungen; Gesamthöhe 8 mm.
AufmerksamkeitsmusterTI-E6-TW600-P01-ATTENTION: 50 erhabene Kegelstumpfnoppen in einer Anordnung von 10 × 5.
LeitmusterTI-E6-TW600-P01-GUIDING: 8 erhabene kapselartige Rippen in einer Anordnung von 2 × 4; jede Rippe misst 240 × 30 × 5 mm.
Geltungsbereich der MaßeDie Maße beziehen sich auf das bezeichnete herunterladbare Designmodell; Bestellmaße und Befestigungen werden in der Projektzeichnung bestätigt.

Produkt und Muster

Funktion des MustersNoppen- oder Rippenmuster werden je nach Standort und Ausrichtung gemäß dem Barrierefreiheitskonzept des Landes ausgewählt.
Maße von Platte und ProfilPlattenmaße, Dicke, Reliefhöhe und Abstand der Elemente anhand des Datenblatts des ausgewählten Modells bestätigen.
MaterialMaterialqualität und Verlegeverfahren werden für das ausgewählte Produkt gemeinsam bestätigt.

Untergrund und Einsatz

AnordnungPosition, Abstand, Warnfeld und Wegrichtung sind im Barrierefreiheitskonzept festgelegt.
BefestigungBoden, Feuchtigkeitsbedingungen, Oberflächenvorbereitung, Befestigungsart und Zeitpunkt der Wiederfreigabe werden auf die Produktanweisungen abgestimmt.
Kontrast und RutschhemmungDer Helligkeitsunterschied zum Untergrund und die Rutschhemmung werden mit getrennten Messungen oder Berichten beurteilt.

Querschnitt und Fundament

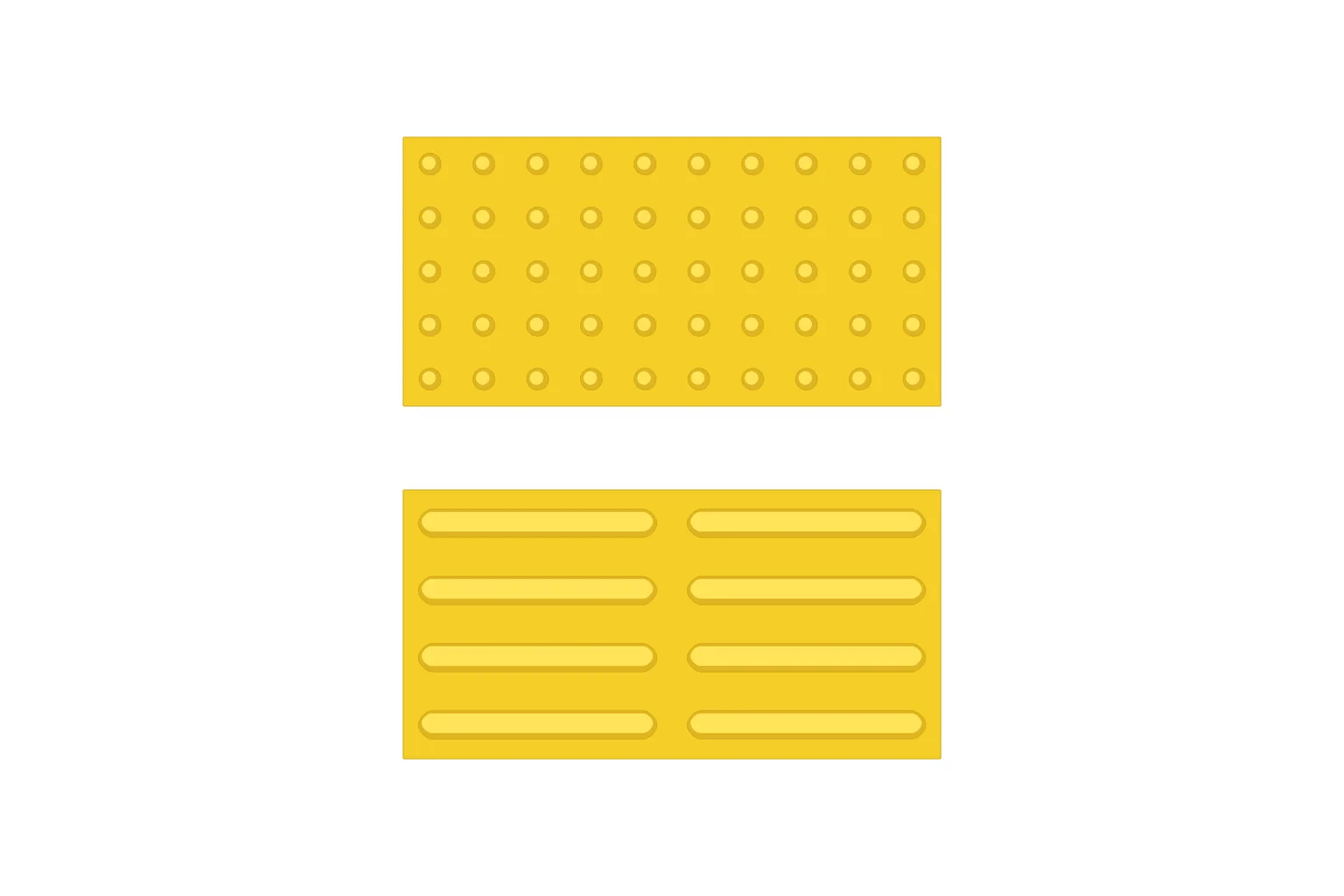

Zwei vollständige taktile Platten: 50 Noppen und 8 Rippen.
Draufsicht auf zwei vollständige Platten: 50 Noppen auf der Punktplatte und 8 Rippen auf der gerippten Platte.

Montage

Erforderliches Verfahren und Gerät

  • Muster und Anordnung: Muster, Ausrichtung und Standort gemäß dem Barrierefreiheitskonzept des Landes festlegen; die Montagelinie vor Ort markieren.
  • Untergrund und Befestigungen: Stimmen Sie Plattenmaterial, Untergrund und Feuchtigkeitsbedingungen auf die Produktanweisungen ab. Lassen Sie bei Verklebungen die Oberflächenvorbereitung und die Zeit bis zur Wiederfreigabe den Klebstoffanweisungen entnehmen.
  • Abschlussprüfung: Prüfen Sie Profil, Befestigungen, Rutschhemmung und Kontrast jeweils anhand der erforderlichen Messwerte oder Berichte; gleichen Sie die Anordnung mit dem Barrierefreiheitskonzept ab.

Wartung und Reinigung

  • Relief und angrenzender Untergrund: Überwachen Sie Verschleiß und Schäden; berücksichtigen Sie den Austausch in der Wartungsplanung des Standorts.
  • Befestigungen und Kanten: Prüfen Sie die Befestigung, wenn sich Teile gelöst haben oder Kanten abstehen; legen Sie Reparaturen anhand des tatsächlichen Materials und der Befestigungsanweisungen fest.
  • Reinigung und Prüfung: Die Reinigungsanweisungen des jeweiligen Materialherstellers beachten; nach der Wartung Relief, Kontrast und Rutschhemmung prüfen.

Einsatzbereiche

  • Fußgängerüberweg. Das taktile Warnfeld und seine Position am abgesenkten Bordstein richten sich nach dem länderspezifischen Überwegkonzept.
  • Treppenanfang. Muster, Ausrichtung und Abstand zur Stufenkante richten sich nach dem geltenden Barrierefreiheitskonzept für Treppen.
  • Bahnsteig und Haltepunkt. Das taktile Warnfeld richtet sich nach dem Lageplanschema für Bahnsteig und Haltepunkt.
  • Gebäudeeingang und Terminal. Die taktile Leitlinie verbindet Eingänge und Servicepunkte gemäß dem Barrierefreiheitskonzept.

Bestellung, Dokumente und Versand

Bestellung

Mindestbestellmenge
Es gibt keine Mindestbestellmenge. Gemischte Ladungen sind möglich; eine Palette oder ein Container muss nicht mit einem einzigen Artikel gefüllt werden.
Verpackung
Exportverpackung: eingeschweißte Paletten oder Kartons; Palettengröße und Bruttogewicht sind auf der Packliste angegeben.
Container
Die Stückzahl für 40'HQ hängt von der gewählten Höhe und Variante ab; im Angebot wird sie zusammen mit Paletten- und Containerzahl angegeben.
Lieferzeit
Richtet sich nach der Bestellmenge; das Angebot nennt die Frist in Tagen, der Versandplan wird bei Auftragsbestätigung festgelegt.
Herkunft
Für jeden Artikel schriftlich im Angebot angegeben.
Lieferbedingungen
FOB · CFR · CIF · DAP

Versand

  • Palette. Geben Sie im Angebot Verpackung und Lieferumfang für das gewählte Platten- oder Einzelindikatorensystem für taktile Bodenindikatoren an; Überprüfen Sie vor der Bestellung die Klebstoffkompatibilität und die Farb-/Musterkombinationen.
  • 40'HQ. Berechnung für 40'HQ-Container

Downloads

Technische Unterlagen und Zeichnungen bleiben in ihrer jeweiligen Originalsprache (Englisch oder Türkisch).

Die Dateien sind kostenlos und ohne Registrierung herunterladbar.

CAD- und BIM-Dateien
VariantePDFSTEPIFC4DWGDXFAlle
TI-E6-TW600-P01-ATTENTIONKonstruktionsreferenzPDFSTEPIFC4DWGDXFZIP 4.4 MB
TI-E6-TW600-P01-GUIDINGKonstruktionsreferenzPDFSTEPIFC4DWGDXFZIP 5.1 MB

Das vollständige Paket enthält die PDF-Zeichnung sowie STEP-, IFC4-, DWG- und DXF-Dateien.

Normenreferenz

ISO 23599 enthält Produktspezifikationen und Empfehlungen zur Verlegung taktiler Bodenindikatoren für blinde oder sehbehinderte Menschen. Die Norm unterscheidet ein Aufmerksamkeitsmuster und ein Leitmuster.

Die Anordnung richtet sich nach den geltenden nationalen Vorschriften zur Barrierefreiheit und den Fußwegen am Standort; die Norm ersetzt nationale Anforderungen nicht.

Muster und Anordnung werden auf die Barrierefreiheitsanforderungen des Projektlandes abgestimmt. Profil, Kontrast und Unterlagen zur Rutschhemmung werden für das ausgewählte Produkt separat bewertet; ein Produktbericht ersetzt den Lageplan nicht.
