Verkehrsleitbarrieren

Hauptmerkmale

Temporäre AbgrenzungDient zur Kennzeichnung von Arbeitsbereichsgrenzen und temporären Routen.
Kompatibilität der VerbindungenStimmen Sie die Verbindungen entlang der Absperrung auf die Endbauteile des ausgewählten Barrierenmodells ab.
Auswahl der BefüllungWählen Sie bei einem befüllbaren Modell Füllmaterial und Menge gemäß den Produktanweisungen aus.
Sichtbarkeit bei NachtReflektierende Ausrüstung und alle gemäß Lageplan erforderlichen Warnleuchten angeben.
Transport und erneute AufstellungPlanen Sie Transport, Entleerung und Wiederbefüllung passend zum ausgewählten Modell.
Enden der Barriere und EingängeLegen Sie Barriereenden, Zugangsöffnungen und Eingänge zum Arbeitsbereich im Lageplan fest.

Technische Zusammenfassung

Für das Angebot benötigte Auswahlangaben

Erforderliche Funktion	Temporäre Verkehrsführung oder Abgrenzung oder eine dokumentierte Anforderung an ein Fahrzeug-Rückhaltesystem.
Längen- und Körpermaße	Streckenlänge, Kurven sowie zulässige Körperbreite und -höhe.
Befüllen und Entleeren	Füllart und -menge für das gewählte Modell sowie Frostbedingungen am Standort.
Endverbindung	Kompatibilität mit vorhandenen Einheiten, Verbindungsteilen und Anforderungen an das Barriereende.
Reflektierende Ausstattung	Anforderungen an die Folie, sichtbare Seiten und gegebenenfalls kompatible Warneinrichtungen.
Einsatzort und Land	Zielland, Montagefläche und Wind- oder Stabilitätsbewertung.

Montage

Erforderliches Verfahren und Gerät

Ordnen Sie den Verlauf der Barriere, die Warnhinweise bei der Anfahrt und die Zugangsöffnungen entsprechend dem genehmigten temporären Verkehrsplan an.
Körper, Endverbindungen sowie Füll- oder Ablasskomponenten prüfen; die Strecke gemäß den Anweisungen des gewählten Modells zusammenbauen.
Bei einem Modell, das befüllt werden muss, die Material- und Mengenangaben des Herstellers beachten; vor dem Einsatz die Stabilität der Absperrreihe und die Warnvorrichtungen prüfen.

Wartung und Reinigung

Körper sowie Füll- oder Ablassbereich auf Risse, Verformung und Undichtigkeit prüfen; beschädigte Abschnitte technisch beurteilen lassen.
Prüfen Sie die ausgewählten Endverbindungen auf Lockerung und Verschleiß; stimmen Sie Ersatzteile auf das vorhandene Barrierenmodell ab.
Reinigen Sie Korpus und Reflektorfläche gemäß den geeigneten Produktanweisungen; überwachen Sie Füllstandsverlust, Entleerung und Frostbedingungen entsprechend den Vorgaben für das jeweilige Modell.

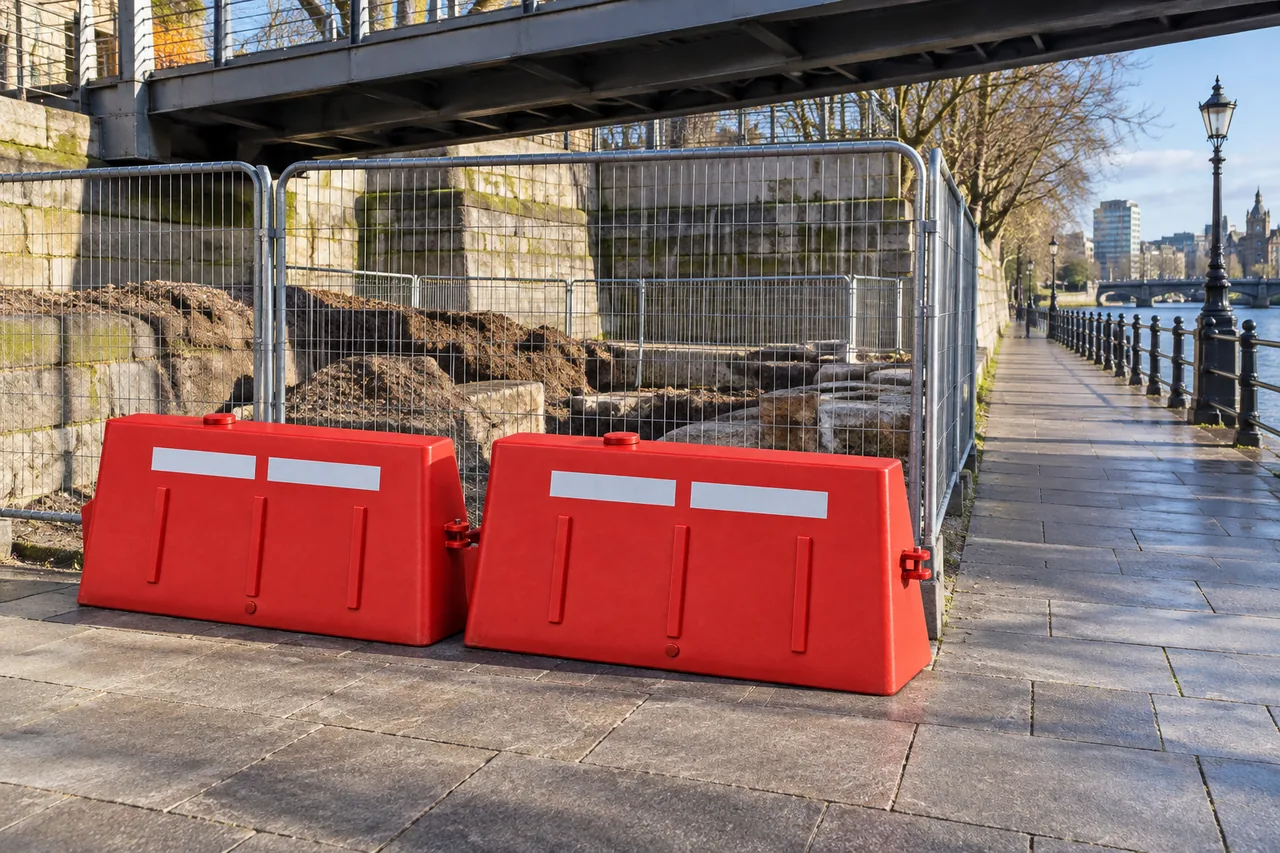

Einsatzbereiche

Autobahnwartung. Trennt die gesperrte Fahrspur und schirmt den Arbeitsbereich physisch vom Verkehr ab.
Veranstaltungen und Menschenansammlungen. Dienen zur Lenkung des Fußgängerstroms; Befüllung und Montage richten sich nach der Anleitung des ausgewählten Modells.
Parkplatz und Grundstückszufahrt. Ermöglicht temporäre Sperrungen und Umleitungen ohne dauerhaftes Bauwerk.
Standortgrenze. Grenzt Aushub- und Lagerbereiche ab; bestätigen Sie die Kompatibilität der Warnleuchte und die Befestigung für das ausgewählte Modell.
Parkplatzsperrung. Sperrt an einem Veranstaltungs- oder Wartungstag einen ganzen Bereich mit einer Reihe ab.
Temporärer Fußweg. Kennzeichnet einen ausgewiesenen provisorischen Fußweg bei Sperrung des Gehwegs; es definiert den Weg, schützt jedoch nicht vor Fahrzeuganprall.

Bestellung, Dokumente und Versand

Bestellung

Mindestbestellmenge: Es gibt keine Mindestbestellmenge. Gemischte Ladungen sind möglich; eine Palette oder ein Container muss nicht mit einem einzigen Artikel gefüllt werden.
Verpackung: Exportverpackung: eingeschweißte Paletten oder Kartons; Palettengröße und Bruttogewicht sind auf der Packliste angegeben.
Container: Die Versandplanung richtet sich nach den Verpackungsmaßen und dem Gesamtgewicht des ausgewählten Modells sowie nach dem Beladeplan des Containers.
Lieferzeit: Richtet sich nach der Bestellmenge; das Angebot nennt die Frist in Tagen, der Versandplan wird bei Auftragsbestätigung festgelegt.
Herkunft: Für jeden Artikel schriftlich im Angebot angegeben.
Lieferbedingungen: FOB · CFR · CIF · DAP

Versand

Palette. Bestätigen Sie für das gewählte Modell, ob es leer oder gefüllt versandt wird, wie es gestapelt wird und wie die Verbindungsteile verpackt werden. Geben Sie im Angebot den Containerplan für dieses Modell und die Bestellmenge an.
40'HQ. Berechnung für 40'HQ-Container

Downloads

Technisches Dokument (PDF)
Spezifikationstext (PDF)

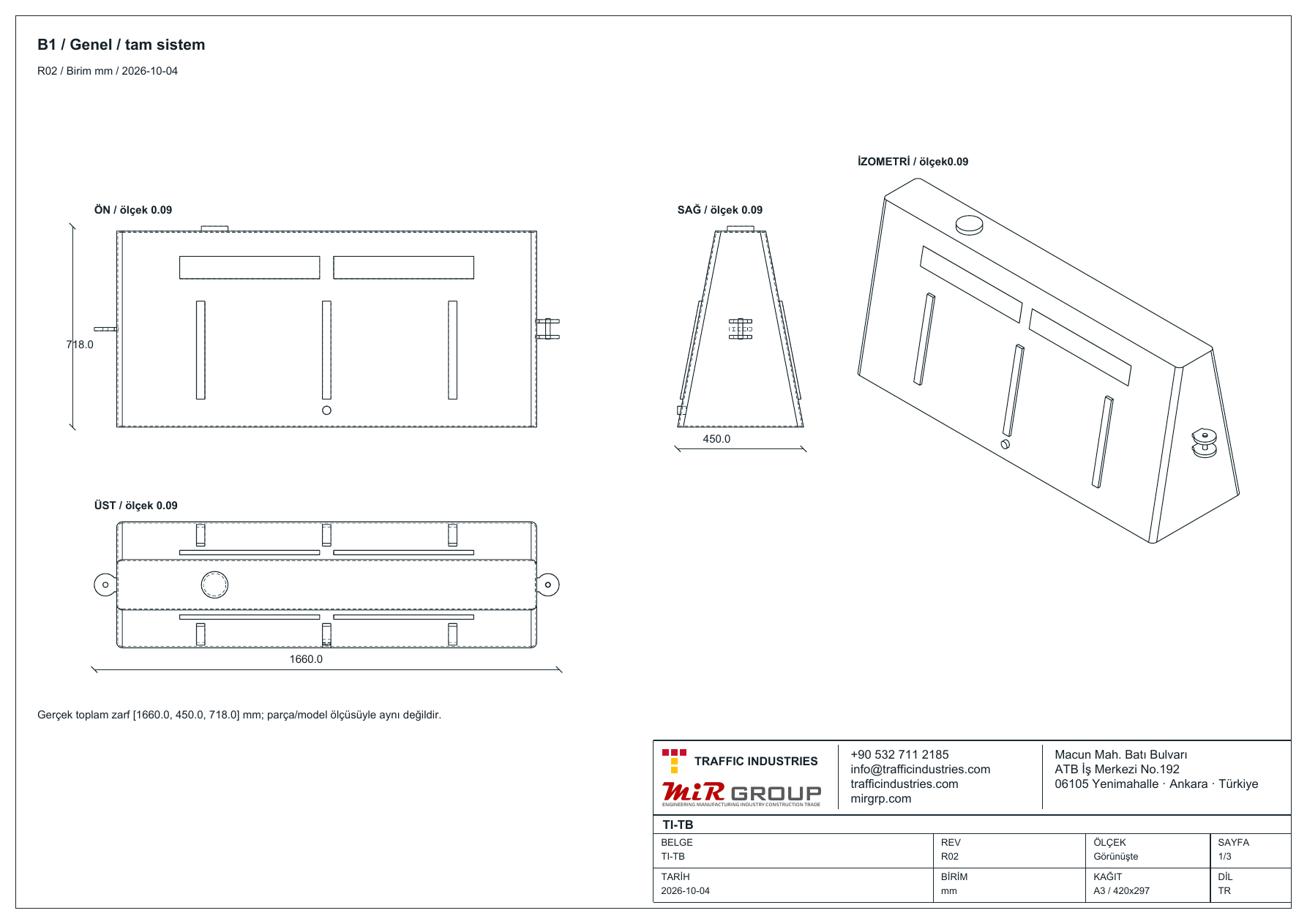

Technische Zeichnungen · Blatt 1/3 · 2.2 MB

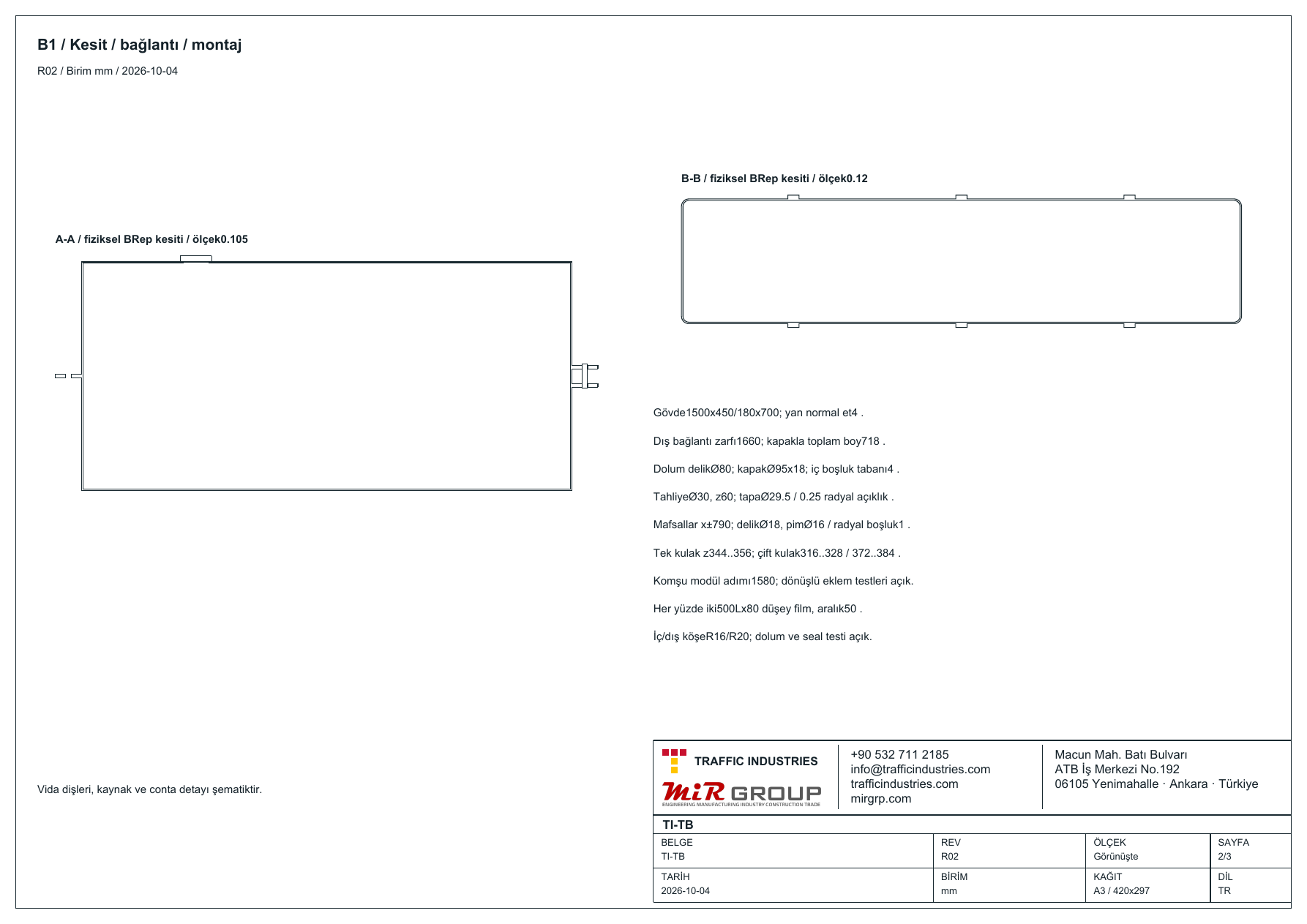

Technische Zeichnungen · Blatt 2/3 · 2.2 MB

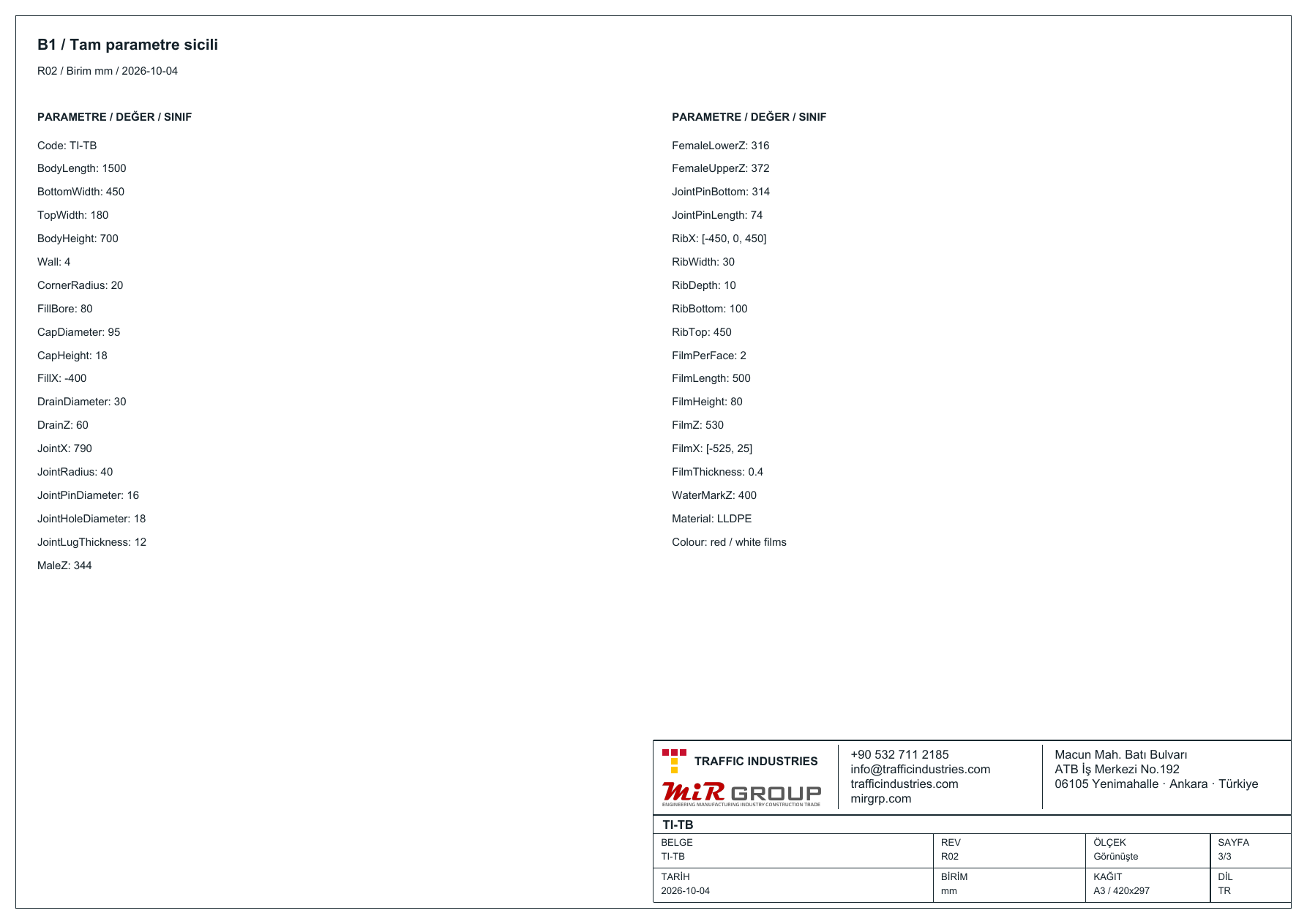

Technische Zeichnungen · Blatt 3/3 · 2.2 MB
TI-TB-P01 · GLB · 892 KB
TI-TB-P01 · STL · 2.4 MB
TI-TB-P01 · FCStd · 696 KB
Alle Dateien: Downloads

Technische Unterlagen und Zeichnungen bleiben in ihrer jeweiligen Originalsprache (Englisch oder Türkisch).

Die Dateien sind kostenlos und ohne Registrierung herunterladbar.

CAD- und BIM-Dateien
Variante	PDF	STEP	IFC4	DWG	DXF	Alle
TI-TB-P01Konstruktionsreferenz	PDF	STEP	IFC4	DWG	DXF	ZIP 9.4 MB

Das vollständige Paket enthält die PDF-Zeichnung sowie STEP-, IFC4-, DWG- und DXF-Dateien.

Normenreferenz

EN 1317-2:2010 behandelt Anprallprüfungen und Leistungsklassen für Fahrzeug-Rückhaltesysteme. EN 1317-5:2007+A2:2012 schließt temporäre Barrieren aus seinem Anwendungsbereich aus.

Diese Referenzen belegen weder die Prüfklasse noch den CE-Status einer wasserbefüllbaren Leitbarriere.

Falls Fahrzeugrückhaltung erforderlich ist, das angebotene Modell, die geprüfte Montage, den Prüfbericht und die für das Bestimmungsland erforderlichen Konformitätsunterlagen gemeinsam prüfen.

Fertigung nach der Bestellspezifikation für den türkischen Markt. In der US-Terminologie wird die wassergefüllte Verkehrsbarriere unter der Definition für längs angeordnete Leiteinrichtungen in Abschnitt 6K.10 des MUTCD beschrieben (sie kann hohl und mit Wasser ballastiert sein). Diese Einrichtungen sind keine Schutzbarrieren und dienen weder zum Abschirmen von Hindernissen noch zum Schutz von Fußgängern oder Arbeitern. Wenn ein Rückhaltesystem erforderlich ist, sind nach EN 1317 klassifizierte Systeme gesondert zu betrachten. Prüfergebnisse und Zertifikate werden zusammen mit dem Bericht und dem Dokument bereitgestellt.

Häufige Fragen

Belegt eine Wasserfüllung die Rückhaltefähigkeit für Fahrzeuge?

Allein durch eine Füllung wird keine Crash-Klasse nachgewiesen. Fahrzeugrückhaltung erfordert auf das System abgestimmte Prüfnachweise und eine Projektbewertung.

Kann ich statt Wasser Sand verwenden?

Wählen Sie die Befüllung gemäß Anleitung des Barrierenmodells. Geben Sie Frostrisiko und Entwässerungsbedarf an; dieselbe Füllung ist nicht für jeden Körper geeignet.

Können verschiedene Barrierenmodelle miteinander verbunden werden?

Endgeometrie und Verbindungsteile hängen vom Modell ab. Geben Sie Angaben zum vorhandenen Modell an und bestätigen Sie die Kompatibilität anhand der Teile oder Zeichnungen.

Was sollte ich für den Nachteinsatz angeben?

Geben Sie die sichtbaren Seiten, den Folienbedarf und die laut Verkehrsplan erforderlichen Warnleuchten an; prüfen Sie die Kompatibilität mit dem ausgewählten Korpus.

Angebot für dieses Produkt anfordern

Menge, Zielland und — falls vorhanden — Ihre Spezifikation. Eine technische Antwort erhalten Sie noch am selben Tag; die Preisgestaltung erfolgt durch eine Person und wird nie automatisch erstellt.

Angebot anfordern
