Manuelle Ramme SM1
Angebot anfordernNennen Sie uns die Menge der SM1 und das Lieferland.
Digitale Anwendungsszenen veranschaulichen mögliche Einsatzweisen des Produkts; sie dokumentieren keine abgeschlossenen Kundenprojekte.
Die SM1 ist für Straßenleitpfosten aus GFK mit einem Querschnitt von 100 × 10 mm ausgelegt. Sie besteht aus einem Körper aus Stahlblech, zwei Rohrgriffen und Elastomergriffen. Die Werte in der technischen Tabelle sind Konstruktionsmaße der SM1; bestätigen Sie vor der Bestellung die Fertigungs- und Prüfdokumentation des gelieferten Produkts.
- Bohrung ausgelegt für einen Pfostenquerschnitt von 100 × 10 mm.
- Zwei seitliche Griffe mit 140 mm langen Elastomergriffen.
| Produktcode | TI-MD-SM1 |
|---|---|
| Gesamtbreite × Tiefe × Höhe | 328 × 36 × 603 mm |
| Passender Pfostenquerschnitt | 100 × 10 mm; Wandstärke 3 mm |
Hauptmerkmale
- Passender PfostenquerschnittAusgelegt für einen Pfostenquerschnitt aus GFK von 100 × 10 mm.
- Körper aus Stahlblech: Die Konstruktionsaußenmaße des Körpers betragen 120 × 20 × 600 mm; die Blechdicke beträgt 2 mm.
- Nenn-InnendurchmesserDie konstruktive Öffnung beträgt 116 × 16 mm; die Kompatibilität mit dem Pfosten anhand der Zeichnung prüfen.
- Zwei Rohrgriffe: Die Stahlgriffe haben einen konstruktiven Außendurchmesser von Ø20 mm und eine Wandstärke von 2 mm.
- Elastomergriffe: Der Außendurchmesser des Griffdesigns beträgt Ø36 mm, die Länge 140 mm.
- AbdeckkappeDie Konstruktionsmaße der Abdeckkappe betragen 124 × 24 × 3 mm.
Technische Zusammenfassung
Konstruktionsmaße
| Produktcode | TI-MD-SM1 |
|---|---|
| Gesamtbreite × Tiefe × Höhe | 328 × 36 × 603 mm |
| Passender Pfostenquerschnitt | 100 × 10 mm; Wandstärke 3 mm |
| Außenmaße des Körpers | 120 × 20 × 600 mm |
| Blechdicke des Grundkörpers | 2 mm |
| Nennweite der freien Öffnung | 116 × 16 mm |
| Mindest-Innendurchmesser im montierten Zustand | 115 × 15 mm |
Komponenten und Material
| Körper | Schweißbares Stahlblech |
|---|---|
| Griffe | Hohles Stahlrohr; Ø20 / Ø16 mm |
| Griffstücke | Elastomer; Ø36 / Ø20 × 140 mm |
| Handfreiraum | 66 mm |
| Abdeckkappe | 124 × 24 × 3 mm |
| Zwei Griffbefestigungsbleche | 300 × 24 × 2 mm |
| Anzahl der Teile | 11 Teile; 7 Blechzuschnitte |

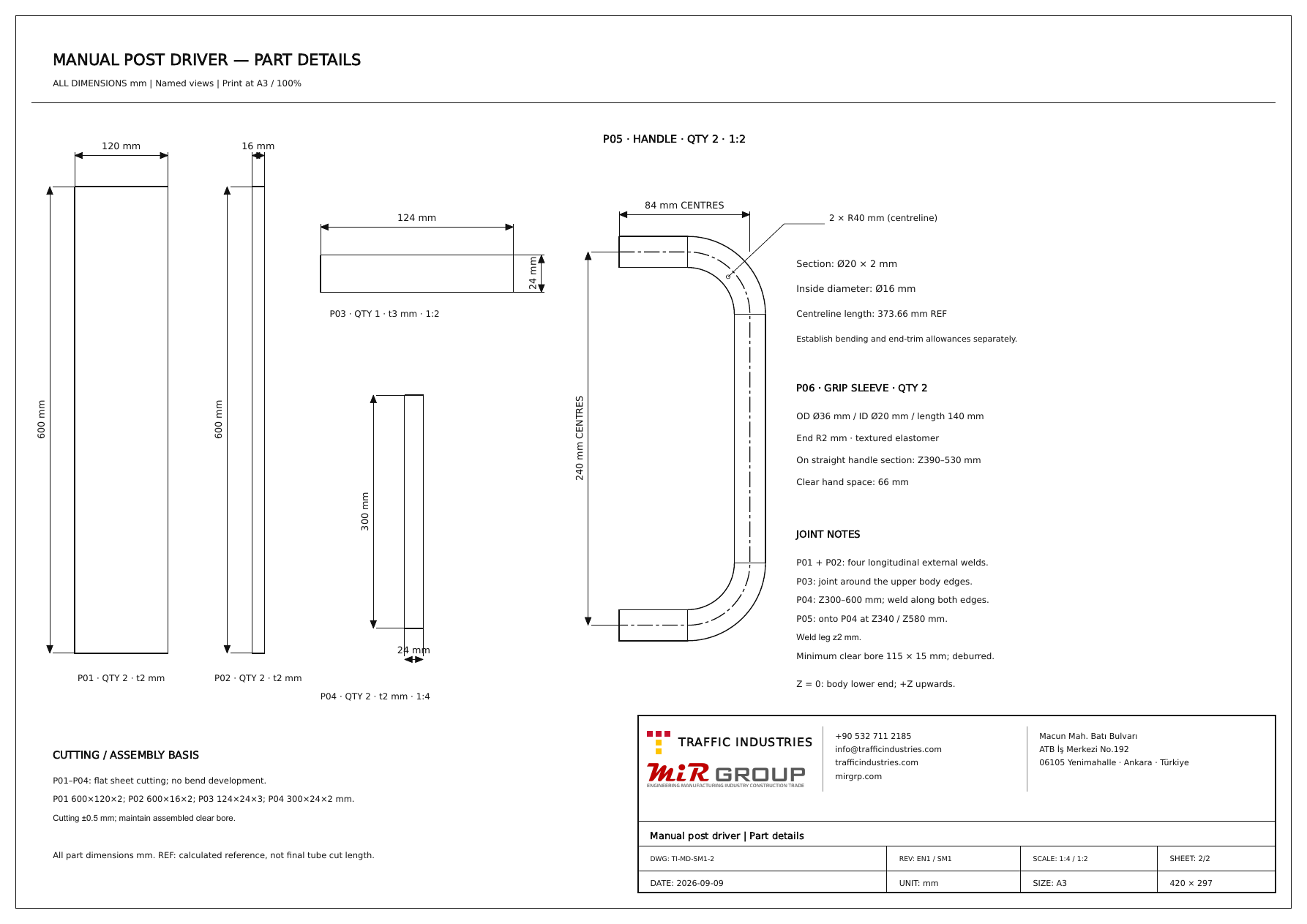

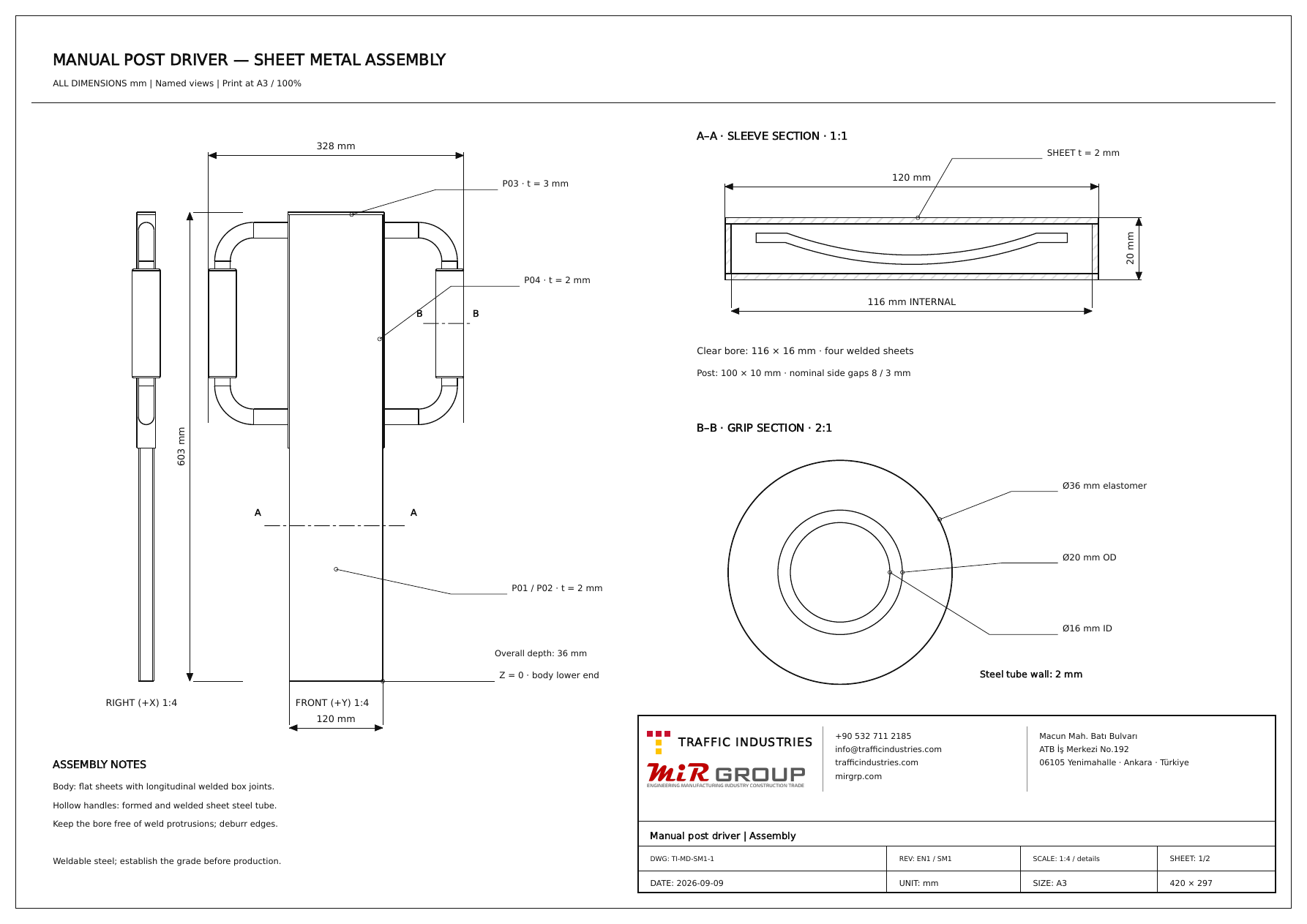

Montage- und Teilezeichnungen
Montage
Erforderliches Verfahren und Gerät
- Prüfen Sie vor Bestellung oder Verwendung anhand der Zeichnung, ob der Pfostenquerschnitt zur Aufnahme der SM1 passt; gehen Sie nicht davon aus, dass ein anderer Querschnitt geeignet ist.
- Prüfen Sie vor der Verwendung die Öffnung im Korpus, die Griffe und die Griffstücke.
- Legen Sie im Standortplan den Abstand zum fließenden Verkehr fest; beschaffen Sie vor der Verwendung die Betriebsanleitung des ausgewählten Produkts.
Wartung und Reinigung
- Bohrung auf Schmutz, Grate oder Dellen prüfen; keinen Eintreiber verwenden, wenn eine Beschädigung die Öffnung verengt.
- Prüfen Sie Griffe, Befestigungsbereiche und Elastomer-Griffstücke auf Schäden oder Lockerung.
- Nehmen Sie eine Ramme mit Rissen, Verformungen oder lockeren Griffen außer Betrieb; lassen Sie sie nach einer fachkundigen technischen Beurteilung reparieren.
Einsatzbereiche
- Montage von GFK-StraßenleitpfostenManueller Eintreiber passend zu einem Pfostenquerschnitt von 100 × 10 mm.
Downloads
Downloads
- SM1-Montagezeichnung · EN1 (PDF) · 1.2 MB
- SM1-Teilezeichnung · EN1 (PDF) · 1.2 MB
- SM1-CAD-Modell · EN1 (GLB) · 1.2 MB
- Alle Dateien: Downloads
Technische Unterlagen und Zeichnungen bleiben in ihrer jeweiligen Originalsprache (Englisch oder Türkisch).
Die Dateien sind kostenlos und ohne Registrierung herunterladbar.
Häufige Fragen
Für welche Pfosten ist der SM1 ausgelegt?
Für einen GFK-Pfostenquerschnitt von 100 × 10 mm mit dokumentierter Wandstärke von 3 mm. Andere Querschnitte sind separat anhand der Zeichnung zu bewerten.
Was bedeuten die Maße in der Tabelle?
Die Angaben beschreiben die Ausführung SM1. Die Gesamtmaße (Breite × Tiefe × Höhe) betragen 328 × 36 × 603 mm; eine Maßprüfung des gelieferten Produkts muss gesondert bestätigt werden.
Sind Stahlsorte, Oberflächenbehandlung und Gewicht angegeben?
Die Quelle nennt weder die Stahlsorte noch die Oberflächenbeschaffenheit; das Produktgewicht wurde nicht gemessen. Klären Sie diese Angaben vor der Bestellung.
Sind Unterlagen zu Schlagprüfungen und Garantie verfügbar?
Es wurden keine physischen Anprallprüfungen oder Schweißnahtqualifizierungen durchgeführt. Preis, Mindestbestellmenge und Garantiebedingungen fehlen; technische und kaufmännische Unterlagen sind im Zuge der Angebotserstellung zu bestätigen.
