حواجز السلامة

الميزات الرئيسية

حدود مسار المشاةتحدد الحد الفاصل بين ممر المشاة ومنطقة العمل وفق مخطط الترتيب.
امتداد الألواحتستخدم الوصلة المقررة مشبكًا قابلًا للإزالة مزوّدًا بدبوس ومثبّتًا نابضيًا. أكّد بالرجوع إلى الرسم توافقها مع اللوحة الموجودة ونطاق التوريد.
مساحة قاعدة الارتكازاحتسب مساحة القاعدة بشكل منفصل عن الممر الصافي للمشاة.
حدود مرئيةاختر اللون وأوجه اللوحات المرئية والمعدات العاكسة بما يلائم الموقع.
مسار ميسّرحدّد عناصر سفلية قابلة للاكتشاف ومتطلبات الخلوص لمسار المشاة.
فحص إعادة التوزيعأعد فحص القواعد والوصلات وثبات الموقع كلما نُقل الترتيب.

ملخص فني

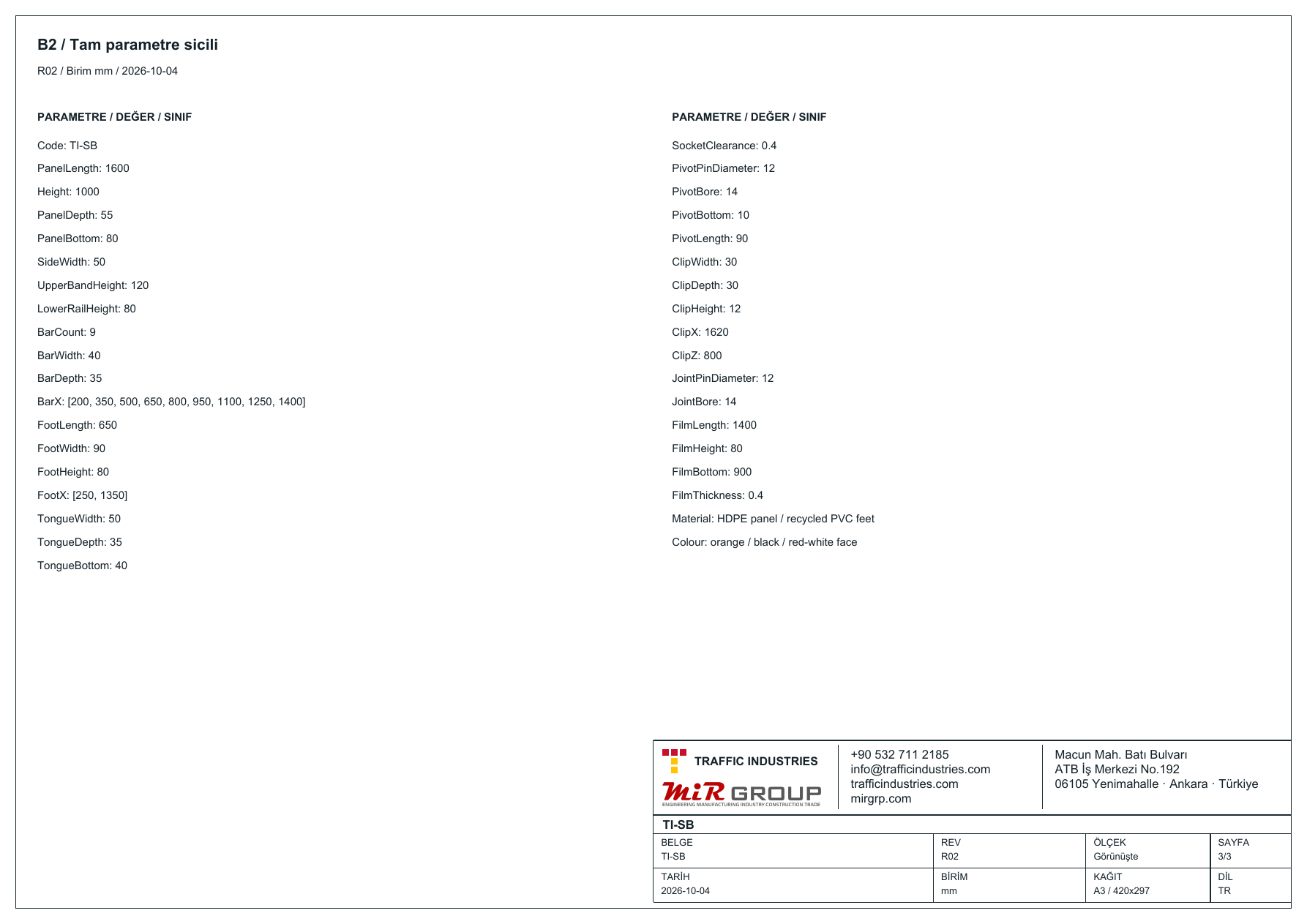

نموذج تصميم قابل للتنزيل — الأبعاد الاسمية

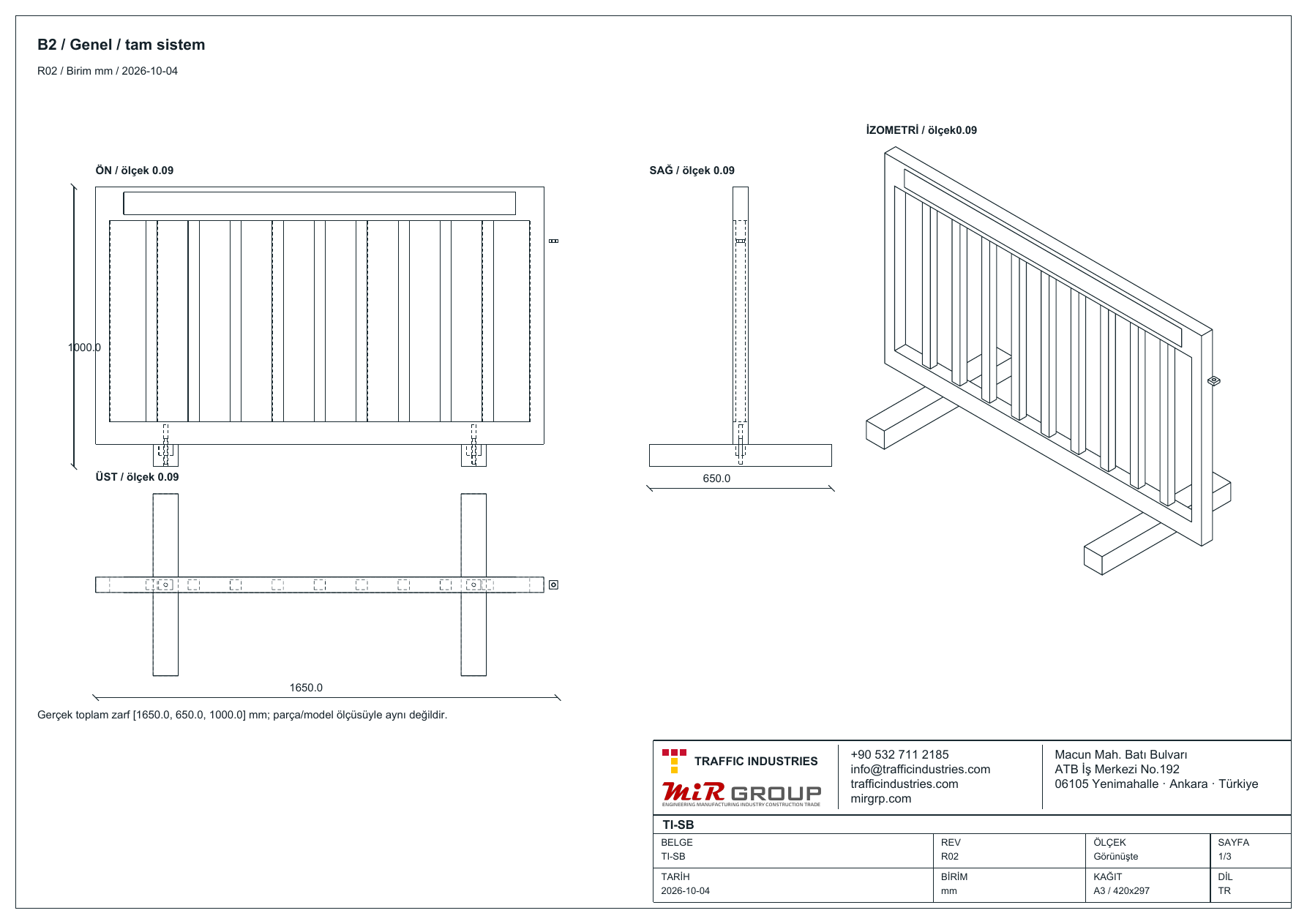

مرجع اللوحتين	TI-SB-P01 • الأبعاد الكلية الاسمية لوصلة لوحتين: 3270 × 650 × 1000 mm
الجزء الأساسي للوحة واحدة	الأبعاد الكلية الاسمية للجزء الأساسي من لوحة واحدة: 1600 × 650 × 1000 mm؛ وهي تختلف عن أبعاد مرجع اللوحتين الكامل.

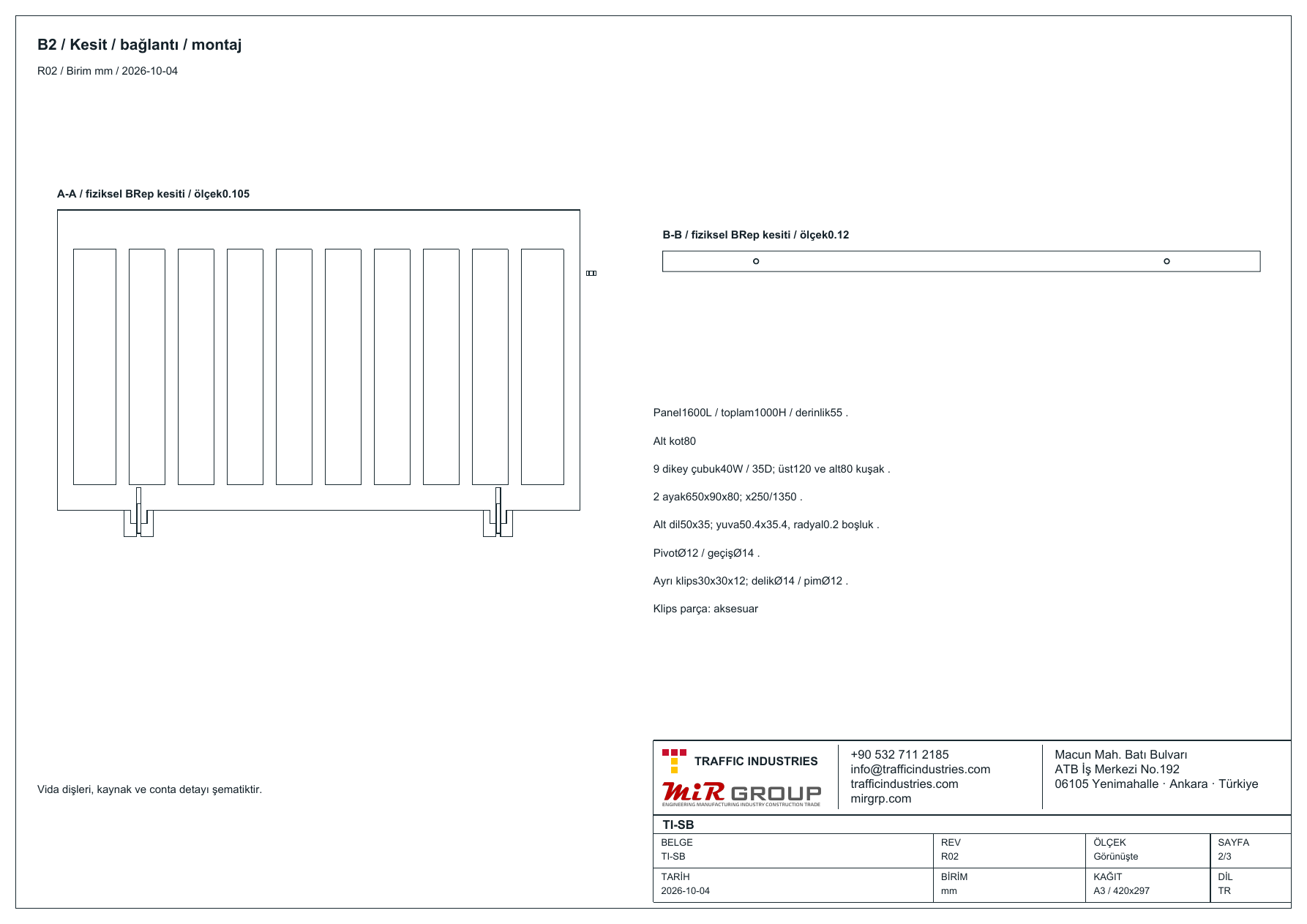

وصلة بدبوس	تستخدم الوصلة الاسمية دبوسًا قابلًا للإزالة Ø12 × 36 mm ومثبّتًا نابضيًا.
نطاق الأبعاد	تخص الأبعاد نموذج التصميم القابل للتنزيل والمحدد هنا؛ وتُؤكَّد أبعاد الطلب ووسائل التثبيت في رسم المشروع.

معلومات الاختيار المطلوبة لعرض السعر

الوظيفة والبلد	توجيه المشاة أو حدود منطقة العمل أو مخطط الفعالية؛ وبلد الوجهة.
اختيار اللوح	الطول والارتفاع المطلوبان للوحة، ومتطلبات المادة وطول المسار.
مساحة القاعدة على الأرض	مساحة القاعدة المتاحة والامتداد المسموح للقدم داخل مسار المشاة.
وصلة اللوح	مشبك قابل للإزالة ومثبت بدبوس مع مثبت زنبركي؛ تحقّق عند الطلب من التوافق مع الألواح الموجودة ومن الأجزاء المرفقة.
الرؤية	لون اللوح والوجوه العاكسة وأي معدات تحذير مطلوبة.
ظروف المشاة والموقع	الخلوص الصافي والعنصر السفلي القابل للاكتشاف ومتطلبات الأرض والرياح أو الثبات.

التركيب

الطريقة والأدوات اللازمة

خطط لمسار المشاة وحدود منطقة العمل؛ وافحص معًا آثار الأقدام والمداخل والممر الميسّر.
جمّع الألواح والقواعد والوصلات وفق تعليمات الطراز المختار؛ وتحقّق من توافق قطع الوصل مع الألواح الموجودة. وافحص وجود دبوس الربط والمثبّت الزنبركي.
قبل الاستخدام، تحقق من ثبات الصف والوصلات والرؤية؛ وأعد تقييم الترتيب إذا تغيرت ظروف الموقع.

الصيانة والتنظيف

افحص اللوح والعناصر السفلية بحثًا عن شقوق أو كسور أو تشوه دائم؛ واطلب تقييمًا فنيًا للأجزاء التالفة.
تحقق من ارتخاء الأرجل وأجزاء التوصيل المختارة أو تآكلها؛ وطابق قطع الاستبدال مع الطراز القائم. وتحقق أيضًا من فقدان أي جزء أو تشوه في المسمار والمثبت.
نظّف اللوح وأي وجه عاكس وفق تعليمات الشركة المصنّعة للمادة؛ وتحقق من ارتفاع الطبقة أو انخفاض وضوح القراءة.

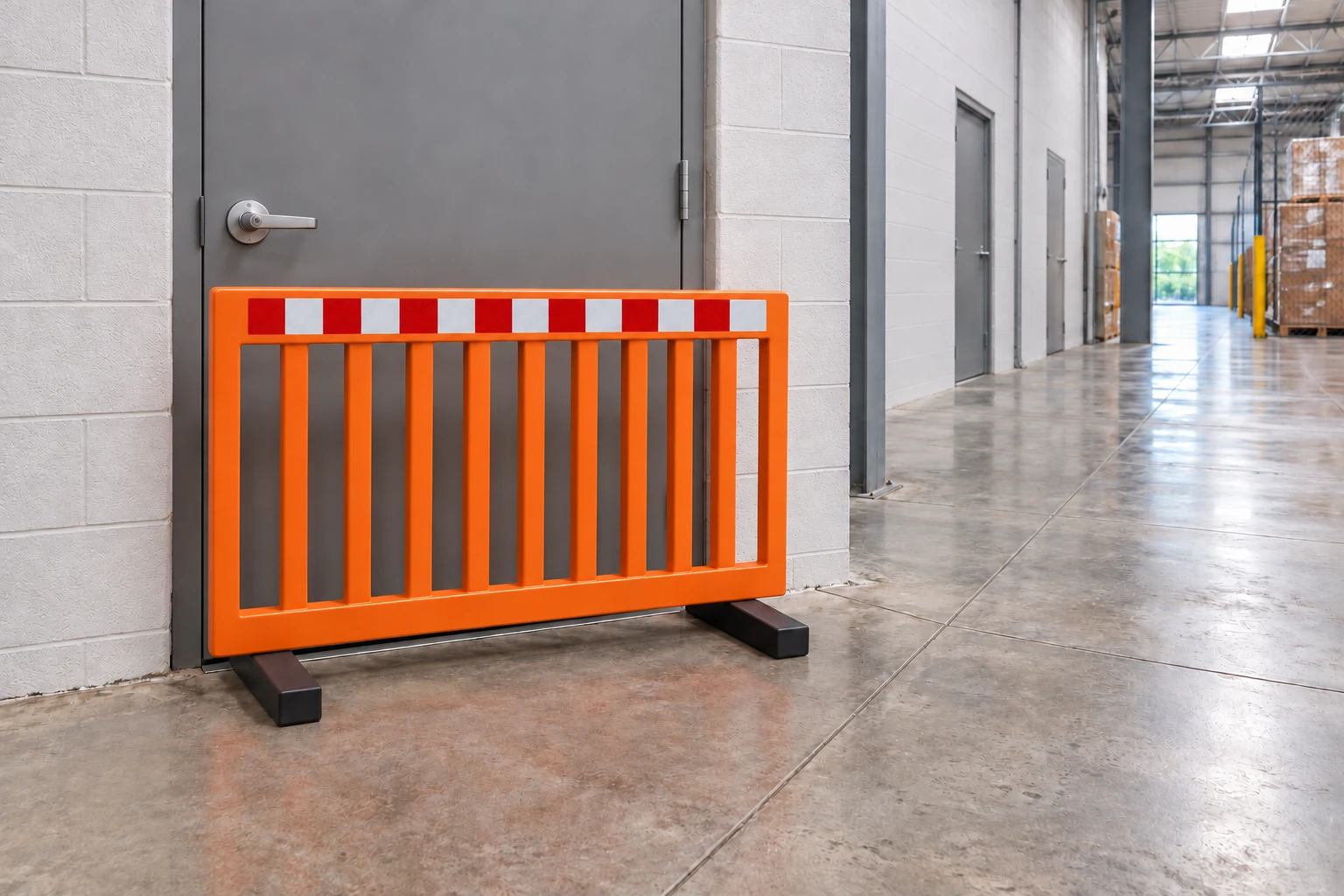

مواضع الاستخدام

الحفر. خطط لحدود الحفر بما يتوافق مع ترتيب اللوح والقاعدة؛ واختر معدات التحذير الليلي وفق متطلبات الطراز والموقع.
توجيه المشاة. عند إغلاق الرصيف، ترسم حواجز السلامة مسارًا مؤقتًا؛ فلا ينقطع خط سير المشاة.
تدخل قصير المدة. يحدّد منطقة عمل قصيرة المدة باستخدام ألواح محمولة؛ ويعتمد عدد العاملين وأساليب التركيب على الطراز المختار.
فعالية. يُستخدم لتنظيم مسارات المشاة وحدود منطقة العمل؛ ويجب تأكيد أي قدرة على احتواء المركبات أو ترتيب التكديس من وثائق الطراز المختار.

الطلب والوثائق والشحن

الطلب

الحد الأدنى للطلب: لا يوجد حد أدنى للطلب. تُقبل الشحنات المختلطة؛ ولا يُطلب منك ملء منصة نقالة أو حاوية بصنف واحد.
التعبئة: تغليف التصدير: منصات نقالة أو صناديق مغلّفة بغلاف انكماشي، مع ذكر مقاس المنصة والوزن الإجمالي في قائمة التعبئة.
حاوية: يعتمد عدد وحدات 40'HQ على الارتفاع والطراز المختارين؛ ويورده عرض السعر مع عدد المنصات والحاويات.
مدة التوريد: يُحدَّد وفق كمية الطلب؛ ويُذكر في عرض السعر بالأيام، وتُعتمد خطة الشحن عند تأكيد الطلب.
المنشأ: يُذكر كتابيًا لكل بند في عرض السعر.
شروط التسليم: FOB · CFR · CIF · DAP

الشحن

منصة نقالة. حدّد في عرض السعر التغليف ونطاق توريد الأجزاء العاكسة ومصباح التحذير وأثقال التثبيت لطراز اللوحة الصلبة مع القاعدة المختار؛ وأكّد ترتيبات الشحن في عرض السعر.
40'HQ. حساب 40'HQ

التنزيلات

تظل المستندات والرسومات الفنية بلغتها الأصلية، الإنجليزية أو التركية.

الملفات مجانية ويمكن تنزيلها دون تسجيل.

ملفات CAD وBIM
الخيار	PDF	STEP	IFC4	DWG	DXF	الكل
TI-SB_TWO-PANEL_R2مرجع التصميم	PDF	STEP	IFC4	DWG	DXF	ZIP 2.7 MB

تتضمن الحزمة الكاملة رسم PDF وملفات STEP وIFC4 وDWG وDXF.

مرجع المعيار

EN 12899-1السجل الرسمي
BS 8442السجل الرسمي

يُحدَّد إطار منتجات الحواجز اللوحية في كل بلد على حدة (وتشير الممارسة البريطانية إلى BS 8442)؛ أما EN 13422 فيغطي المنتجات المخروطية والأسطوانية.

إذا حملت هذه المنتجات علامة، فيُقيّم وجه العلامة وفق فئات EN 12899-1.

لا يحدد المعيار موضع الحاجز أو المسافة بين الحواجز أو ترتيبها؛ بل يحددها قانون أعمال الطرق الوطني. الجهة KGM في تركيا، والهيئة الوطنية للطرق في دول الاتحاد الأوروبي.

يُصنع وفق مواصفة الطلب في السوق التركية. وفي المصطلحات الأمريكية، توصف الحواجز وفق رسومات التصميم في الفصل 6K من MUTCD: عوارض الحاجز بخطوط عرضها 6-inch وعاكسة للضوء على الوجوه المواجهة لحركة المرور. وتُشارك نتائج الاختبارات والشهادات مع التقرير والوثيقة.

الأسئلة الشائعة

هل طول القاعدة هو عرض الممر الصافي للمشاة؟

تشغل الأرجل مساحة على الأرض؛ فقِس عرض الممر الصافي بعد احتساب هذه المساحة. ويحدد تصميم الموقع وإمكانية الوصول مقدار الخلوص المطلوب.

هل يمكن توصيل كل لوحة بمنتج من علامة تجارية أخرى؟

تستخدم وصلة اللوحة مشبكًا قابلًا للإزالة مزوّدًا بدبوس ومثبّتًا نابضيًا. أكّد بالرجوع إلى رسم الطلب توافق الأجزاء المختارة مع اللوحة الموجودة ونطاق التوريد.

هل يمنع هذا الحاجز اصطدام المركبات؟

لا تثبت حاجز توجيه المشاة قدرةً على احتواء المركبات. ويتطلب ذلك نظامًا موثقًا وتقييمًا منفصلًا للموقع.

ما المعلومات المطلوبة لمسار المشاة؟

حدّد البلد وطول المسار والخلوص الصافي ومساحة القاعدة والعنصر السفلي القابل للاكتشاف وظروف الموقع. وقيّم الملاءمة مع النظام المختار.
