أعمدة حاجز ثابتة وقابلة للإزالة

اطلب عرض سعرأخبرنا بالكمية والبلد ونوع التركيب — ويصلك الرد الفني في اليوم نفسه.

توضح مشاهد الاستخدام الرقمية كيف يمكن استخدام المنتج؛ وهي ليست سجلات لمشروعات عملاء مكتملة.

عمود الحاجز عنصر رأسي يُستخدم لتحديد مسارات المركبات وإدارة الوصول في مناطق المشاة ومداخل المرافق. اختر طرازًا ثابتًا أو قابلًا للإزالة وفق احتياجات الوصول والسطح وخطة التثبيت. وطابق الجسم والأساس والتجويف وأي تفاصيل للقفل مع رسم تركيب المنتج المختار. وقيّم الأسطح العاكسة والمواضع مع ظروف الرؤية الليلية.

  • اللافتة تقنع، أما الحاجز فلا يحتاج إلى ذلك
  • يفتح الطراز القابل للإزالة منفذ الصيانة
  • يُختار التثبيت والأساس وفق الموقع

الميزات الرئيسية

  • ثابت أو قابل للإزالةاذكر ما إذا كان ينبغي إبقاء المدخل مغلقًا أو فتحه لأعمال الصيانة؛ فنوع التركيب يتبع هذا الشرط.
  • ممر المشاة: خطط للمسافة الصافية بين أعمدة الحواجز بالتوازي مع مسار المشاة ومتطلبات إتاحة الوصول المحلية.
  • التثبيت على الأرضقدّم معلومات عن الأرض لاختيار المثبتات والأساس؛ فالتثبيت الثابت والتثبيت في جلبة يتطلبان تفاصيل مختلفة.
  • المادة والتشطيباذكر ظروف البيئة والمادة المطلوبة وحماية السطح؛ وينبغي أن يحدد عرض السعر مادة المنتج المختار وطلاءه.
  • الرؤية والتبايناذكر لون الجسم وتباينه مع الأرض وأي متطلبات للشريط العاكس مع مخطط الترتيب.
  • الوصول للصيانةإذا كان المطلوب طرازًا قابلًا للإزالة، فخطط معًا لإدارة المفاتيح وتخزين عمود الحاجز بعد إزالته وإغلاق التجويف بأمان.

ملخص فني

نموذج تصميم قابل للتنزيل — الأبعاد الاسمية

مرجع الطرازTI-E5-BF102-P01 • الأبعاد الكلية الاسمية 200 × 200 × 900 mm
مرجع الأنبوب والشفةالأنبوب: قطر خارجي 102 mm / قطر داخلي 96 mm، بطول 880 mm؛ الشفة: 200 × 200 × 8 mm.
نطاق الأبعادتخص الأبعاد نموذج التصميم القابل للتنزيل والمحدد هنا؛ وتُؤكَّد أبعاد الطلب ووسائل التثبيت في رسم المشروع.

المعلومات المطلوبة لعرض السعر — اختيار المنتج

الاستخدام وإمكانية الوصولمنطقة مشاة أو موقف سيارات أو مدخل خدمة؛ ومتطلبات التركيب الثابت أو القابل للإزالة.
متطلبات المقاس والكميةالارتفاع المطلوب فوق الأرض وحجم الجسم والكمية؛ وتُؤكد أبعاد المنتج بالرجوع إلى نشرة بيانات الطراز المختار.
المادة والمظهرمادة الجسم المطلوبة، وحماية السطح، واللون، وأي شريط عاكس.

المعلومات المطلوبة لعرض السعر — الموقع والتركيب

الأرض والأساسحالة السطح والأرض، ومعلومات الأساس القائم، والخدمات تحت الأرض، ونظام التثبيت المطلوب اختياره.
فتحات عبور المشاة والمركباتممر واضح للمشاة، وإمكانية وصول الخدمات ومركبات الطوارئ، وبلد الاستخدام ومواصفات الجهة المختصة.
نطاق التجهيز والتوريدللنوع القابل للإزالة: القفل والمفاتيح وغطاء الفتحة ومتطلبات التصريف؛ وتُدرج القطع المشمولة بصورة منفصلة في عرض السعر.

المقطع والأساس

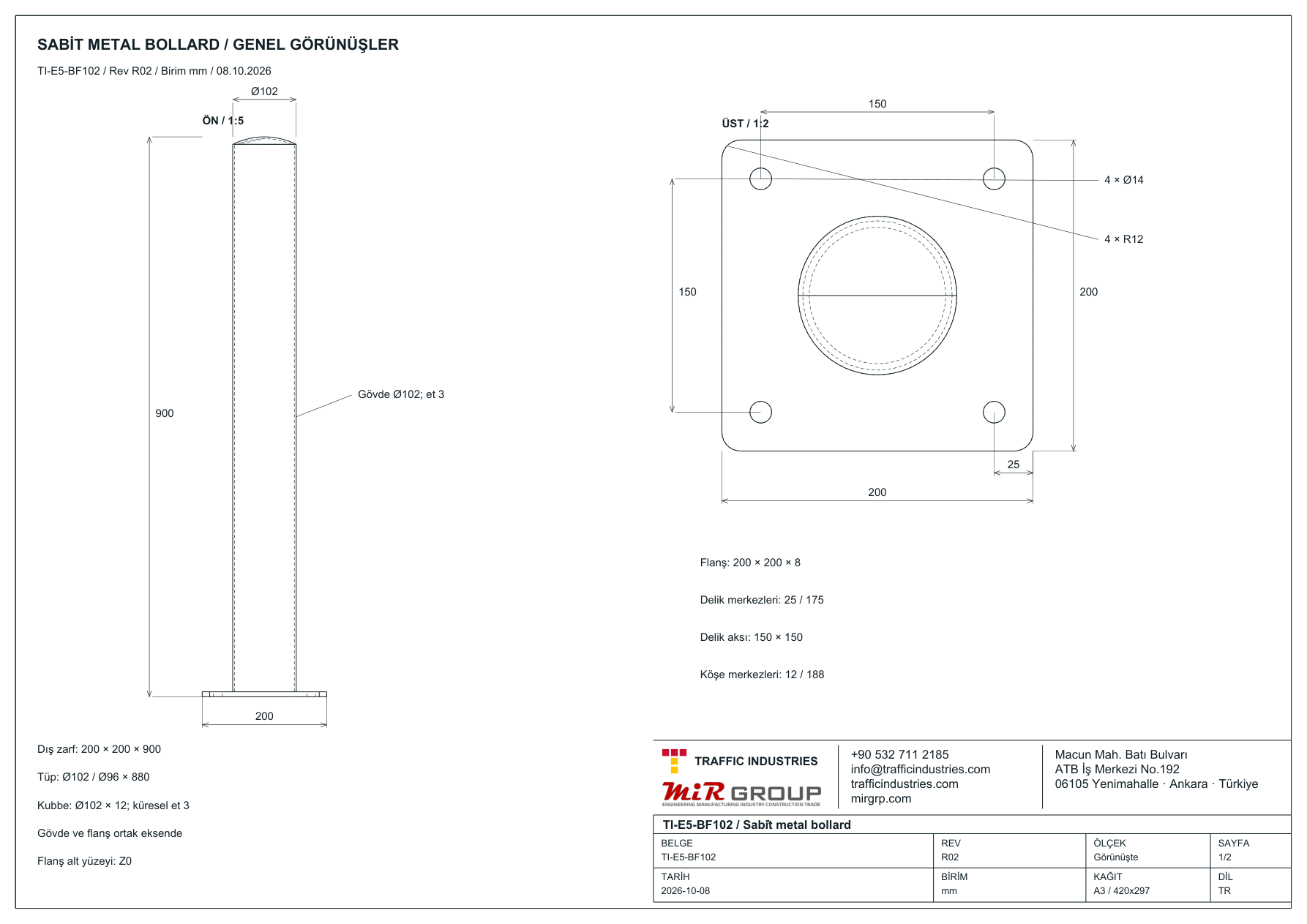

TI-E5-BF102 — الرسم 1/2، الأبعاد بالـ mm.
TI-E5-BF102 · R02 · الرسم 1/2 · الأبعاد بالـ mm.

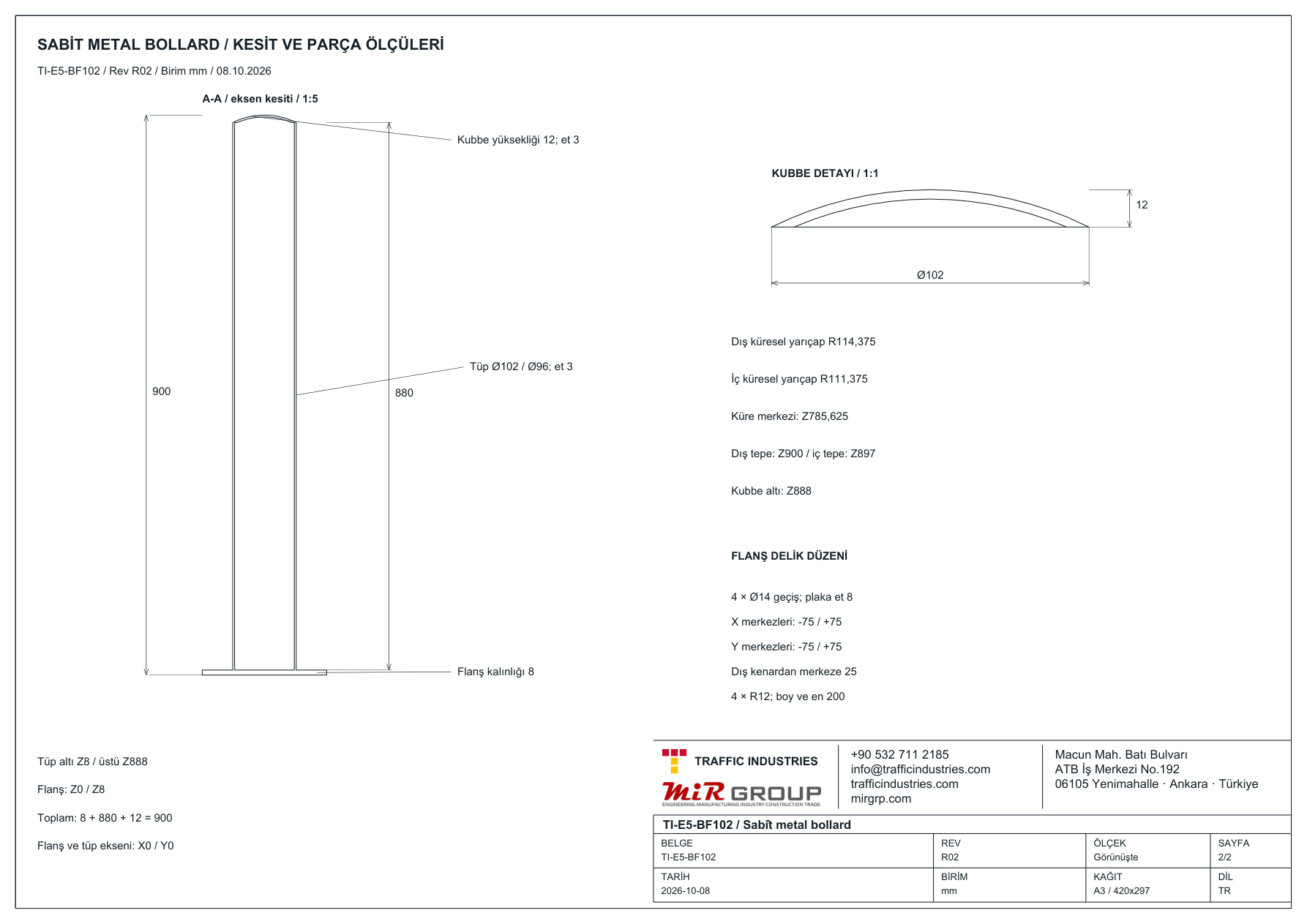

TI-E5-BF102 — الرسم 2/2، الأبعاد بوحدة mm.
TI-E5-BF102 · R02 · الرسم 2/2 · الأبعاد بوحدة mm.

التركيب

الطريقة والأدوات اللازمة

  • رتّب الأعمدة الحاجزة وفق مخطط معتمد مع الحفاظ على مسافة المشاة وإمكانية وصول الخدمات والطوارئ؛ وافصل منطقة العمل بما يناسب البلد وسيناريو العمل.
  • استخدم رسم الأساس والتثبيت الخاص بالطراز الثابت أو القابل للإزالة المختار؛ وتحقق من التربة والخدمات تحت الأرض وتصريف أي تجويف قبل التركيب.
  • تحقق من محاذاة الهيكل والمثبتات والخلوص المخصص للمشاة؛ وبالنسبة إلى الطراز القابل للإزالة، تحقق وفق تعليمات المنتج من الإزالة وإعادة القفل وغطاء التجويف الفارغ.

الصيانة والتنظيف

  • تحقق من وجود تلف بسبب الصدمات أو انحناء أو حركة في المثبتات في الهيكل والقاعدة والجزء العلوي؛ وسجّل التلف واطلب من موظفين مؤهلين تقييم استمرار الاستخدام.
  • راقب تآكل حماية السطح وأي شريط عاكس؛ واتبع تعليمات المادة والطلاء المختارين في التنظيف والإصلاح.
  • في الطراز القابل للإزالة، افحص القفل والتجويف والغطاء؛ وعالج تأثير الماء أو الأوساخ في التشغيل وفق تعليمات صيانة المنتج.

مواضع الاستخدام

  • مدخل منطقة المشاة. يمنع الحاجز دخول المركبات مع السماح بمرور المشاة والدراجات.

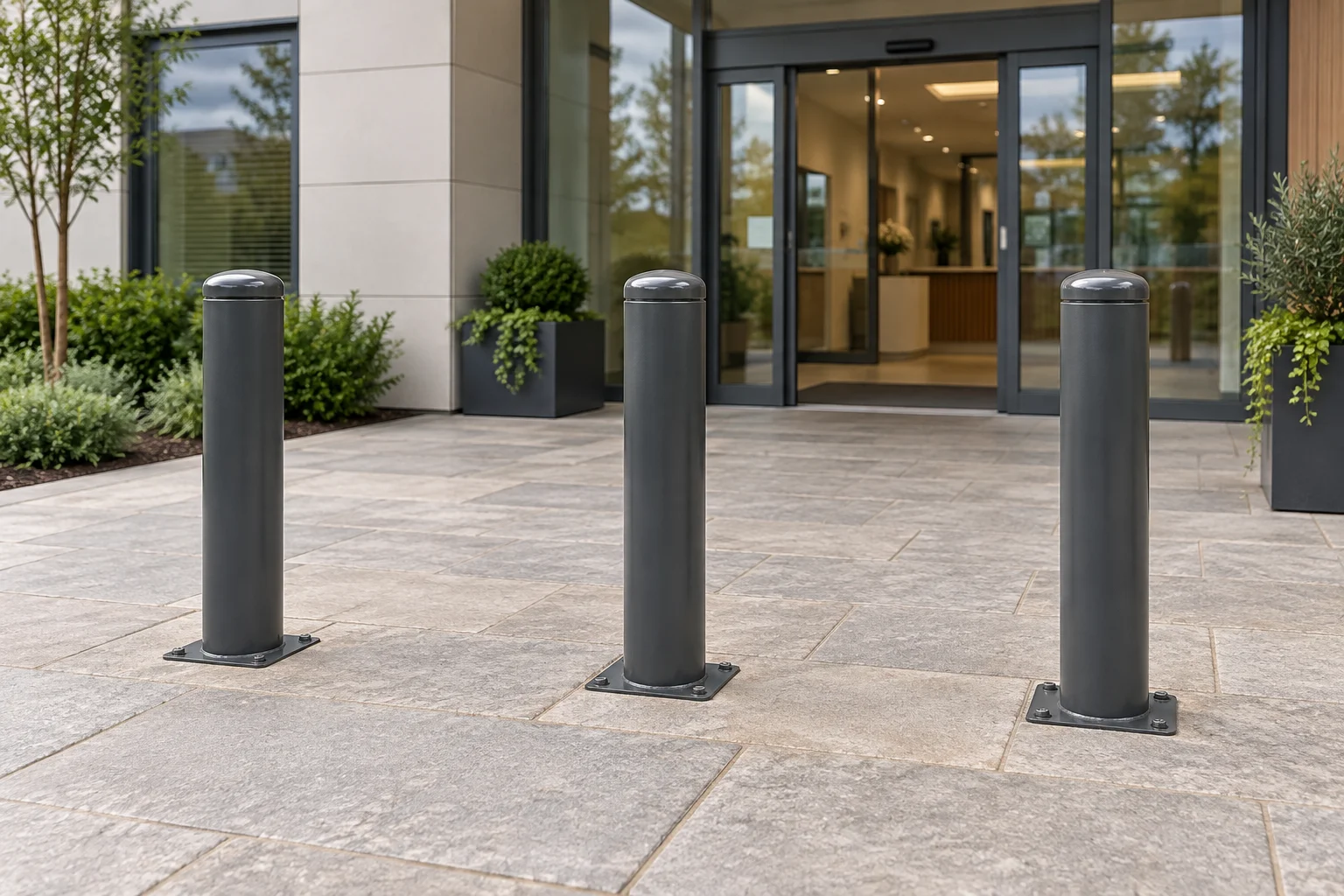

  • واجهة متجر وواجهة مبنى. يشكل العمود الحاجز حدًا ماديًا أمام الزجاج والمدخل ويحد من أخطاء المناورة — لكنه ليس حاجزًا مختبرًا لاحتواء المركبات.
  • مدخل طريق خدمة. يتيح الحاجز القابل للإزالة الدخول خلال ساعات الخدمة؛ وتُغطى الفتحة عندما لا يكون الحاجز مركبًا.
  • حدود موقف السيارات. يمنع العمود الحاجز المركبات من دخول جزر المشاة والمناطق المزروعة.

الطلب والوثائق والشحن

الطلب

الحد الأدنى للطلب
لا يوجد حد أدنى للطلب. تُقبل الشحنات المختلطة؛ ولا يُطلب منك ملء منصة نقالة أو حاوية بصنف واحد.
التعبئة
تغليف التصدير: منصات نقالة أو صناديق مغلّفة بغلاف انكماشي، مع ذكر مقاس المنصة والوزن الإجمالي في قائمة التعبئة.
حاوية
يعتمد عدد وحدات 40'HQ على الارتفاع والطراز المختارين؛ ويورده عرض السعر مع عدد المنصات والحاويات.
مدة التوريد
يُحدَّد وفق كمية الطلب؛ ويُذكر في عرض السعر بالأيام، وتُعتمد خطة الشحن عند تأكيد الطلب.
المنشأ
يُذكر كتابيًا لكل بند في عرض السعر.
شروط التسليم
FOB · CFR · CIF · DAP

الشحن

  • منصة نقالة. قم بتأكيد التغليف وتوريد الجلب الأرضية وحماية السطح وخطة الحاوية للنموذج الثابت/القابل للإزالة المحدد في عرض الأسعار.
  • 40'HQ. حساب 40'HQ

التنزيلات

تظل المستندات والرسومات الفنية بلغتها الأصلية، الإنجليزية أو التركية.

الملفات مجانية ويمكن تنزيلها دون تسجيل.

ملفات CAD وBIM
الخيارPDFSTEPIFC4DWGDXFالكل
TI-E5-BF102-P01مرجع التصميمPDFSTEPIFC4DWGDXFZIP 1.4 MB

تتضمن الحزمة الكاملة رسم PDF وملفات STEP وIFC4 وDWG وDXF.

مرجع المعيار

لا يوجد معيار أوروبي موحّد لعمود حاجز عادي لتوجيه المركبات؛ فالمتطلبات تحددها مواصفات الجهة المختصة. أما عمود حاجز مخصص لحماية المركبات فينتمي إلى مجال مختلف.

يصنّف IWA 14-1 الأداء عند صدمة أفقية واحدة، ويؤدي PAS 68 الوظيفة نفسها ضمن النظام البريطاني. وإذا بيع عمود الحاجز على أنه أمني، فاسأل عن الاختبار الذي استند إليه تصنيفه.

يُصنع وفق مواصفة الطلب في السوق التركية؛ وتُذكر الوثيقة الحاكمة كتابيًا عند تقديم عرض السعر. وعمود الحاجز المصنّف لتحمّل اصطدام المركبات منتج مختلف؛ أما عمود الحاجز الذي نورّده فهو لتحديد الحدود والتوجيه. وتُشارك نتائج الاختبارات والشهادات مع التقرير والوثيقة.

الأسئلة الشائعة

هل أختار عمود حاجز ثابتًا أم قابلًا للإزالة؟

اذكر أي حاجة لفتح المسار لأعمال الصيانة أو وصول الطوارئ. اختر نوع التركيب وفق الاستخدام وخطة الوصول؛ وتحقّق من تفاصيل التجويف والقفل للطراز القابل للإزالة على حدة.

هل خضع هذا العمود الحاجز لاختبار صدم المركبات؟

لا توجد فئة موثقة لإيقاف المركبات لهذه المجموعة من المنتجات. إذا كان أداء الصدم مطلوبًا، فتحقّق قبل تقديم عرض السعر من الطراز المختبَر والأساس والترتيب وتقرير الاختبار.

هل يمكن ترك التجويف مفتوحًا عند إزالة عمود الحاجز؟

حدد الغطاء المناسب وترتيب التشغيل للفتحة الخالية. وإذا لزم مرور المركبات فوقها، فاطلب بيان حمل المرور الموثق للفتحة والغطاء.

ما المعلومات المطلوبة لإعداد عرض سعر؟

أرسل البلد والموقع ومخطط الترتيب ونوع التثبيت والمقاس المطلوب والمادة والكميات؛ وأدرج متطلبات المشاة والوصول للخدمات.
